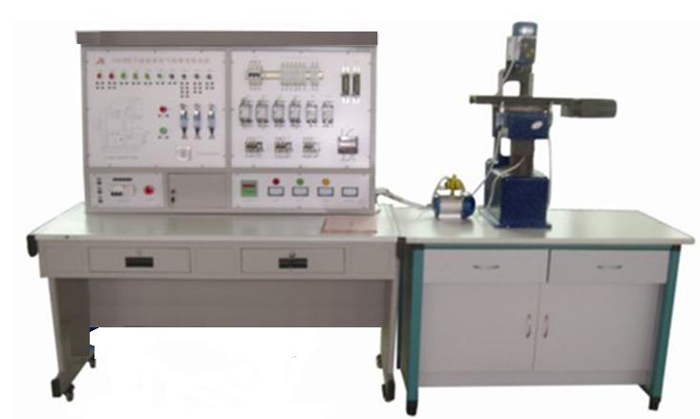

平面磨床电气技能实训考核设备,平面磨床电气技能实训考核台
2022-07-15 14:13
一、平面磨床电气技能实训考核设备,平面磨床电气技能实训考核台,平面磨床电气技能实训考核装置技术性能：
1、输入电源：三相四线（380V±10% 50Hz）
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)
3、装置容量：＜1KVA
4、重 量：150kg
5、外形尺寸：1400mm×700mm×1500mm
二、平面磨床电气技能实训考核设备,平面磨床电气技能实训考核台,平面磨床电气技能实训考核装置的构成：
（一）主控屏
1、三相四线电源输入，通过漏电保护器接通总开关。
2、设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。
3、实验兼报警记录仪（实验管理器）：平时作为时钟使用，具有设定实训考核时间，定时报警、切断电源等功能。
（一）机床电器装载板：安装机床电器、故障设置盒及故障测试孔。
（二）实训桌：桌体为铝木结构
（三）电气部分的操作，能实现M7120型磨床各种运动
（四）机床电气线路的所有接点，在装置的面板上都有相应的测试点，便于检测故障
（五）控制屏的故障箱内设有16个开关，通过拨动故障开关可设置相应的故障点
三、平面磨床电气技能实训考核设备,平面磨床电气技能实训考核台,平面磨床电气技能实训考核装置的设备配置：
| 序号 | 名 称 | 数量 | 备 注 |
| 1 | M7120型 磨床电气技能实训考核装置 | 1 | |
| 2 | XM7120型 磨床半实物模型（含实训桌） | 1 | 配有与电气部分的连接接口，通过电缆连接 |
1、熟悉常用低压电气的机构、原理；
2、通过观察机床模拟运动，了解机床的真实运动状况；
3、掌握机床电器控制原理及各种保护装置；
4、掌握机床常见故障发生部分现象及排除方法。
五、平面磨床电气技能实训考核设备,平面磨床电气技能实训考核台,平面磨床电气技能实训考核装置故障点设置一览表：
| 故障编号 | 故障现象 | 故障编号 | 故障现象 |
| 1 | 机床无法启动 | 9 | 砂轮电动机无法启动 |
| 2 | 液压泵电动机无法启动 | 10 | 砂轮电动机无法启动 |
| 3 | 液压泵电动机无法启动 | 11 | 砂轮架无法上升 |
| 4 | 液压泵电动机无法启动 | 12 | 砂轮架无法上升 |
| 5 | 液压泵电动机和砂轮电动机都无法启动 | 13 | 砂轮架无法下降 |
| 6 | 砂轮电动机无法启动 | 14 | 砂轮架无法下降 |
| 7 | 砂轮电动机无法启动 | 15 | 电磁吸盘不能工作 |
| 8 | 砂轮电动机控制无自锁 | 16 | 电磁吸盘控制不能自锁 |
