汽车空调故障诊断与排除考核实训台,汽车空调系统实训设备
2025-06-21 09:43

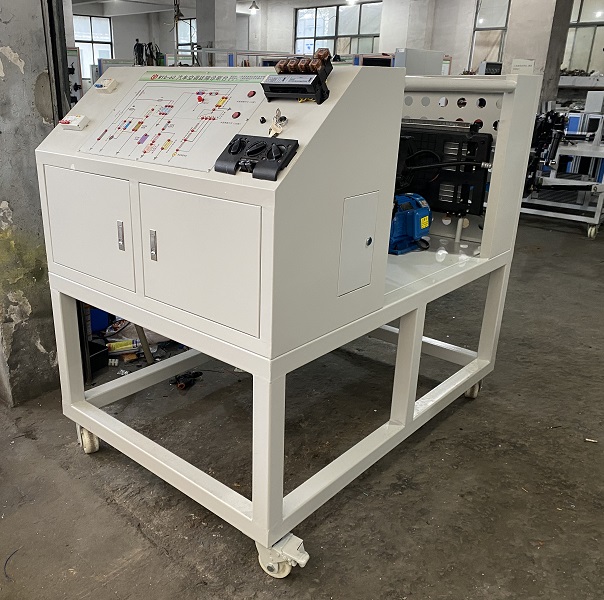

一、汽车空调故障诊断与排除考核实训台,汽车空调系统实训设备,汽车空调故障诊断与排除考核实训装置产品概述：
本实训台是配合大中院校、部队、汽修等专业的汽车培训技能之用，该汽车空调故障诊断与排除考核实训台采用汽车空调系统为基础，充分展示汽车空调系统的组成结构和工作过程。通过实训台的演示，可清楚了解内部的结构与功能，便于学生较快地掌握空调系统的构造和原理，提高学生对空调系统的初步认识，使学生了解空调系统起到更直观更深入的教学目的，是各汽车学校对空调系统理论和维修实训的理想教学设备。本设备满足汽车职业教育的“五个对接十个衔接”的教学需要。
二、功能特点：
1、真实可运行的汽车空调系统，充分展示汽车空调系统的组成结构和工作过程。
2、由三相电机做为动力源，带动空调压缩机工作。操作空调控制面板，可真实演示汽车空调系统的工作过程以及工作原理。
3、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；UV平板喷绘面板打印有永不褪色的彩色电路图与工作原理图；学员可直观对照电路图和实物，认识和分析汽车空调系统的工作原理。
4、实训台面板上安装有检测端子，可直接在面板上检测空调系统各电路元件的电信号，如电阻、电压、电流、频率信号等。
5、实训台面板上安装有高、低压力表，进出风口温度表，可实时显示空调管路压力、进出风口温度的参数变化。
6、实训台提供了学员练习加注制冷剂、检漏等实操工作平台。
7、设备检测面板正前方底座上配有20cm的钢制台面，方便放置资料、检测仪器等。
8、实训台底座采用钢结构焊接，正前方/两侧焊接圆形护手杆，表面采用喷涂工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格：
1、外形尺寸：1500×1000×1300mm(长×宽×高)
2、外接电源：交流220V±10% 50Hz
3、工作电压：直流12V
3、制 冷 剂：R134a
4、工作温度：-40℃～+50℃
5、高压压力表：0～3.5MPa
6、低压压力表：0～1.5MPa
7、三相异步电动机：
8、型 号：YT 100L1-4
9、电 压：AC 220V/380V
10、功 率：2.2KW
11、转 速：1420r/min
12、钢管：40*40*3mm
13、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
14、移动脚轮：120*80mm
