卫生水生产系统模拟实训装置,卫生水生产系统模拟实训设备

一、卫生水生产系统模拟实训装置,卫生水生产系统模拟实训设备,卫生水生产系统模拟实训台产品概述：
1)瞬时热水器;
2)储存电热水器;
3)集成锅炉的卫生用水太阳能系统
4)供热和卫生用水的中央系统。
5)燃气电热水器
这些系统的控制原理通过彩色图案到表示面板上，以便对流体系统、其组件和用于控制和调节的电气/电子电路进行完整的分析。
在个人计算机上直接监测的操作条件的基础上，必须能够模拟部件和系统控制的行为。
尺寸: 1500mm×500mm×1760mm,
6)触摸式一体教学平台,内装多功能教学软件，10点红外屏，处理器I3，硬盘：126T，尺寸：32寸,内存：4G，网络，无线
教学同步动画控制：软件与装置结合，在设备上任何一点操作，软件会有同步的动画控制，以及对应的原理数据控制关系
显示仪表：仪表将显示处理来自模拟电位器和上位机的控制模拟值。如阀门的开度，对比关系。
面板和电脑上有对应的指示灯。按钮，模式选择功能
二、卫生水生产系统模拟实训装置,卫生水生产系统模拟实训设备,卫生水生产系统模拟实训台系统组成：
1、燃气热水器;必须由以下主要元素组成:
1)强制通风燃气墙锅炉;
2)火焰控制装置;
3)卫生用水调节温控器;
4)安全恒温器;
5)卫生用水流量计;
6)烟压开关;
7)气体容量调节阀。
2、存储型电热水器必须由以下主要部件组成:
1)带绝缘的钢制锅炉;
2)电阻; 温度传感器
3)卫生用水调节温控器;
4)安全恒温器;
5)安全阀门;
6)镁阳极;
7)卫生水温度计;
3、锅炉一体化的卫生用水生产太阳能系必须由以下主要元素组成:
1)具有自然循环的太阳能电池板，带有卫生水箱;
2)锅炉及相关燃气燃烧器;
3)锅炉的安全和调节装置;
4)存放卫生用水的锅炉;
5)锅炉泵;
6)卫生用水调节温控器;
7)用于锅炉温度和锅炉卫生水温度计的探头;
8)通过太阳能电池板探测存储的卫生水温;
9)安全阀;
10)电动阀用于以下配置的控制:
11)通过太阳能电池板加热的卫生用水;
12)通过集成锅炉的太阳能电池板加热的卫生用水;
13)通过锅炉加热的卫生用水。
4、供热和卫生用水的中央系统必须由以下主要部分组成:
1)燃气锅炉;
2)锅炉的安全和调节装置;
3)火焰控制装置;
4)气量调节阀;
5)加热循环泵;
6)膨胀罐;
7)排气阀;
8)存放卫生用水的锅炉;
9)锅炉泵;
10)卫生用水调节温控器;
11)用于锅炉温度和锅炉卫生水温度计的探头;
12)安全阀门;
13)镁阳极。
5、瞬时热水器;必须由以下主要元素组成：
1)强制通风燃气墙锅炉;
2)火焰控制装置;
3)卫生用水调节温控器;
4)安全恒温器;
5)卫生用水流量;
6)烟压开关;
7)气体容量调节阀。
三、卫生水生产系统模拟实训装置,卫生水生产系统模拟实训设备,卫生水生产系统模拟实训台技术参数：

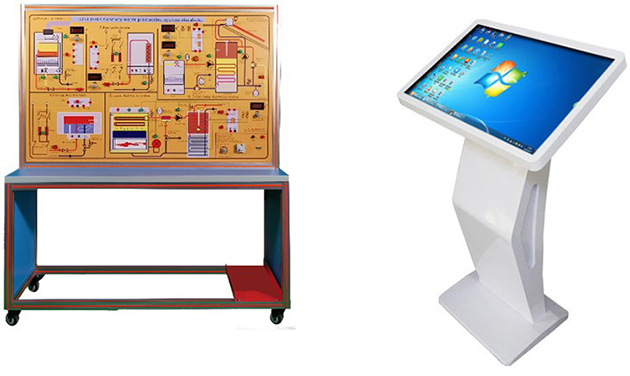

装置必须是专门设计的垂直框架，右边是电脑控制平台，这样学生可以同时看到的理论和实践研究的热工原理。模拟器包含一个由PC操作的面板，面板上有一个彩色图表，该图表应清楚地显示系统的结构，并应允许组件的以动画形式展示。
个人电脑屏幕上可用信息的显示可能系统系统的持续控制，并应通过模拟、数字信号和仪表显示其行为状态。
操作条件必须由学生填写。设备演示必须是设备通过PC进行。

型号	MYN-534	上海茂育
主机
输入电源：	欧标：AC220V- AC250V±10% 50Hz
装置容量：	100W
外形尺寸长宽高	2000mm×500mm×1760mm
重量	165KG
包装尺寸长宽高	1580mm×580mm×1920mm
包装形式	木箱
通信模式	485
电流：	3A
结构	铝框架.型号4040铝材
电脑托盘平面尺寸	500mm×500mm
PLC控制模块	PLC-48/电压:24V/1A 模拟量:10路0-10V 485通信	广州亚控
仪表	0-10V/IN 电压:24V	上海茂育
指示灯	16D-24V
按钮	16D-24V，不带锁

卫生水生产系统模拟实训装置,卫生水生产系统模拟实训设备
