厌氧消化工艺从1860 年法国工程师M O ur a S 采用厌氧方法处理经沉淀的固体物质开始, 已经有100多年的历史。
迄今为止, 厌氧反应器已发展到第二代内循环<Int er na l ci rcu lat io n >厌氧反应器(下称IC反应器) 是荷兰PA QU E S 公司80 年代中期研究开发成功的第三代超高效厌氧反应器, 1 9 86 年以后该公司, 迅速把该项技术应用于生产中。由于是一项重大的发技术拥有者作了严格的保密, 直到1994 年, 才在有关杂志上见到关于IC 反应器的研究报道川。与U ASB 等第二代厌氧反应器相比,IC 反应器具有以下优点:
二、教学IC厌氧反应器实验设备,教学IC厌氧反应器实验装置,教学IC厌氧反应器实验台主要技术指标及参数：
1、环境温度：5℃～40℃
2、处理水量：2～4L/h、
3、圆柱体外径为Φ200mm×1500mm。
4、装置外形尺寸：1000mm×400mm×2000mm
5、工作电源：AC220V±10%、50Hz，单相三线制，功率800W，安全保护：具有接地保护、漏电保护、过流保护、
1、原水箱1只：白色PP板材质、厚度10mm，300×300×400mm、底板上安装有放空阀，方便将水排净；
2、清水箱1只：白色PP板材质、厚度10mm，200×300×400mm，底板上安装有放空阀，方便将水排净；
3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率25W、转速120rpm）、（含调速器1只）

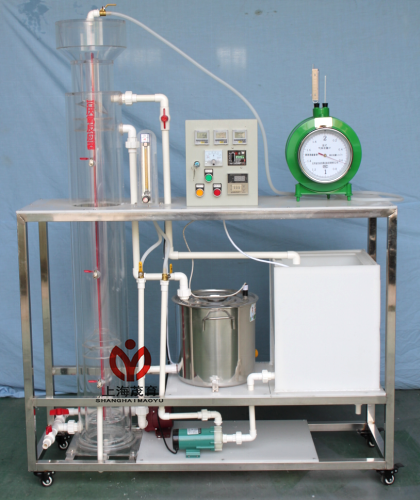

4、IC厌氧反应器装置1套，带夹套保温、铜制取样口3只、透明有机玻璃材质、壁厚7mm，Ø200×1500mm、1、进水、2、第一厌氧反应室集气罩、3、沼气提升器、4、气液分离器、5、沼气导管、6、回流管、7、第二厌氧反应室集气罩、8、集气管、9、沉淀区、出水管等。附件包括：不锈钢加热恒温水浴1套、加热恒温水套1套〈一般保持35－45度〉、循环恒流水泵1台（最高扬程10m、额定流量12L/min、功率90W）、温度控制系统1套（控温精度：±1℃）、PT100温度传感器1只；
5、进水计量蠕动泵1台、流量范围：0.008-460mL/min、
6、沼气流量计1台
7、可编程自动控制器1套、
8、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，
9、配套UPVC连接管道和阀门（中财品牌）。
10、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
四、教学IC厌氧反应器实验设备,教学IC厌氧反应器实验装置,教学IC厌氧反应器实验台教学资源组成：
3D交互式动态仿真软件1套、(虚拟实训系统)。
1、3D软件界面并有工具栏项目内容：
2、3D仿真演示软件与设备使用内容完全一致；
3、3D仿真软件屏幕大小尺寸可以编程；
4、整套软件与设备实验过程流程动画。
