电路原理实验箱,电路实验箱,电路分析实验箱
2022-04-26 11:01

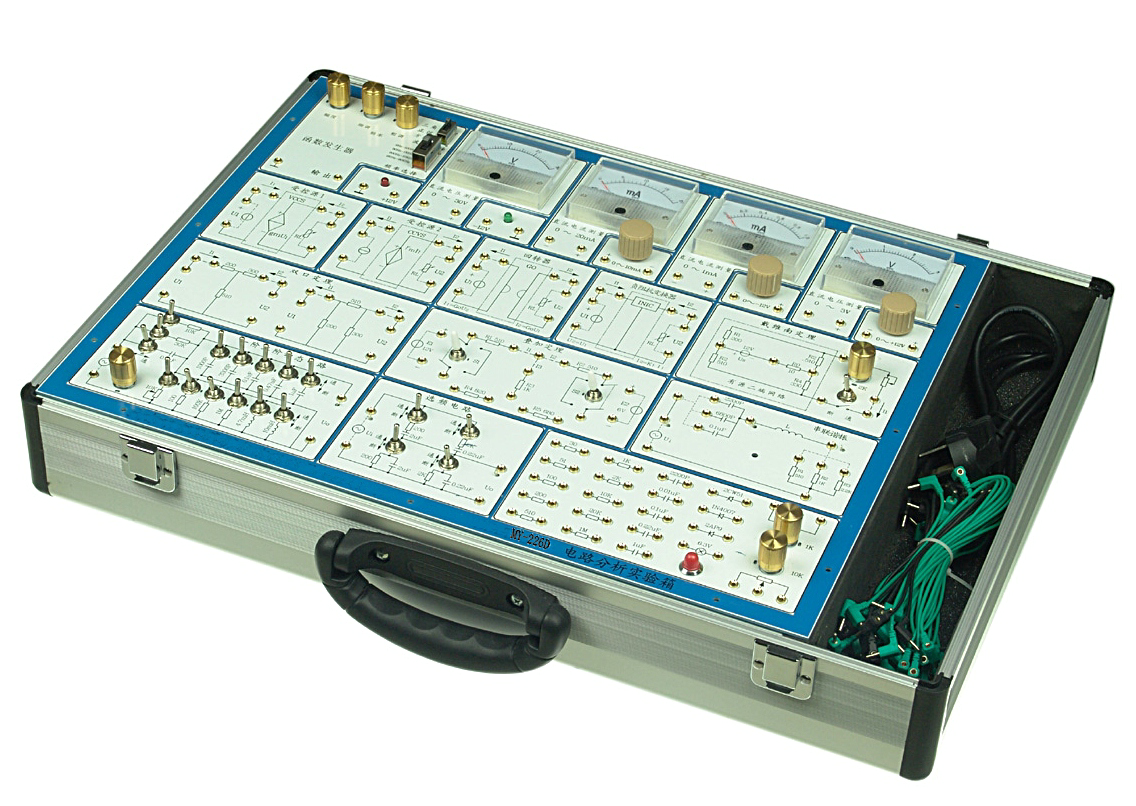

本装置主要是进行电工学中的有关电路分析理论的实验论证，属弱电类实验。它采用模块式结构，各模块间相互独立，通过元件区不同元件组合，可组成多种测试电路，实验板正面印有电路图，反面装有器件，各实验电路中需测试的点均装有测试孔，使用方便，接触可靠，而且寿命长、效率高，适用于进行各种电路的实验研究，可满足各类高、中等院校及职业技术类院校的电工原理、电路分析等课程实验教学的需要。
二、电路原理实验箱,电路实验箱,电路分析实验箱系统组成：
（1）电源输入：AC220V±10% ，50Hz
输出 ：固定稳压电源 ±l2V/0.5A，
可调稳压电源 0～+l2V/0.5A，0～-l2V/0.5A,
可调恒流源 0～20mA
均有短路过载保护，自动恢复功能。
（2）函数发生器
波 形：正弦波、方波、三角波
频率范围：10HZ~100KHZ，分四档连续可调
幅 值（Vpp）：方波（0～20V）、三角波（0～15V）、正弦波（0～10V）
（3）指针式电压表头：0～30V及0～5V各1只；指针式电流表头：0～20mA及0～1mA各1只，可满足多点同时测试电压、电流的动态监测。
（4）其它器件组成：有l～2W电阻22只、电容7只、二极管(稳压管)3只、电位器2只(1K、10K各1只)、阻容扩展插座4只，6.3V指示灯1只，运放四组等。
（5）铝合金实验箱体，坚固耐用，样式美观、大方。
三、电路原理实验箱,电路实验箱,电路分析实验箱可完成以下实验：
1、线性与非线性元件的伏安特性。
2、电位及其与电压关系的研究。
3、基尔霍夫定理。
4、叠加定理。
5、电压源与电流源的等效变换。
6、戴维南及诺顿定理。
7、受控源VCVS、VCCS的实验。
8、典型电信号的观察和测量。
9、RC一阶电路的响应测试。
10、二阶电路的响应测试。
11、RC选频网络特性测试。
12、R、L、C元件在正弦电路中的特性实验。
13、R、L、C串联谐振电路的研究。
14、R、L、C并联谐振电路的研究。
15、双口网络测试。
16、其它电路的研究。
