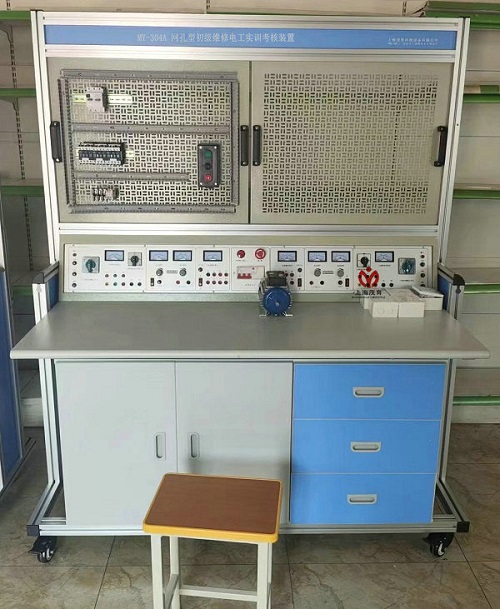

电气装配实验平台,电气装配实验装置,电气装配实验设备
2023-11-27 15:40
一、产品特点：
1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷，易扩展功能或开发新实训；
2、操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；
4、实训台为双人座，即可以两个同学同时进行实训，电源独立，互不干扰。
二、技术指标：
1、设备的材料：钣金、铝合金结构；
2、电源输入：三相AC 380V ±10% 50HZ 三相五线；
3、固定交流输出：三相五线 380V 接插式2组、220V接插式2组、220V插座式4组
4、可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
5、接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
6、保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。
三、实训项目举例：
1、照明电路安装连接实训；
2、日光灯连接实训；
3、单相电能表的应用；
4、电动机点动与连续转动电路连接实训；
5、按钮联锁的电动机正、反转电路连接实训；
6、接触器联锁的电动机正、反转电路连接实训；
7、接触器和按钮双重联锁的电动机正、反转电路连接实训；
8、两地控制的电动机控制电路的安装；
9、按钮切换的Y－△启动控制电路的连接实训；
10、时间继电器切换的Y－△启动控制电路的连接实训；
11、电动机往返行程控制电路连接实训；
12、电动机顺序启动控制电路连接实训；
13、电动机定时运转控制电路连接实训；
14、按钮切换的双速电动机控制电路连接实训；
15、时间继电器切换的双速电动机控制电路连接实训；
