电气装配安装的准备工作及工艺流程的实操训练

电气设备安装工，主要是新装电气系统时，安装配电设备并接线，要熟悉配电系统，理解图纸原理需要理解透彻。动手安装能力要强。

电气设备安装规范：
一、准备工作：
(1) 图纸和资料的准备
a) 按电机运动工艺要求，确定主控元件并编写《电气控制路》；
b) 依据电控图和元器件端子的分布位置，编写《电气接线图》，并根据各电气元件的安装位置，绘出《电气布置图》；（电气接线图中务必标出电气元件的型号并和明细表一一对应，以及导线的粗细，颜色及线号）
c) 也附出该设备所用《电气元件明细表》。
(2) 常用材料、工具和测量仪表以及电气元件的准备
a) 导线及线号标识的准备：严格按《电气接线图》准备导线；对于电控箱内导线均要求电压不低于550V的铜芯绝缘导线，其中用于控制回路线截面不得小于0.75mm平方（一般考虑到导线的机械强度通常是箱外1mm平方，箱内0.75 mm平方），用于弱电电子线路不应小于0.2 mm平方。敷设于电器安装板上的导线均采用硬线，可动部位的过渡线用多股软铜线。
b) 紧固件的准备：所用紧固件应为不锈件。（除环境特殊外）
c) 工具的准备：万用表、兆欧表、断线钳、剥线钳、尖嘴钳，压线钳、钢直尺、钢卷尺。
d) 依据《电气元件明细表》准备各元器件。
二、电气检查：
(1) 一般检查
a) 对各元器件进行清扫，检查接触器、继电器等可动器件的动作是否灵活，接线头是否牢固、是否有漏接、错接。
b) 检查主电路接线，注意极性。
c) 检查各种控制与保护电器，如时间继电器、热继电器等的整定值是否符合线路要求，熔断器的熔体是否合适等。
d) 检查行程开关、限位开关等的、触头使用是否正确，转动是否灵活及内部有无异物。
e) 检查保护接地系统是否规范。接地线应牢固并保证接触良好。
(2) 绝缘检查
a) 清洁灰尘、油污及碎物。
b) 检查导电部位对地绝缘，如电器的金属外壳、底座、支架或铁心等；两个不同电路间，如交流电路的各相之间、主电路与控制电路、保护显示电路之间及交直流电路间。各绝缘应不小于0.5兆欧。
(3) 控制电路检查（主电路断开，接通控制电路空载试验）
a) 检查各电路及元器件的动作顺序是否正确。
b) 检查连锁环节及联动装置、各保护环节等信号装置的动作是否正确。
c) 检查行程开关、限位开关，并调整使其动作在准确位置。
d) 检查各元器件触头接触的可靠性、动作的灵活性、应无卡住、粘住或停滞现象，且无过大的噪声及线圈过热现象。
(4) 主电路检查
按电气原理图要求的参数对主电路进行调整。
三、实操设备的介绍

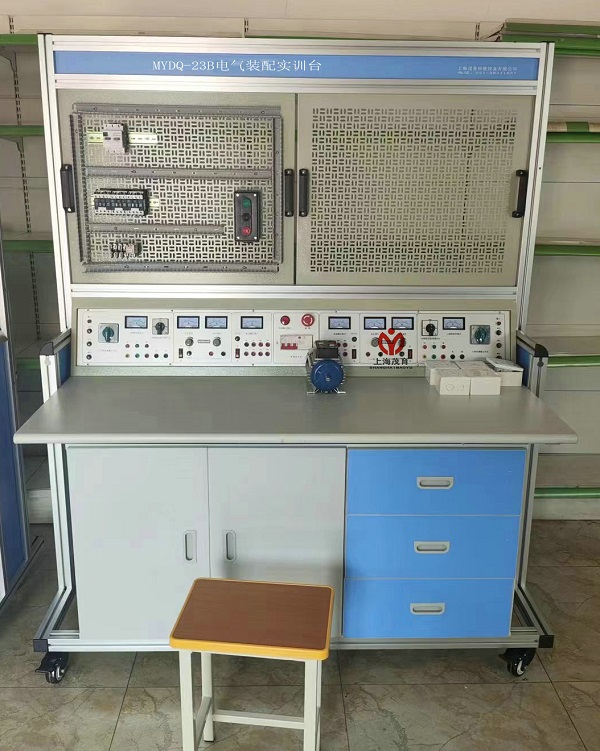

MYDQ-23B 电气装配实训台-由钢板作制作的多功能安装板（网孔板）实训台和电源装置等组成。实训时选择的各种元件、器件和部件，可方便地安装在网孔板上，方便灵活。根据教学和实训的需要，选择不同的元件、器件和部件，可进行不同课程模块，不同项目的实训，是一种理想的职业教育实验室设备。
一）技术指标
1、外型：整体尺寸1600mm×700mm×1630mm；
2、实训台架的材料：钢板、铝合金结构；
3、电源(双组具有相同资源)：
1)输入：三相AC 380V ±10% 50HZ 三相五线；
2)固定交流输出：三相五线  380V 接插式2组、220V接插式2组。
3)可调直流输出： 0～24V/2A连续可调2组（带有指针电压、指针电流表实时监控电源变化）；
4、接口及仪表：指针式电压表 2 只，时刻监控电网电压变化；
5、保护：熔断器作短路保护，断路器具有过载保护，漏电开关具有漏电保护功能，漏电保护动作电流≤30mA。设有定时器及误操作报警记录仪，具有设定实验时间定时报警、提前提醒后切断电源的功能。同时还具有自动记录出误操作次数。
6、4只5408二极管，用于能耗制动的整流电路；
7、三只75Ω/75W电阻用于电动机降压启动、一只10Ω/25W用于异步电动机的能耗制动。
二）结构功能：
本实训台由实训屏（内置电源）、实训桌、实训储物柜三大部分组成。
1、以铝合金作为设备主要框架材料；实训屏、地盘采用焊接连接、关键部位采用三角筋用内六角螺钉加固连接，表面经高温喷塑处理，美观大方且有效起到防锈绝缘的作用；由两条35mm×35mm铝合金型材及滑槽组成网孔板固定机构；固定机构的下方每面是铁制双工位电源箱，每工位电源箱的布局依次为电源保护装置、电源指示装置、电源输出；
2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；
3、实训储物柜采用标准结构和抽屉式，左侧有3层抽屉，用于存放工具以及实训资料；右侧的双拉门式设计。实训储物柜的位置可根据需要灵活调整，外形尺寸为：1300mm×800mm×510mm。
4、网孔板2块：采用数控冲床精加工而成，网孔分布合理、均匀、孔径统一，可在上面安装的元气件包括各类低压电气、PLC、单片机、变频器、触摸屏等。网孔板厚度1.5mm，大小774mm*580mm.
三）参考实训项目：
1、电动机点动与连续转动电路连接实训；
2、按钮联锁的电动机正、反转电路连接实训；
3、接触器联锁的电动机正、反转电路连接实训；
4、接触器和按钮双重联锁的电动机正、反转电路连接实训；
5、两地控制的电动机控制电路的安装；
6、电动机定子绕组串联电阻启动控制电路连接实训；
7、按钮切换的Y－△启动控制电路的连接实训；
8、时间继电器切换的Y－△启动控制电路的连接实训；
9、电动机半波整流能耗制动控制电路连接实训；
10、电动机全波整流能耗制动控制电路连接实训；
11、电动机反接制动控制电路连接实训；
12、电动机往返行程控制电路连接实训；
13、电动机顺序启动控制电路连接实训；
14、电动机定时运转控制电路连接实训；
15、按钮切换的双速电动机控制电路连接实训；
16、时间继电器切换的双速电动机控制电路连接实训；
17、C620车床的电气控制。

---
