电力电子高级技师实训考核设备,电力电子高级技师实训考核装置

一、产品概述：
电力电子高级技师实训考核设备是针对大中专院校开设的《电力电子技术》、《半导体变流技术》等课程实验实训大纲的要求，结合上海科学技术出版社出版的《职业技能鉴定培训教材维修电工（高级）》相关内容，而研制的技能实训装置。同时可作为初级、中级维修电工、高级电工、技师及高级技师的技能实训装置,具有设故排故的功能，方便对学生进行考核。
二、技术特点:
1、安全性可靠：本实训装置通过隔离变压器供电，而且具有接地保护、漏电保护功能，安全性符合相关的国家标准，确保人身安全；根据不同实验项目的特点，配备了两种不同的实验连接线，强电部分采用高可靠护套结构手枪插连接线（不存在任何触电的可能），弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实验的安全及合理性。
2、扩展性强：能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置采用挂件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。
3、直观性强：实验挂件采用分隔结构形式，正面为实验原理图和测试点，增强了学生对实验内容的感性认识与理性认识；面板布置合理，接插线方便，学生可独立操作实验，有利于提高学生实际动手能力。
4、先进性强：实验涉及了常用的四大类变流技术实验，且多为广泛应用的实用电路，但为教学方便，又不失其简洁性；本装置又从新器件高度来考虑，加入了新器件的特性实验、新器件的驱动以及典型的新器件应用的现代电力电子技术实验，让学生对新器件有足够的认识和了解，紧跟时代步伐。
三、技术性能：
1、输入电压：三相四线～380V±10% 50Hz
2、工作环境：环境温度为-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜1.5kVA
4、外形尺寸：1650mm×700mm×1580mm （5%左右）
四、基本装备

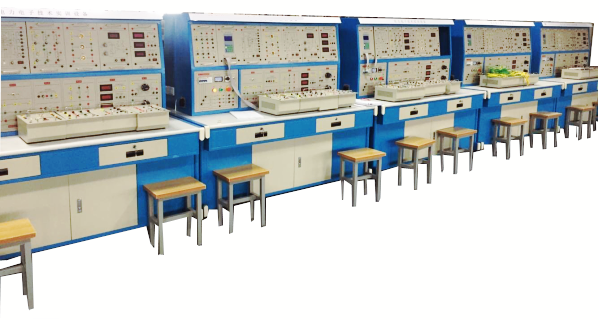

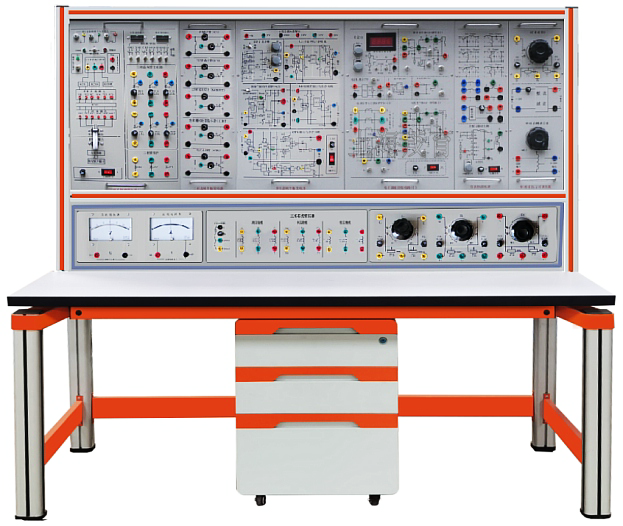

实训装置由控制屏、实训桌以及各个实训组件构成
（一）控制屏：采用框架式结构，结构紧凑、牢固、美观大方，控制屏上层可挂实训组件。
（二）实训组件：
1. PE-01交流电源组件：
提供三相可调交流电源（范围单相：0～250V；三相0-450V），自带有过流保护和漏电保护功能，设有隔离变压器输出，实训安全。
（1）三相电源首先通过三相漏电保护器，然后经接触器到隔离变压器，使输出与电网隔离(浮地设计)。
（2）电流型漏电保护装置：控制屏若有漏电现象，漏电流超过一定值，即切断电源。
2. PE-02功率二极管组件：
提供大功率整流二极管七个（熔丝保护电路），钮子开关一个，作为整流和续流使用。
3. PE-03晶闸管组件：
提供6只单向晶闸管，用于可控整流实训，设有RC阻容吸收及熔丝保护电路。
4. PE-04双向晶闸管组件：
提供3只双向晶闸管,用于交流调压电路实训
5. PE-05 GTR、MOSFET、IGBT组件：
提供GTR(大功率晶体管)、MOSFET(功率场效应晶体管)、IGBT(绝缘双极性晶体管)三种功率器件
6. PE-06三相芯式变压器组件：
提供63.5V、0.8A/127V、0.4A芯式变压器一只
7. PE-07 三同步变压器组件：
设有由三同步变压器及一只三刀三掷开关组成。
8. PE-07D灯组负载组件
由三只250V/4A灯座组成，实训时作为电阻性负载使用
9. PE-08电抗器、变压器组件：
提供平波电抗器一组，可供100mH、200mH、700mH选择，双路220V变压器一只
10. PE-9给定及电压指示组件：
提供连续可调的+15V和-15V给定电压，带输出指示。
11. PE-10交流电参数表组件：
提供交流数字电压表一只，测量范围0～500V，精度0.5级，三位半数显，输入阻抗10MΩ，提供真有效值交流数字电流表两只，测量范围0～5A，精度0.5级，三位半数显
12. PE-11直流电参表组件：
提供直流数字电压表一只，测量范围0～1000V，精度0.5级，三位半数显，输入阻抗10MΩ，提供直流数字电流表两只，测量范围0～5A，精度0.5级，三位半数显。
13. PE-12单相晶闸管触发电路：
提供单结晶体管来产生触发触发信号，用于控制单相晶闸管组成的整流电路；
14. PE-12 B TCA785集成触发电路：
提供西门子TCA785，与KC04（KC09）等相比它对零点的识别更加可靠，输出脉冲的齐整度好，移相范围更宽，同时它输出的脉冲可以人为自由调节，可用做单相整流或调压电路实训。
15. PE-13 TC787触发电路组件：
采用TC787芯片构成三相全控触发电路、具有输出稳定、可靠、输入阻抗高、抗干扰性能好等优点，而且装调简便、使用可靠，只需一只这样的集成电路，就可完成三相移相功能
16. PE-14可调电阻组件：
提供90Ω×2/1.3A可调电阻一只， 900Ω×2/0.41A可调电阻一只，作为纯阻性负载使用
17.PE-16 直流斩波电路实训：
提供组成直流斩波电路所需的元器件和采用专用的PWM控制集成电路SG3525。可完成教材中降压斩波电路（Buck Chopper）、升压斩波电路（Boost Chopper）、升降压斩波电路（Boost -Buck Chopper）等典型实验。
18. PE-15智能故障实训考核仪器（可以联网考核，也可以不用电脑单机考核）
一次故障设置多达16个，并带有扩展接口，可扩展更多的故障设置。故障设置方便、灵活，可以对的学生的技能进行鉴定考核
（三）实训桌：
实训桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造型美观大方；设有抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌底部装有四个带刹车的万向轮，和四个可固定的支撑脚。
（四）实训连接线：
根据不同实训项目的特点，配备两种不同的实训联接线，强电部分采用高可靠护套结构手枪插连接线，里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触安全可靠；弱电部分采用弹性铍轻铜裸露结构联接线，两种导线都只能配合相应内孔的插座，这样大大提高了实训的安全及合理性。
五、实训项目：
1.功率器件及辅助元件特性实训：
(1) 电力二极管特性测试
(2) 晶闸管SCR特性特性测试
(3) 双向晶闸管BCR特性测试
(4) IGBT特性测试
(5) MOSFET特性测试
(6) GTR特性测试
2.触发电路实训：
(1) 单结晶体管触发电路（BT35/BT33）
(2) 西门子TCA785单相集成触发电路
(3) 西门子TCA787三相集成触发电路
3.整流电路实训：
不控整流
(1) 单相半波不控整流电路
(2) 单相全波桥式不控整流
(3) 变压器中心抽头双半波不控整流
(4) 三相星形连接不控整流电路
(5) 三相桥式全波不控整流
可控整流
(1) 单相半波可控整流
(2) 单相桥式半控整流
(3) 单相桥式全控整流
(4) 变压器中心抽头双半波可控整流
(5) 三相星形连接半波可控整流
(6) 三相桥式半控整流电路
(7) 三相桥式全控整流
4.逆变电路实训：
(1) 单相桥式整流有源逆变
(2) 三相桥式整流有源逆变
5.交流调压电路实训：
(1) 单相晶闸管交流调压电路
(2) 三相晶闸管交流调压电路
(3) 单相双向晶闸管交流调压电路
(4) 三相双向晶闸管交流调压电路
6.IGBT直流斩波电路实训
(1)降压型斩波电路（（Buck Chopper）
(2)升压型斩波电路（Boost Chopper）
(3)生降压型斩波电路（Boost -Buck Chopper）
六、本装置可设置的部分故障内容：
1、晶闸管触发脉冲的丢失
2、晶闸管阴极开路的故障
3、整流桥熔断丝熔断的故障
4、触发电路同步信号的丢失
5、触发电路中脉冲变压器的故障
6、触发电路的触发脉冲调节失效
……………………………………
本实训装置故障设置多达16个，每个实训通过多种故障组合，可设置更多的故障。
