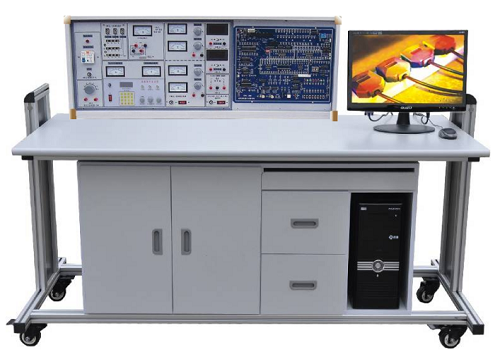

模电数电微机应用综合实验室成套设备,模电数电微机应用综合实验

一、产品概述：
模电数电微机应用综合实验室成套设备适用于86系列微机原理、数字电路、模拟电子技术实验线路等课程，实验台具有较完善的安全保护措施，较齐全的功能。真正做到了一机多用，大大节省实验室，实验设备为教师提供了微机原理课、微机应用课的教师实验指导书，书中对这部分实验都写有实验目的、实验电路以及汇编语言和C语言的参考程序清单(提供程序软盘)，供教师参考，减轻了教师备课和辅导实验的工作量。该设备是学校一步到位，上规模、上档次的理想选择。
二、设备功能与结构:
（一）实验台部分：
1、电源：
1）电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。
2）电源输出：有保险丝和漏电保护开关二级保护功能。
A组:低压交流电压3-24V分七档可调，输出电流1.5A，电流表指示。
B组:二组互相独立的0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
C组:低压直流稳压电源，电压+5V，电流0.5A，有表指示。
D组:单相市电输出，供用户自备仪器使用。
2、函数发生器
1）波形:输出正弦波、三角波、方波。
2）频率范围:5Hz-550KHz，有频率表指示。
3、七段译码器及对应译码显示数码管。
4、微机接口部分:一块PC总线扩展卡、8279键盘、六位数码显示板和连接电缆。还设有I/0地址译码电路8255、8253、ADC0809、DAC0832等。
5、微机应用部分:设有声传感器、继电器及喇叭、直流电机、步进电机驱动控制电路。
6、辅助电路:40脚、20脚、16脚、14脚集成插座，逻辑电平开关、LED显示、时钟（1MHz、2MHz）、方波信号和逻辑笔等。
7、外测交直流二用电流表:精度0.5级，三位半数字式显示，测量范围:0～1000mA。
8、外测交直流二用电压表:精度0.5级，三位半数字式显示，测量范围:0～99.9V。
（二）学生实验桌：
一桌为二座，桌面中央设置通用电路插板，元件盒在其上接插成实验电路完成实验。桌子左右各有一个柜，柜中存放元器件、贮存板及电脑，中间上层放置键盘、
下层抽屉存放工具、万用表、导线等。桌面尺寸:160×70cm。
三、器材配备（以24座为倒，详见发货清单）
12台实验台、12张学生实验操作桌、l台主控演示台、13只MF47万用表、13只数字万用表、39只指针式1.5级直流电流表，25套电烙铁及烙铁架,13套实验所需的电阻、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成可控硅、逻辑电平开关、逻辑电平指示等元件盒。13套声传感器、直流电机、步进电机等。13套剥线钳、螺丝刀、尖嘴钳等工具。
四、用户自备器材:双踪示波器(型号不限)，毫伏表，滑线变阻器。
五、实验内容：
（一）微机接口实验(微机原理课)：
1、Ｉ/0地址译码实验
2、简单并行接口实验
3、可编程并行口实验(一)(二)
4、串行通讯实验（8251、8250）
5、A/D、D/A转换实验
6、可编程定时器计数器实验
7、七段译码显示实验
8、中断实验和DMA通讯实验
（二）趣味性实验及控制实验（微机应用课）：
1、竞赛抢答器实验
2、数字录音机实验
3、电子琴实验(加选件)
4、交通灯控制实验
5、继电器控制实验
6、步进电机控制实验
7、直流小电机控制实验
8、集成电路测试实验9.827
9、键盘、显示控制实验
