供配电及照明系统应用平台,供配电及照明系统应用装置

一、产品概述：

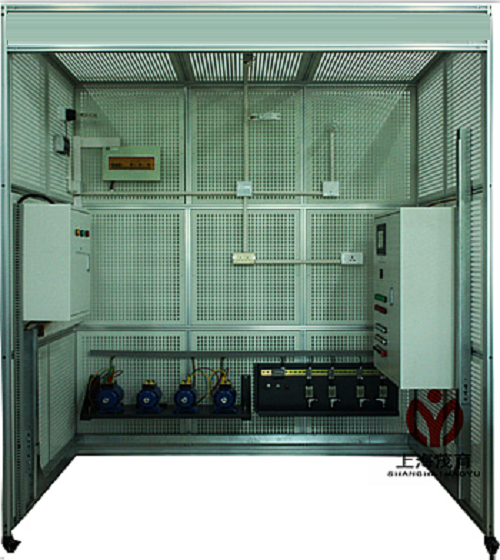

供配电及照明系统应用平台是按实际房间比例设计，利用房间内部的立体空间以培养学生电气安装技能为主，融电钳工技能实训、电气故障诊断和电气故障维修为一体的技能性实训装置。

二、实训平台介绍:
电气安装部分
提供各种导线，断路器、接触器、 PLC、触摸屏、传感器、各种电机等器件，以及桥架、梯式桥架、硬质阻燃塑料管（PVC）、镀锌钢管、塑料线槽、及配套工具，由学生按照工程图完成工业电路和电器控制的布线及接线安装。通过本套实训装置可以使学生学习元器件选用方法，并能掌握各种工具的用途及使用方法，熟悉电气安全操作规程，让学生熟悉桥架、梯式桥架制作、硬质阻燃塑料管（PVC）明敷设施工工艺、镀锌钢管敷设施工工艺、塑料线槽配线安装施工工艺、管内穿线绝缘导线安装施工工艺。锻炼学生上电调试排故技能。
照明安装部分
提供各种导线，断路器、漏电保护器、电度表，日光灯、声控开关，插座，应急装置等器件，以及线槽， PVC管、配电箱及配套工具，由学生按照工程图完成照明电路和配电箱的安装及接线。通过本套实训装置可以使学生学习元器件的选用并能掌握各种常用工具的使用方法，熟悉施工安全操作规程及各种走线工艺。
三、配置清单表：
以下配置清单为选配，学校根据需要向厂家申请购买。
1、配电箱部分

序号	名称	规格/型号	单位	数量	备注（说明）
1	三相四线电度表		只	1	5A,接线端子连接
2	单相电度表		只	1	(选配)5A,接线端子连接
3	闸刀开关		只	1	3极，30A
4	电流互感器		只	3	30/5
5	漏电型空气开关	DZ47LE-62/C32	只	1	3P+N
6	空气开关	DZ47-62/C6	只	2	3P
7	漏电型空气开关	DZ47LE-62/C6	只	1	2P
8	空气开关	DZ47-62/C3	只	3	1P
9	电流表	2L6-A	只	3	5A
10	电压表	2L6-V	只	1	400V
11	电压转换开关		只	1
12	配电箱箱体		只	1	含接地排、接零排

2、照明套件

序号	名称	规格/型号	单位	数量	备注（说明）
1	日光灯组件	8W	套	1
2	节能灯	9W	只	2
3	钠灯	100W	套	1	含灯头及镇流器和灯罩
4	螺口平灯头	E27	只	2
5	声控开关		只	1
6	泰力1插		只	1
7	泰力2插		只	1
8	泰力1开	118型（带明装底盒	只	1
9	飞雕2开	86型（带明装底盒）	只	4
10	飞雕4开	86型（带明装底盒）	只	2
11	吸顶灯	11~12W	只	1	配节能灯管
12	触摸开关		只	1

3、电气控制箱

序号	名称	规格/型号	单位	数量	备注（说明）
1	组合开关	ZH20A	只	1
2	塑壳开关	20A	只	2
3	接触器	CJ20-9A/220V	只	7
4	软启动器	10A	只	1
5	三菱PLC	FX2N-24MT	只	1
6	三菱模拟量模块	FX0N-3A	只	1
7	三菱变频器	D740/0.75kW	只	1
8	时间继电器		只	2
9	热继电器		只	3
10	温度控制器		只	2
11	继电器	JQX-13F（2组触点）	只	1
12	接线端子排		只
13	开关电源	24V/5A一只，2A一只
14	安装导轨		条

4、电机

序号	名称	规格/型号	单位	数量	备注（说明）
1	三相交流异步电动机（单速60W）		只	1
2	三相交流异步电动机（单速60WY/△接法）		只	1
3	三相交流异步电动机（双速60W）		只	1
4	步进电机		只	1
5	交流伺服电机		只	1
6	它励直流电动（60W/110V）		只	1

5、指令与指示元件

序号	名称	规格/型号	单位	数量	备注（说明）
1	行程开关		只	4
2	光电传感器		只	4
3	电容式传感器		只	1
4	电感式传感器		只	1
5	温度传感器（热电偶）		只	1
6	按钮		只	11
7	指示灯		只	15
8	触摸屏		只	1
9	选择开关		只	2

6、线路器材

序号	名称	规格/型号	单位	数量	备注（说明）
1	PVC管	Φ16	根	2
2	PVC直通	Φ16	只	10
3	PVC壁疏	Φ16	只	25
4	扎带	3×100mm	包	1
5	M4×20螺丝（带螺帽）	200只/套	套	1
6	线槽	3025	根	2
7	绝缘导线	BV1.5mm㎡	盘	3
8	PVC线槽	5025	根	3
