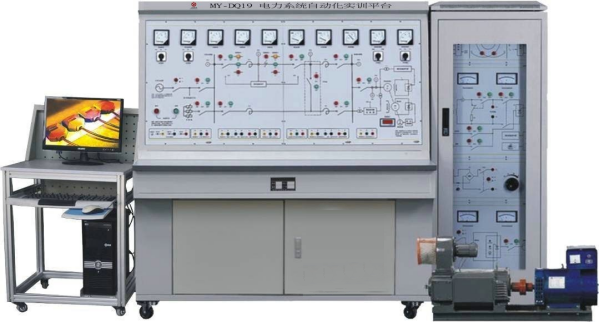

电力系统自动化实训装置,电力系统自动化实训平台
一、产品概述：
电力系统自动化实训装置是根据《电力系统自动化装置原理》、《电网监控及调度自动化》、《电力系统自动化》、《电力系统继电保护》、《电力系统分析》、《电气设备》等课程实训教学要求结合工业现场的实际应用和发展而设计的综合型实训平台。装置采用控制柜加实训台的结构，将控制与输电线路分开，对发电厂中常用的自动化装置、发电厂监控、电力系统运行、继电保护等教学内容进行操作实训。本实训平台适用于电力、电气、自动化类各专业相关课程的教学实训，也可作为学生课程设计、毕业设计、工程训练和教师科研项目的硬件开发平台，还可作为电力系统技术人员及职教的培训装置。
二、技术指标：
1、输入电压：三相五线 380V±5% 50Hz
2、工作环境：温度：-10~+40℃ 相对湿度＜85%
3、装置容量：<15KVA
三、装置特点：
1、自动装置全部采用液晶中文菜单显示，直观、清晰
2、自动装置将指示灯和按键组合在薄膜面贴上，美观、简洁、操作方便
3、自动装置采用软件调试和校准，调试人员不拆面板即可实现
4、具有完善的人身保护功能
四、实训项目：
1、原动机的起动与运转
(1) 调速装置操作原理实训
(2) 调速装置及原动机控制运转
2、发电机机电特性实训
(1) 发电机的空载特性曲线测试
(2) 发电机的短路特性曲线测试
(3) 发电机外特性及调整特性实训
(4) 发电机零功率因数负载特性实训
3、同步发电机励磁控制实训
(1) 微机励磁装置基本操作实训
(2) 不同α角（控制角）励磁电压波形观测实训
(3) 同步发电机起励实训
(4) 控制方式及其相互切换实训
(5) 逆变灭磁和跳灭磁开关灭磁实训
(6) 伏赫限制实训
(7) 欠励限制实训
(8) 同步发电机强励实训
(9) 调差特性实训
(10) 过励限制实训
4、准同期并列运行
(1) 微机准同期装置基本操作实训
(2) 自动准同期条件测试
(3) 线性整步电压形成（相敏环节）测试
(4) 导前时间整定及测量方法
(5) 压差、频差和相差闭锁与整定
(6) 手动准同期并网实训
(7) 半自动准同期并网实训
(8) 自动准同期并网实训
5、单机----无穷大系统稳定运行方式实训
(1) 单回路稳态对称运行实训
(2) 双回路和单回路的稳态对称运行比较实训
(3) 单回路稳态非全相运行实训
6、单机带负荷实训
(1) 独立系统的特性实训
(2) 投、切不同负荷的实训
(3) 甩负荷实训
7、电力系统功率特性（功角）和功率极限（静态稳定性）实训
(1) 无调节励磁时，功率特性和功率极限的测定
(2) 手动调节励磁时，功率特性和功率极限的测定
(3) 微机自并励时，功率特性和功率极限的测定
(4) 微机他励时，功率特性和功率极限的测定
(5) 单回路、双回路输送功率与功角关系实训
(6) 提高电力系统静态稳定性实训
8、电力系统暂态稳定性实训
(1) 短路类型对电力系统暂态稳定性的影响实训
(2) 故障切除时间对暂态稳定的影响实训
(3) 有无强励磁对暂态稳定性影响试训
(4) 线路重合闸及其对系统暂态稳定性影响的实训
(5) 同步发电机异步运行和再同步实训
