机床电气线路实训考核柜,机床电气线路实训考核装置
2024-03-19
机床电气线路实训考核柜,机床电气线路实训考核装置

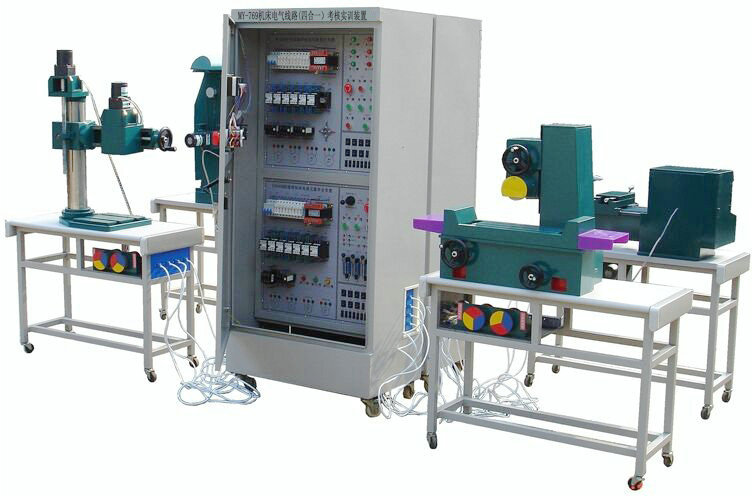

机床电气线路实训考核柜
-
是为各大、中专院校、职业学校的电气、自动化及相关专业、社会电工培训及各县市维修电工鉴定所(站)等单位电气控制技能实训的教学而研制,可用于课堂演示、机床电气控制原理性操作及实验实习。可完成几十项电路故障,学生借助原理分析,全方位真实的机床电气故障排除训练,是进行技能培训考核的理想设备。
一、
考核柜基本配置:
1、交流电源(带有漏电保护措施):提供三相交流电源(380V)
2、人身安全保护体系:屏上装有电压型漏电保护装置,控制屏内或强电输出若有漏电现象,即切断电源,确保实验进程安全。
3、机床立体彩图:面板上印有每种机床的彩色立体外形图,可以很直观地看出各种机床的外形轮廓,机床形态逼真;而且有完整线路图,方便查找线路故障。
4、三相异步电动机:实验台装有相应各种电动机。
5、故障开关箱:设有12-20不等个故障开关,在侧面设有备用的故障开关,方便老师自己自由设置机床线路故障,一边适应教学的需要。
6、实验桌:实验桌为铁质双层亚光密纹喷塑结构,桌面密度板,结构坚固,形状似长方体结构,造型美观大方;设有两个大抽屉,用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞的工作台面。
二、
实验内容:
1、学生熟悉常用低压电器的结构和原理
2、在电气原理图模式下,学生借助原理分析,通过测量找出故障点在某条线路上。
3、提高学生的动手能力的技能操作水平。
4、通过对机床故障排除,完成机床常见故障的排除
5、可以设置故障点做为维修电工的技能考核台
三、
技术性能:
1、输入电源:三相四线制380V交流电源。
2、结构:考核柜为铁质钣金喷塑结构,坚固耐用。
3、工作环境:温度-100-+400C。
4、整机功耗:<2KW
5、外形尺寸:1350×700×1750㎜(长×宽×高)
四、
实训考核柜
说明:
1、冷却电动机控制:如果车削加工过程中,工艺需要使用冷却液时,可以合上开关QS2,在主轴M1运转情况下,接触器KM2线圈获电吸合,其主触头闭合,冷却泵电动机获电而运行。由电气原理图可知,只有电动机M1启动后,冷却泵电机M2才能启动,当M1停止运行时,M2也自动停止。
2、刀架快速移动电动机的控制:刀架快速移动电动机M3的启动是由按钮SB3来控制,它与接触器KM3组成点动控制环节。将操纵手柄扳倒所需的方向,压下按钮SB3,接触器获电吸合,M3启动,刀架就向指定方向快速移动。
3、照明、信号灯电路分析:控制变压器TC输出110V和220V电压,作为机床照明灯、信号灯的电源。EL为机床的照明灯,由开关SA控制;HL为电源的信号灯。他们分别采用FU和FU3作为短路保护
4、CA6140普通车床故障现象与说明:
1)接触器KM吸合,主轴电动机不运转。
2)冷却泵电动机不运转,继电器KA1吸合。
3)继电器KA2吸合,刀架快速电动机不运转。
4)控制变压器无电源输入,控制电路全部失效。
5)电源指示与照明正常,电动机控制失效。
6)主轴电动机只能点动,无法自锁。
7)主轴、冷却泵电动机不运转,其他正常。
8)刀架电动机不运转,其他正常。
9)冷却泵电动机不运转,其他正常。
10)工作电源指示灯不亮,其他正常。
11)无照明灯,其他正常。
12)电动机无法启动运行,电源指示、照明正常
。
