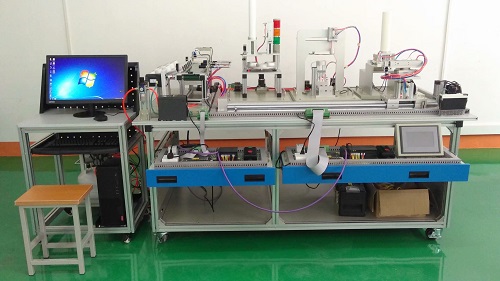

序号
|
名 称
|
主要元件或型号、规格
|
数量
|
1
|
实训桌
|
2100×1000×840 mm
(桌台采用的是30*60的铝型材) |
1张
|
2
|
触摸屏模块
|
7英寸 ,昆仑通态
|
1块
|
3
|
PLC模块
|
选用三菱FX3u-48MT 2台
FX3u-48MR 3台SC-09通信线、5根, FX3U-485BD通讯模块 5块 能完成(1)网络的硬件连接、调试;(2)网络参数设置、调试;(3)基于485现场总线多台PLC的复杂网络数据读写程序编写与调试。 |
1套
|
4
|
变频器模块
|
三菱D720 功率0.37KW
|
1块
|
5
|
电源模块
|
三相电源总开关(带漏电和短路保护)1个,熔断器3只,单相电源插座2个,安全插座5个;
|
1块
|
6
|
按钮模块
|
24 V/6 A、12 V/2 A各一组;急停按钮1只,转换开关2只,蜂鸣器1只,复位按钮黄、绿、红各1只,自锁按钮黄、绿、红各1只,24V指示灯黄、绿、红各2只;
|
1套
|
7
|
物料传送机部件
|
三相交流减速电机(AC380V,输出转速130r/min)1台,送料盘1个,光电开关1只;
|
1套
|
8
|
气动机械手部件
|
单出双杆气缸2只,气手爪1只,旋转气缸1只,磁性开关6只,气流阀6只,非标螺丝2只,双控电磁换向阀1只;单控电磁阀2只,电磁阀和气缸都采用日本SMC
|
1套
|
9
|
皮带输送机部件
|
三相减速电机(380 V,输出转速40r/min)1台,平皮带1355×49×2 mm 1条;
|
1套
|
10
|
加工机构
|
主要由物料台、物料夹紧装置、龙门式二维运动装置、主轴电机、刀具以及相应的传感器、磁性开关、电磁阀、步进电机及驱动器、主轴电机、滚珠丝杆副、支架、机械零部件构成。
|
1套
|
11
|
物件包装机构
|
主要由井式供料单元、三工位旋转工作台、平面轴承、冲压装配单元、光电传感器磁性开关(欧姆龙)、电磁阀、交流伺服电机及驱动器、支架、机械零部件构成。
|
1套
|
12
|
物件分拣部件
|
单出杆气缸3只,金属传感器1只,光传感器2只,磁性开关6只,物件导槽3个,单控电磁换向阀3只,气缸和电磁阀均采用日本SMC
|
1套
|
13
|
接线端子模块
|
接线端子和安全插座
|
1块
|
14
|
物料
|
金属5个,尼龙黑白各5个
|
15个
|
15
|
安全插线
|
|
1套
|
16
|
气管
|
Φ4Φ6,气管为蓝色,每台配有足量气管
|
1套
|
17
|
PLC编程线缆
|
|
1条
|
18
|
触摸屏与计算机通信线
|
|
1条
|
19
|
触摸屏与PLC通信线
|
|
1条
|
20
|
配套工具
|
茂育
|
1套
|
21
|
产品配套光盘
|
茂育
|
1套
|
22
|
线架
|
茂育
|
1个
|
23
|
电脑推车
|
电脑桌外形尺寸:长×宽×高=600mm×530mm×1000mm;
|
1台
|
24
|
静音空气压缩机
|
0Mpa-1.0Mpa,气泵噪音≦65分贝,符合国家标准
|
1台
|
25
|
说明书
|
实验指导书
|
1本
|
