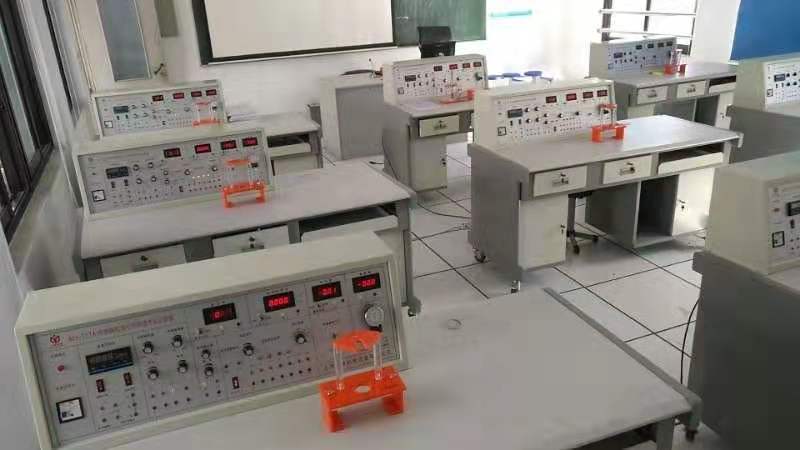

传感器实训室设备,传感器实训室装置,传感器实训平台

一、产品概述：（17种传感器）

传感器实训室设备是适应不同类别，不同层次的专业要。该设备主要用于各大、中专院校开设的“自动检测技术、传感器原理与技术、非电量电测技术、工业自动化仪表与控制、机械量电则等课程的实验需要。适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修、机械和机电一体化等专业的必修课程模块《自动控制技术》和非机电类专业的选修课程《工业自动化》模块的教学和实训。

二、技术参数：

1、输入电源：AC220V±5% 50±1Hz

2、额定电流：≤5A

3、直流电源：±5V ±15V

4、稳压系数：±1%

5、电压纹波：≤10mV

6、非线性误差：≤5%

7、测量精度：≤1%

8、功耗：100VA

9、输出电流：1A

10、相对温度：-5℃～40℃

11、相对湿度：＜85%（25℃）

12、实验台规格外形尺寸：1600×750×1100mm

三、主要结构：

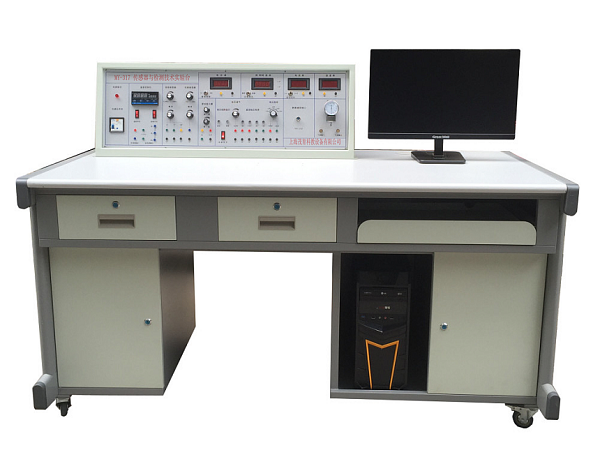

该设备由主控台、传感器、实验模块、位移台架、数据采集卡及处理软件、实验桌六部分组成，实验桌柜存放实验模块，抽屉存放各种传感器。

1、实验桌：规格1500×700×780mm，实验桌的两个特点柜可分别安放实验模板和计算机主机及键盘，中间抽屉安放传感器。实验桌面板采用密度板，防火板粘面后成形制作。实验台规格：920×280×340mm。

2、传感器：传感器外壳采用进口透明有机玻璃与硬聚氯制做，内部装置各种精密传感器，透明直观。

3、传感器转换电路板采用模块式结构，模块上印有转换原理图与接线口，学生做实验时快捷方便，有助于学生增加感性认识、提高实验效果，而且老师可以带到课堂上讲课用。

4、一个模块对应一类传感器，实验接线方便，电源具有自动保护功能。

5、学校选购可根据要求增减实验项目，实验项目还可以根据新产品的开发不断拓展。

四、主控台功能：

1、实验台提供四组直流稳压电源：±5V、±15V；±2V~±10V分五挡输出，2~24V可调，具有短路保护功能。

2、低频信号发生器：1Hz-30Hz输出连续可调，Vp-p值10V，最大输出电流0.5A。

3、音频信号发生器：0.4KHz-10KHz输出连续可调，输出电压范围：0VP~10VP连续可调，最大输出电流：0.5A（有效值0.4KHz）。

4、差动放大器：通频带0-10KHz，可接成同相、反相、差动结构，增益为1-150倍的直流放大器。

5、数字式电压表：三位半显示，量程±2V、±20V，输入阻抗100KΩ，精度1%。

6、数字式频率/转速表：由四只数码管，2只发光管组成，输入阻抗100KΩ，精度1%。频率测量范围1-9999 Hz，转速测量范围1-9999r/min。

7、温度表：0-150℃度，精度1%。

8、高精度温度控制PID调节仪，多种输入输出规格，具有人工智能调节以参数自整定功能。

9、机械式压力表：0-40Kpa，精度2%。

10、手动气压源：0-40Kpa。

三源部分：

1、加热源：16V交流电源加热，温度控制范围0~150℃。

2、转动源：0-12V直流电源驱动，转速可调范围0~2400转/分。

3、振动源：振动频率1-30Hz（可调），共振频率13Hz左右。

数据采集卡及处理软件：

数据采集工作12位AD转换、RS232、USB接口，分辨率由1/22048，采样周期1m-100ms，采样速度可选择，即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面，可以进行实验项目选择与编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。

五、传感器种类及技术指标：（参考值）

序号	实验模块	传感器名称	量程	精度
1	电阻霍尔式传感器模块	电阻式传感器	±2mm	±1.5%
2		霍尔式传感器	≥2mm	0.1%
3	电容式传感器模块	电容式传感器	±5mm	±1.3%
4	电感式传感器模块	电感式传感器	±5mm	±3%
5	光电式传感器模块	光电式传感器	0-2400转/分	≤1.5%
6	涡流式传感器模块	涡流式传感器	≥1mm	±3%
7	温度式传感器模块	温度式传感器	0-100℃	±2%
8		磁电式传感器		0.5V/m
9	压电式加速度传感器模块	压电式加速度传器	1-30Hz	±2%/s
10	光纤式传感器模块	光纤式传感器	≥1.5mm	±1.5%
11	压力传感器模块	压力传感器	0-50kpa	±2%
12	超声波传感器模块	超声波传感器	20-60cm	1cm
13		MQ3气敏传感器	50-200ppm
14	湿敏传感器模块	湿敏传感器	10-95%RH	±5%
15		霍尔式测速传感器	0-2400转/分	±1.5%
16		涡流测速传感器	0-2400转/分	≤1.5%
17		磁电测转速传感器	0-2400转/分	≤1.5%
18		转速传感器	0-2400转/分	≤1.5%

六、传感器实验内容如下：带*为实验为思考实验

实验一	电阻式传感器的单臂电桥性能实验
实验二	电阻式传感器的半桥性能实验
实验三	电阻式传感器的全桥性能实验
实验四	电阻式传感器的单臂、半桥和全桥的比较实验
实验五	电阻式传感器的振动实验*
实验六	电阻式传感器的电子秤实验*
实验七	变面积式电容传感器特性实验
实验八	差动式电容传感器特性实验
实验九	电容传感器的振动实验*
实验十	电容传感器的电子秤实验*
实验十一	差动变压器的特性实验
实验十二	自感式差动变压器的特性实验
实验十三	差动变压器的性能实验
实验十四	激励频率对差动变压器特性的影响
实验十五	差动变压器的振动实验*
实验十六	差动变压器的电子秤实验*
实验十七	光电式传感器的转速测量实验
实验十八	光电式传感器的旋转方向测量实验
实验十九	接近式霍尔传感器实验
实验二十	霍尔传感器的转速测量实验
实验二十一	霍尔传感器的振动测量实验
实验二十二	涡流传感器的位移特性实验
实验二十三	被测体材质对涡流传感器特性的影响实验
实验二十四	涡流式传感器的振动实验
实验二十五	涡流式传感器的转速测量实验
实验二十六	温度传感器及温度控制实验（AD590）
实验二十七	磁电式传感器的特性实验
实验二十八	磁电式传感器的转速测量实验
实验二十九	磁电式传感器的应用实验*
实验三十	压电加速度式传感器的特性实验
实验三十一	光纤传感器的位移特性实验
实验三十二	光纤传感器的振动实验
实验三十三	光纤传感器的转速测量实验
实验三十四	压阻式压力传感器的特性实验
实验三十五	压阻式压力传感器的差压测量实验*
实验三十六	超声波传感器的位移特性实验
实验三十七	超声波传感器的应用实验
实验三十八	气敏传感器的原理实验
实验三十九	湿度式传感器原理实验

七、传感器配置清单：

序号	器件名称	单位	数量
1	实训台	台	1
2	实训桌	张	1
3	升降圆凳	张	2
4	电阻式霍尔式传感器转换电路	块	1
5	电容式传感器转换电路	块	1
6	电感式传感器转换电路	块	1
7	光电式传感器转换电路	块	1
8	涡流式传感器转换电路	块	1
9	温度式传感器转换电路	块	1
10	压电加速度式传感器转换电路	块	1
11	光纤式传感器转换电路	块	1
12	压力传感器转换电路	块	1
13	超声波传感器转换电路	块	1
14	湿敏传感器转换电路	块	1
15	电阻式传感器	个	1
16	电容式传感器	个	1
17	霍尔式传感器	个	1
18	电感式传感器	个	1
19	光电式传感器	个	1
20	涡流式传感器	个	1
21	涡流测速传感器	个	1
22	温度式传感器	个	1
23	磁电式传感器	个	1
24	磁电测速传感器	个	1
25	压电加速度式传感器	个	1
26	光纤式传感器	个	1
27	压力传感器	个	1
28	超声波传感器	对	2
29	气敏传感器	个	1
30	湿敏传感器	个	1
31	霍尔式转速传感器	个	1
32	转速传感器	个	1
33	位移台架	套	1
34	光纤位移台架	个	1
35	测微器	把	1
36	压力表	只	1
37	橡皮气囊	个	1
38	三通管	条	1
39	铁片、铜片、铝片各一片	片	3
40	温度计0-100℃	条	1
41	Φ8×4磁钢	粒	1
42	超声波反射挡板	块	1
43	传感器实验指导书	册	1
44	实验连接导线	条	25
45	数据采集连接线	条	1
46	数据采集处理软件	盘	1
