滑环电动机频敏变阻起动控制实训柜,电机实训室装置
一、产品概述：
滑环电动机频敏变阻起动控制实训柜，滑环电动机频敏变阻起动控制实训设备，电机实训室装置是将绕线式电机转子回路通过滑环、碳刷引入地面的频敏变阻起动柜内，在电机起动时，串入频敏变阻器，随着电机转速的增加，转子电流频率的降低，频敏变阻器阻抗逐步减少，达到连续限制电机起动电流的目的。电机起动结束后、还需通过接触器或短路环将频敏变阻短接（部分中小型电机在转子上装有短路环）。
串联频敏变阻器起动，由于频敏变阻器实际上是一个电感元件，它降低了电机的功率因数，电机的起动比小于0.55。因此，它一般用在对起动转矩要求不高的风机、水泵、空压机和球磨机电机上。滑环电动机频敏变阻起动控制实训柜适合于交流50Hz，电压AC380V。电流0至20A的三相绕线型异步电动机的起动，停止及运行控制。
适用于不需要频繁操作，不可逆，不调速和不要求制动的场所，起动过程在转子回路中接有频敏变阻器。其阻抗值随着电动机转速的上升，即转子电流频率的减低而自动减小，从而达到限制起动电流及保证转矩的效果。改善了电动机起动过程对输电路的影响。
二、工作条件：
1、输入电源：三相五线AC380V±5%，工频50Hz，电流20A
2、海拔高度：海拔不超过1500m；
3、环境温度：周围介质温度不高于+40℃，不低于-5℃；
4、空气湿度：空气相对湿度不高于80%；
5、安装角度：与垂直面的倾斜度不超过5；
6、在无爆炸危险的介质中，且介质中无足以腐蚀金属和绝缘的气体及导电尘埃的地方；
7、外形尺寸：1000×600×2000mm（长宽高）；
8、设备重量：≤120Kg。
三、结构特点：

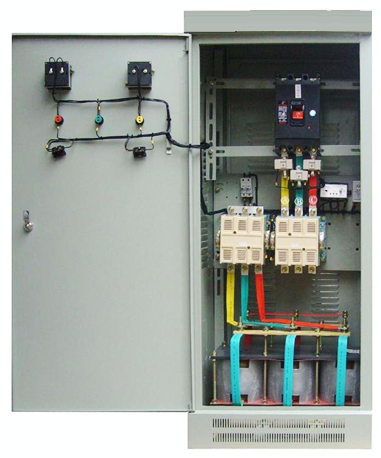

1、频敏起动控制柜为柜式防护结构，由频繁变阻器、自动开关、交流接触器、热继电器、时间继电器等主要元件组成，分别装于控制柜内，指示电表及控制按纽等则分别装于正面门板上。
2、频敏起动控制柜前后分别设有开启的门，以便安装检修； 电动机的短路自动保护采用自动开关，过载自动保护装置采用具有温度补偿的JR 型双金属式热继电器，零电压自动保护在一般情况下由接触器自身来完成； 频敏变阻器一般均备有调节抽头，以适应各种不同情况下电动机起动用；控制柜采用自动控制方式，由控制按钮进行操作。
3、时间继电器为可调节，在5-60秒钟以内,可以自由调节控制时间；为便于集中控制观测电动机运行情况，对于控制电机容量在45千瓦及以上的控制箱均装有指示电表。
4、频敏起动控制柜 起动性能 能自动地完成电动机的起动过程； 电动机起动过程中，定子电流不超过2.5倍额定电流；从冷态开始，允许连续起动三次但时间总和应不超过80S，两次时间隔大于30S；
