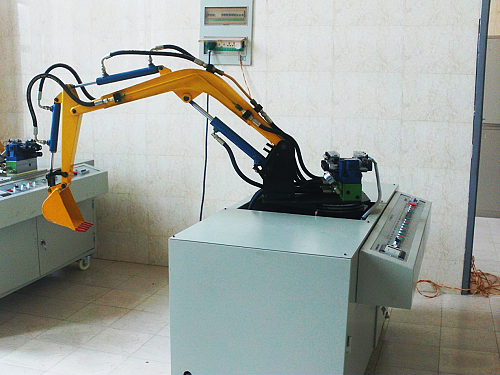

现代挖掘机220LC液压模拟实验台,现代挖掘机220LC液压模拟实验装

一、产品概述：

现代挖掘机220LC液压模拟实验台是配合大中院校、部队、工程机械专业的培训技能之用，该设备选用液压传动各元部件结构及工作原理观摩、拆装实验装，展示系统的结构与原理；适用工程专业各类型实训与考核。

二、实验项目：

1、液压传动各元部件结构及工作原理观摩、拆装实验。

2、液压挖掘机械演示控制实验。

3、PLC软件仿真演示及控制实验。

4、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。

三、实验内容：

1、液压传动各部件结构及工作原理观摩、拆装实验

1）机械部件的测绘与分析；

2）液压控制系统原理的学习与分析。

2、液压挖掘机械演示控制实验

1）挖掘作业，铲斗和斗杆复合进行工作实验；

2）回转作业，动臂提升同时平台回转；

3）卸料作业，斗杆和铲斗工作同时大臂可调整位置高度；

4）返回，平台回转、动臂和斗杆配合回到挖掘开始位置。

3 、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。

1) PLC指令编程、梯形图编程学习；

2) PLC编程软件的学习与使用；

3) PLC与计算机的通讯、在线调试；

4) PLC在液压传动控制中的应用以及控制方案的优化。

四、性能与特点：

1、实验台采用冷轧钢板（并经过喷塑、防腐处理）制作，台式结构，控制操作于一体。

2、电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。

3、挖掘机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模以操作机械进行工作。

4、挖掘机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。

5、实验控制采用手动控制和自动控制两种方式。

6、实验部件采用耐压胶管，压力可达到25Mpa。

7、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。

五、主要技术参数：

1、电机型号：功率：1.5KW 　转速：1420r/min

2、油泵型号：vp12-08　额定压力：7Mpa　额定流量：8ml/rev

六、设备设置故障内容：

1、提臂动力不足故障

2、转向沉重故障

3、分配阀压力过低故障

4、工作压力过低故障

5、工作流量不足故障

6、液压油温过高故障

7、液压油滤网堵塞故障
