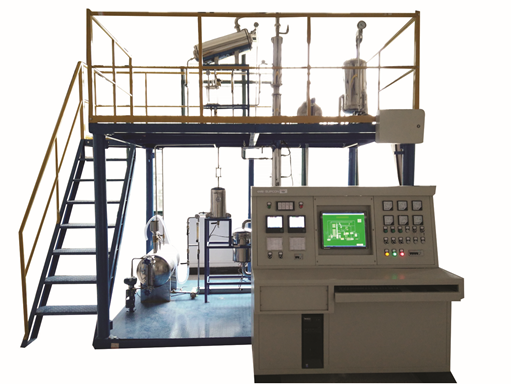

精馏操作实训装置,精馏操作实训设备,精馏操作实训平台

分项	说明
装置功能	1、精馏操作实训装置通过进行再沸器温控操作；塔釜液位测控操作；采出液浓度与产量联调操作，实现间歇精馏岗位技能培训。 2、通过进行全塔性能测定；连续进料下部分回流操作；回流比调节；冷凝系统水量及水温调节；进料预热系统调节；塔视镜及分配罐状况控制，实现连续精馏岗位技能培训。 3、通过进行再沸器温控操作；塔釜液位测控操作；采出液浓度与产量联调操作。冷凝系统水量及水温调节；进料预热系统调节；塔视镜及分配罐状况控制；实现精馏现场工控岗位技能培训。 4、通过进行全塔温度、浓度分布检测；全塔、各液相检测点取样分析操作；塔流体力学性能及筛板塔气液鼓泡接触控制，实现质量控制岗位技能培训。 5、通过计量泵、变频器、涡轮流量计、电压变送器、功率变送器、压力变送器、热电阻、声光报警器、调压模块及各类就地弹簧指针表等的使用，单回路、串级控制和比值控制等控制方案的实施，实现化工仪表岗位技能培训。 6、通过现场控制台仪表与微机通讯，实时数据采集及过程监控；总控室控制台与现场控制台通讯，各操作工段切换、远程监控、流程组态的上传下载等实现就地及远程控制岗位技能培训。
整机参数	设备主体：3700x2000x3500mm(长x宽x高)，(可根据实训场地实际高度和场地面积进行调整)，整机采用钢制喷塑框架，带两层操作平台，一层平面方便安装、检修，二层有安全斜梯通上并有护栏、防滑板。
电气系统	标准工业操作台，内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源等。外型尺寸: 1400x800x1300mm(长x宽x高)。
公用设施	水：冷凝器冷却水由现场接入。电：电压AC380V，功率2KW，三相四线制（三火线一零线）。需配置1~2个接地点（安全地及信号地）。
主要设备	进料泵、回流泵、出料泵：计量泵，变频控制。循环泵：不锈钢，型号CL18GR-15，10L/min。真空泵：2XZ -2 ,380V 抽气量2L/S。精镏塔：主体304不锈钢φ76x100mm，共15节，带玻璃观测段，上、下段，304不锈钢φ76x200mm；塔板为筛板。原料液预热器：304不锈钢φ50x300mm，功率0.6kW。塔底再沸器：304不锈钢φ159x300mm，功率2.5kW。塔顶冷凝器：304不锈钢水冷，面积0.4m²（Φ108x400mm，带折流板）。塔顶再冷器：304不锈钢水冷，面积0.2m²（Φ108x400mm）。塔底冷凝器：304不锈钢水冷，面积0.2m²（Φ108x400mm）。原料液储罐：304不锈钢φ300x400mm。塔顶产品储罐：304不锈钢φ219x400mm。塔底产品储罐：304不锈钢φ273x400mm。塔顶凝液罐：304不锈钢φ76x400mm。真空缓冲罐：304不锈钢φ219x400mm。操作站型号：配置不低于E3400/1G/160G/DVD/集成显卡/17"液晶/光电键鼠/WINXPHOME中文版。
上位机监控软件	RS485/232通讯转换器,MCGS工业组态软件一套（附64点软件狗），在线监控软件一套。
测控组成	变量	检测机构	显示机构	执行机构
	原料预热器出口温度控制	PT100 铂电阻	宇电AI708	调压模块
	精馏塔塔顶温度控制	PT100铂电阻	宇电AI708	自控
	精馏塔塔板温度	PT100 铂电阻	宇电AI702	自控
	精馏塔塔釜气相温度	PT100 铂电阻	宇电AI501	自控
	再沸器加热电压控制	电压变送器	宇电AI518	调压模块
	塔顶冷凝器气相进口温度	双金属温度计	现场显示	阀控
	塔顶冷凝器冷却水出口温度	双金属温度计	现场显示	阀控
	塔顶冷凝器产品出口温度	双金属温度计	现场显示	阀控
	塔底换热器冷却水出口温度	双金属温度计	现场显示	阀控
	塔底换热器产品出口温度	双金属温度计	现场显示	阀控
	回流液进塔温度	双金属温度计	现场显示	阀控
	原料泵出口温度	双金属温度计	现场显示	阀控
	冷却水进口温度	双金属温度计	现场显示	阀控
	精馏塔塔底压力	压力变送器	宇电AI501	自控
	精馏塔顶部出口压力	压力变送器	宇电AI501	自控
	真空缓冲罐压力	指针压力表	现场显示	阀控
	原料罐压力	指针压力表	现场显示	阀控
	产品罐压力	指针压力表	现场显示	阀控
	塔底产品流量	玻璃转子流量计	现场显示	阀控
	回流液流量控制	转子流量计	现场显示	变频器
	产品流量控制	转子流量计	现场显示	变频器
	原料液流量控制	转子流量计	现场显示	变频器
	冷却水消耗量	涡轮流量计	宇电AI708H积算	阀控
	精馏塔塔釜液位控制	磁翻板远传液位计	宇电AI501报警	自控
	塔顶冷凝液罐液位控制	磁翻板远传液位计	宇电AI708报警	自控
	原料罐A液位	磁翻板远传液位计	宇电AI501	自控
	原料罐B液位	磁翻板远传液位计	宇电AI501	自控
	塔底产品罐液位	标尺玻璃管液位计	现场显示	自控
	塔顶冷凝器气相进口温度	双金属温度计	现场显示	自控
	塔顶冷凝器冷却水出口温度	双金属温度计	现场显示	自控
	塔顶冷凝器产品出口温度	双金属温度计	现场显示	调压模块
	塔底换热器冷却水出口温度	双金属温度计	现场显示	自控
	塔顶产品罐液位	标尺玻璃管液位计	现场显示	自控
	电消耗量	功率变送器	宇电AI708H积算	自控
