机械零件实训室的功能、主要设备及实训项目介绍
2022-10-14
机械零件实训室的功能、主要设备及实训项目介绍
机械零件实训室承担数控、机电、石油专业的《综合机械基础》、《机械制造基础》和《石油矿场机械使用与维护》三门学科的实验课教学任务,通过实验使学生了解硬度测定的基本原理及应用范围,了解硬度计的主要结构及操作方法,分析淬火对钢性能的影响,从而使学生了解不同的钢材含碳量不同硬度也不同以及如何提高钢的硬度;观察碳钢和铸铁的组织分析成分对显微组织的影响,从而加深理解成分、组织与性能之间的相互关系,加深了学生对理论知识的理解,有效地把理论知识和实验相结合。掌握齿轮范成仪的使用方法以及用范成法加工渐开线齿轮的基本原理,观察齿廓形成过程,建立变位齿轮的基本概念,能区别标准齿轮和变位齿轮;掌握用游标卡尺测定渐开线直尺圆柱齿轮基本参数的方法,通过测量和计算掌握有关齿轮各参数之间的相互关系。
一、
主要功能:
测定不同金属材料的硬度;钢的热处理;观察碳钢和铸铁的组织;测绘平面机构运动简图;加工标准齿轮和变位齿轮;测量渐开线直齿圆柱齿轮参数;减速器拆装
二、
主要设备:

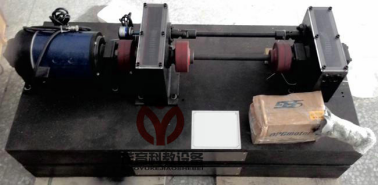

1、MY-571 齿轮效率综合实验台
设计目的:由于由齿轮传动部件-减速器构成的传动系统是机械设计的主要内容,因此对减速器传动系统(包括联轴节)的动态了解将使学生对减速器的设计有更加深刻的认识,以提高学生的综合设计能力,同时为了煅练学生的动手能力,我们设计让学生自己装配实验台。
机械部分:
1)该实验台采用台式结构负载采用磁粉制动方式,实验齿轮有单级圆柱直齿轮
斜齿圆柱齿轮:m=2,i=10
蜗轮蜗杆:m=2,i=50
圆锥齿轮:m=2,i=5
2)检测齿轮可更换装配。
3)减速器顶部有透明视窗,以观察齿轮啮合情况,并可更换不同润滑油。

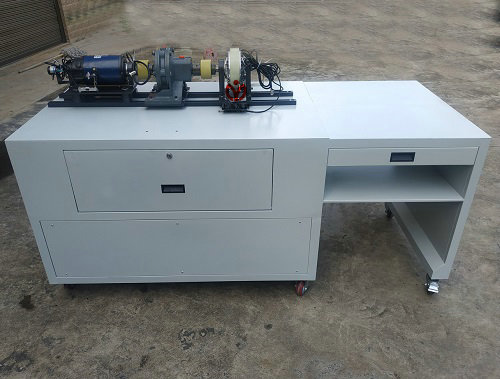

2、MY-572 封闭功率流式齿轮传动效率实验台
本实验台采用悬挂式齿轮箱不停机加载方式,加载方便、操作简单安全、耗能少。在数据处理方面,既可直接抄录数据手工计算,也可以和计算机接口组成具有数据采集处理,结果曲线显示,信息储存、打印输出等多种功能的自动化处理系统。该系统具有体积小、重量轻、电机一体化相结合等特点。
实验目的:
1)了解封闭功率流式齿轮实验台的基本原理、特点及测定齿轮传动效率的方法。
2)通过改变载荷,测出不同载荷下的传动效率和功率。输出T1-T9关系曲线及η-T9曲线。其中T1为轮系输入扭矩(即电机输出扭矩),T9为封闭扭矩(也即载荷扭矩)。η为齿轮传动效率。
3)具有网络通讯口联接本公司开发出来的多机通讯转换器,用一台PC机连接成一个小系统的局域网络实验系统。可大大提高实验室计算机的使用效率,使实验室工作向智能化、网络化发展。

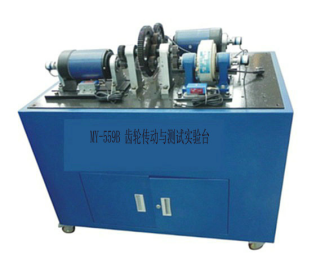

3、MY-559B 齿轮传动与测试实验台
本实验台采用模块化结构,由2K-H(WW)齿轮传动,蜗轮副传动装置、联轴器、直流电机、加载装置模块等组成,学员可根据实验方案自己动手进行传动连接、安装调试和测试,进行设计性实验、综合性实验,可实现齿轮传动,蜗轮副传动实验,并可对其传动效率做出可视化分析。
性能特点:实验台应采用独立的平台结构,原动件、被试件以及负载为独立的模块结构,根据实验要求可自行拼结组装,原动件与负载应配安装导轨,可根据不同被试件的尺寸作安装调整,实验台操作面底板应采用内置翻盖结构。系统应采用传感器和A/D采集并转换成输入轴和输出轴的驱动力矩和制动力矩数据,采用角位移传感器和A/D采集并转换成输入轴和输出轴的转数。系统机械传递装置应包括2K-H(WW)齿轮正号机构和蜗杆副传动两种典型机构,负载装置应采用磁粉制动器。

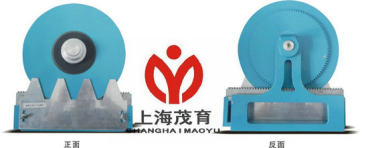

4、MY-525 齿轮范成仪
功能及特点:用于机械原理(机械设计基础)课程开设的“渐开线齿轮范成实验”,理解渐开线齿轮轮廓形成过程和范成法加工原理,掌握渐开线产生根切和避免根切的方法,演示刀具变位对位齿形变化及对齿轮各参数的影响。
主要参数:1)配模数m=8 m=20齿条插齿刀各一把;2)外型尺寸:330x310x110同一模数m=2两扇形齿轮(Z1=135,Z2=80)。说明:同一齿轮的加工工具可加工不同齿数的齿轮。范成仪在人机的基础上进行精心设计大方美观。制作材料除加工插齿刀具外全部采用铝合金制作。

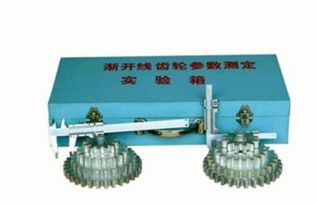

5、MY-545 渐开线齿轮参数测定实验箱
功能及特点:能测定齿轮各部分几何尺寸和参数的关系;通过8个齿轮组合可得到:标准齿轮传动、零传动、正传动(正变位传动)和负传动(负变位传动)等实验数据。

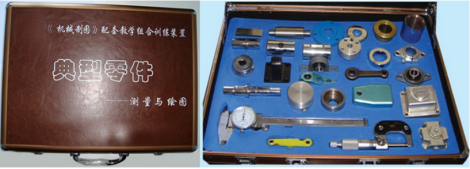

6、MY-585 典型零件实测绘图训练装置
产品特点:
1)项目实际化:以典型实际零件为训练对象;
2)功能系统化:看图找零件、零件测绘、零件绘图三位一体的训练模式;一视图、二视图、三视图和多视图零件由简单到复杂的训练过程。
3)学生大众化:小型、组合、便携式训练装置,两三人一组,让尽可能多的学生获得充分的训练机会;
4)教学标准化:配套的训练指导书,教和学都十分方便、教学效果显著;
5)管理便利化:零件、测量工具及指导书均放在一个精制的箱子里,管理十分方便。

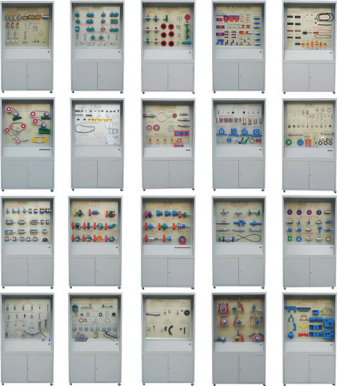

7、MY-31A 机械零件示教陈列柜
本陈列柜是现代各行业的基础,是物质生产的基本工具,其应用水平是一个国家技术水平和现代化程度的重要标志,也是信息化产业的基础。设计则是产品生产的第一道工序,其成败很大程度上是在本阶段决定的。在课程体系中的地位:专业基础课性质:是一门论述机械零件设计理论、研究机械零件设计方法的设计性技术基础课。是多学科知识的综合运用。具有综合性、设计性。本陈列柜是机械设计教学陈列柜理想设备,它介绍机械设计课程教学内容,以便学生课后自学,促使学生深化理解教学内容。本套陈列柜共分20个柜,每个柜的内容不同。

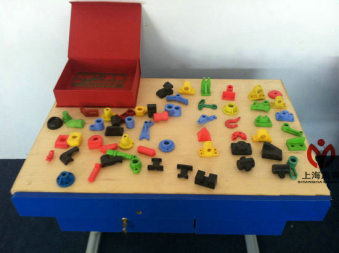

8、MYGC-1 工程制图实验室设备
本设备是工程界的语言,工程制图是理工科主要的技术基础课.如何更快地培养学生的空间思维能力,更有效地掌握绘图基本功,这是广大师生多年愿望。本系列包括:学生制图桌、教师演示台、活动转椅及配套仪器。其中学生制图桌经过多年的改进,现具有实用方便,配备齐全,轻巧大方,坚固耐用,拆装方便等特点。桌面可调节倾角、工作台下面抽屉供放学习资料工具书等。

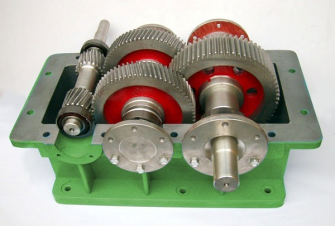

9、MY-MX05 减速器
教学模型
三、
实训项目:
测定金属材料的硬度;钢的热处理;碳钢的组织观察 ;铸铁的组织观察;
1.测绘平面机构运动简图;
2.范成原理;
3.渐开线直齿圆柱齿轮参数测定;
4.补鞋机构综合分析;
5.减速器拆装。
