液压装调实训室主要设备介绍及承担专业课程

液压装调实训室是开展液压传动实践教学、科研、社会服务的重要基地。是《液压与气动技术》、《液压与气动系统装调》等课程实验，课程设计、机电一体化、电气及机器人专业学生综合实训及毕业设计等实践基地，也是对外培训的教学平台。
一、面向专业
机电一体化、机电维修、机械设计与制造、数控技术等专业。
二、承担课程
《液压传动》、《液压与气动技术》、《液压气动应用技术与维护》、《液压实训》等课程。
三、主要设备

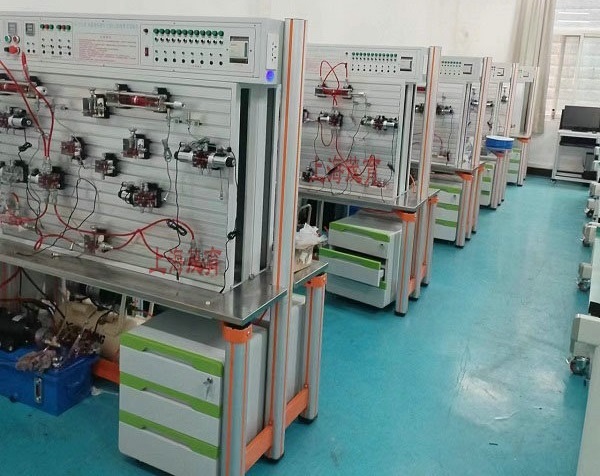

1、MYYA-33 液压安装调试实训装置

MYYA-33 液压安装调试实训装置由实训操作平台、电器控制单元、集成液压阀组、液压泵站、导线架等组成，全模块开放式结构设计，并配有强大的扩展功能。采用工业液压阀及工业标准管材、接头，以液压传动典型回路系统为对象，培养学生液压管路和液压元件的装拆与替换、硬管制作、液压回路系统调试等基本技能。适合职业院校相关专业“液压传动”“液压与气压传动”等课程的实训教学。
主要性能特点：
1）实验用电的安全性：本实验台采取高低压电分开方式380V泵站用电采取独立控制结构，并配置有电机软启动系统（自带过载、过热、短路、漏电保护），实验模块用电全部DC24V低压供电，保证学员用电时的安全；
2）电器元件：所用电器元器件全部采用国际国内知名厂家元器件，性价比高，性能稳定，安全系数高；
3）液压元件：全部采用北京华德液压工业液压元件，使用安全可靠，贴近工业化，性能参数完全符合教学大纲的要求，且完全符合工业应用标准；
4）实验设备的扩展性：实验配置方案可根据具体要求进行配置，也可对实验设备增加相应的模块盒来实现对实验台功能的扩展，所有模块盒都采用通用设计标准，可方便、随意的扩展；
5）安全保护：液压泵站设置安全保护措施，在出现操作故障的情况下，旋转卸荷按钮/急停按钮即可切断高压泵源，实现系统压力归零，可减少对液压元件的使用寿命的损坏及保障学生安全；
6）优良的液压供油系统：液压油泵采用法兰安装方式，大大的减小了工作运行噪音，并且液压供油系统在常规的基础上增加了调节系统，更加可靠的确保了实验过程中的供油稳定性；
7）油温智能监测：用于监测油箱的温度，当油箱液压油的温度超过设定温度时，冷却器自动开启，当油箱液压油温度低于设定温度时，冷却器自动停止，起到节能的作用；
8）设备的安全等级性：具有直流电源输出过载保护、缺相及相序保护、接地保护、电流型漏电保护（漏电动作电流≤30mA）、压力过载保护等功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型专用实训导线，防止触电。

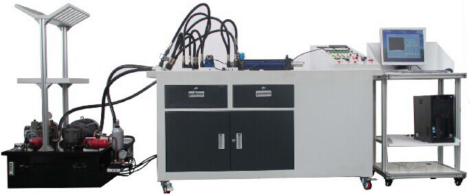

2、MYYA-12C液压气动PLC控制综合实训装置

本实训考核装置以典型的组合机床液压系统为实训对象，培养学生熟悉和了解液压传动的工作原理和基本概念、元件的组成特点和应用、组合机床液压系统的组成等。初步掌握液压系统的调试、常见液压系统故障的处理和排除能力。同时本装置还配有智能人机操作考核系统，教师可以通过上位机或智能人机操作系统进行故障的设置，学生通过故障现象并结合具体的电路进行分析，最后通过智能人机交换系统进行故障的排除，以提高学生的综合能力。适合各职业院校机电类专业“液压传动”、“液压与气压传动”等课程的实训教学。
功能特点：1）针对性强：可设置工业现场中液压系统一些常见的故障，锻炼学生分析问题和解决问题的能力。2）安全性好：设有液压泵反转、液压泵吸油口堵塞及过载保护等功能，以防止长时间处于故障状态使设备零件损坏。

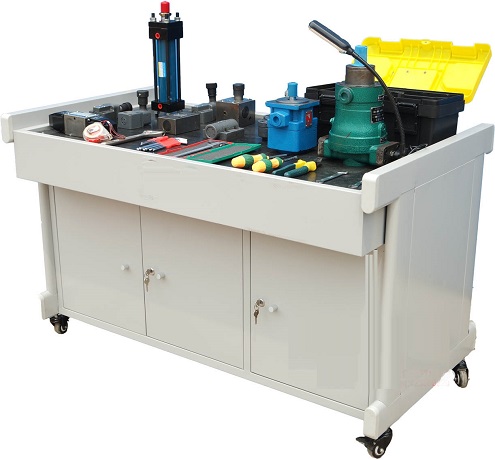

3、MYYA-31 液压元件拆装实训台

本拆装实训台采用金属框架制作，配有抽屉（带锁）尺寸为:1400mm×700mm×750mm台面上铺设防静电皮垫，同时台面上设有日光灯、小元器件盒。另外配备拆装用的所有工具（螺丝刀、内六角、呆扳手、手套等）
四、功能实现
液压实验室承担学院相关专业的液压实验、实训项目教学，以及对外液压培训任务。
教学培训项目有：
1、液压元件的拆装
利用液压元件拆装实训台对液压泵、液压马达、液压缸及各种控制阀进行拆装。
2、液压系统的安装调试
利用液压传动安装调试实训装置进行安装与调试。
3、液压系统的故障分析与排除
通过观察平台设置具有故障的液压系统的工作状况，分析其故障点并排除。
