燃气实训室简介

燃气实训室主要承担城市热能应用技术、制冷与空调技术专业等有关家用空调、中央空调的维修实训以及院内有关燃气设备的实训。
一、主要仪器设备：
实训设备包括壁挂式空调、柜式空调、大型中央空调模拟装置、燃气灶具热工性能测定装置、冰箱模拟装置、燃气灶、燃气热水器、燃气壁挂锅炉及暖通设备常用安装、维修工具等。

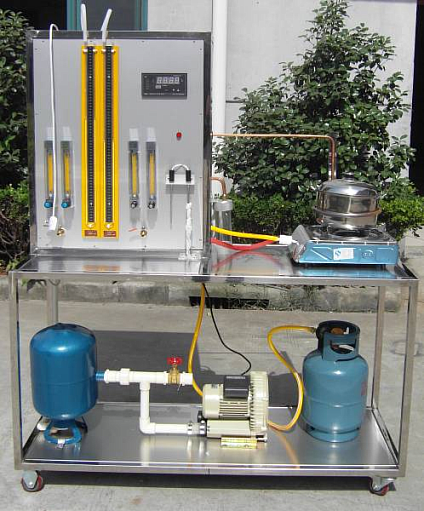

1、MYCN-17 燃气灶具热工性能测定装置

装置功能：

1）用于测定燃气灶具的热负荷及热效率

2）外形尺寸：1400×500×1600

主要配置：

1）燃气灶、燃气调压器、湿式气体流量计、标准铝锅、温度计、U型压力计、秒表、大气压力计、干湿温度计、搅拌器、小型气源钢瓶，可活动支架等。

2）家用液化石油气标准燃气灶1台

3）标准锅（26 cm）1套：附带搅拌器及温度计

4）湿式气体流量计,0-2 m3/h，分度值不大于0.02L

5）精密水银温度计：量程0～50℃，最小刻度0.1℃

6）精密水银温度计：量程50～100℃，最小刻度0.1℃

7）水银温度计：量程 0～50℃，最小刻度0.1℃，分度值≤0.5℃

8）电子天枰：测量范围0～20kg, 分度值为0.001kg

9）燃气调压器技术参数：放散压力范围RAF：0.0001～0.01Mpa；

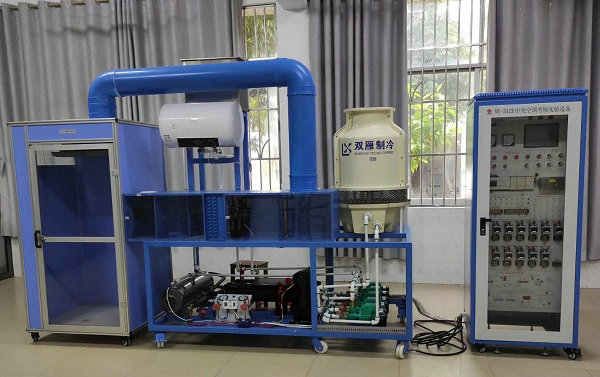

2、MYCN-15 中央空调实验设备

本装置适合高等职业院校、中等职业学校及本科院校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电机与电器、制冷和空调设备运用与维修等专业的《制冷空调机器设备》、《制冷空调装置的安装操作与维修》、《制冷空调自动化及机电一体化》、《空气调节技术与运用》等课程的教学与实训。

装置特点：

1）中央空调系统实训平台是根据目前国内建筑电气，楼宇智能化精心设计的综合实验装置，本装置结合当前安防领域的先进技术，从教学实验的要求的角度出发，以工程化的设计理念完整的实现了中央空调全空气调节系统的工作过程。

综合性；采用国内先进的二次回风系统，在同一台实验台上完整的完成不同制冷系统工况

工程化；数字输入输出模块整套控制系统大部分采用工业现场实际应用部件,水阀调节采用4-20MA电流输入型PDI调节方式，控制冷冻水流量。

开放性；装置采用透明化，开放性设计，学生能够清晰的了解整个系统工作原理

安全保护；装置设有强电漏电系统装置

2）实用性强控制器采用市场上广泛应用的DDC控制器及相关继电器、控制开关、指示灯、标准通信接口可编程控制器，上位机软件实时显示系统运行状态及数据。

3）直观性强实训装置直观展示了中央空调的系统结构、工作原理，可清楚的看到制冷循环系统结构及主要部件的实物，系统还配置有系统完整流程图、交流电压表、交流电流表、真空压力表、信号指示灯使整个系统的实时工作状态一目了然；便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。

4）综合性强整套实训装置集制冷系统、电气控制系统、故障模拟系统于一体，满足对实训的要求。

5）中央空调制冷、制热循环输送管路：用最新型色铝塑管以及铜件连接,并标有明显的走向标志。输送管路经电磁阀、风机盘管输送给模拟房间或模拟风管、根据所需调节风速开关或风量。

6）带电脑串行接口,组成智能化测试装置：系统的控制软件采用全汉化菜单式操作。测温器是高精度的热电锅,自A/D摸数转换器转换成数字信号,经Rs232电脑接口输出,在电脑安置相关程序之后,屏上清楚记录、采样、通过打印机输出进行理论分析。

7）制冷量调节控制装置：

A）通过自动调节提高冷媒流量，可以有效降低压缩机的排气温度，扩大压缩机高效做功区。采用双向电子控制系统，可实现双向热泵功能、冷库控制，空用制冷机组，变频机组、中央空调机组的的节能控制和流量自动调整。

B）软件控制，能在线控制系统的温度，读取机组在最佳温度系统制冷冷媒的流量开度数，调整制冷机组的过热度，过冷度。该文本显示界面的左侧，以文本的形式实时显示当前机组的运行数据。在界面右侧的上半部分，是对通讯信息的显示，包括通讯角色及通讯端口的设定值以及对当前通讯状态的显示。在界面右侧的下半部分“数据信息”中，显示当前接收到哪种数据帧、接收到的数据帧的地址、等信息。具有上位机调节的线上和手动调节功能：

8）系统特点：

A）4路实时温度显示：控制器同时检测系统的制冷多点温度，来控制机组过冷/过热度。

B）阀的开度实时显示：控制对象为最大500P开度设定。可自行制冷系统制冷剂流量设定最小开度。

C）24路参数控制参数设置：控制器内所有与控制相关的温度参数、时间参数、控制参数、等24个参数都可以调整，以适应制冷/热泵/冷库/水机等设备。

D）自动调节：设备运行时有断电记忆功能，保持当前值不变。确保制冷/热泵/冷库/水机等状态下的阀门开度。

E）6路用户模拟环境数据入设定如下图：在调试中通过软件模拟设定，可模拟制冷主机组在各个温度条件下，阀的开度状态来积累大量数据，从而根据每一个制冷机组的特点来设定阀的标准开度值。具体参照24路参数设定

F）多达8路设备运行监控：在线监控机组的压缩机、膨胀阀、各点温度、保护动作电路等运行状态。

G）过冷/热度控制范围：2-15摄氏度。可自行设定制冷主机的过/冷、过热度为设计提供数据。

H）制冷剂：适应R134AR22R410A等其它冷媒

9）脱机手动设定

A）温度和开度可显示查询/设置：控制器所有检测到的温度都可以被查询开度也可以实时查询显示

B）调节功能：在机组开发和调试阶段，可以通过控制器手动调节功能，取得有效的试验数据。
