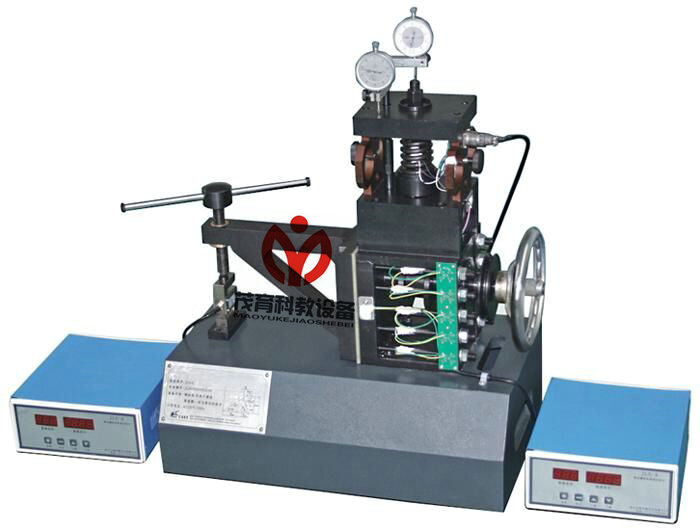

螺栓组及单螺栓联接静动态综合实验台,机械创新实训装置

一、螺栓组及单螺栓联接静动态综合实验台,机械创新实训装置,螺栓组及单螺栓联接静动态综合实验装置产品功能：

采用全新现代测试手段，利用传感器及计算机对螺栓联接静、动态参数进行采集、处理、仿真的实验设备，其设计紧密结合螺栓联接的教学内容，可完成螺栓应力与变形的测试与分析，测量数据稳定、重复性好，是当前理想的基础教学实验设备。

二、螺栓组及单螺栓联接静动态综合实验台,机械创新实训装置,螺栓组及单螺栓联接静动态综合实验装置性能特点：

1、该实验台为螺栓组及单螺栓的组合实验台，同时具有螺栓组静态实验及单螺栓静、动态实验组合功能。一台实验台可完成两种实验台的实验功能。

2、螺栓静动态受力、变形、刚度，轴向载荷，预紧拉力等实验。

3、通过计算机测试分析软件自动进行螺栓联接动静态实验，实现两种实验手段，可作综合性实验；

三、螺栓组及单螺栓联接静动态综合实验台,机械创新实训装置,螺栓组及单螺栓联接静动态综合实验装置实验项目及内容：

1、螺栓组载荷分布及其测试；

2、静态测试相对刚度变化对螺栓总拉力的影响；

3、动态测试相对刚度变化对螺栓应力幅值与动载荷幅值的影响。

4、电阻应变仪的工作原理及各测量点应变片的组桥方式

本仪器由精密恒流源,多路切换开关,前置放大器,低通滤波器,A/D转换器,单片机,显示电路,电源等部分组成见方框图。

四、螺栓组及单螺栓联接静动态综合实验台,机械创新实训装置,螺栓组及单螺栓联接静动态综合实验装置主要技术参数：

1、单相交流异步电机：90W、N=1400r/min

2、电阻应变片电阻值：R=120Ω；灵敏度系数：K=2.08

3、螺栓组实验螺栓：M12（10个）

4、实验单螺栓：M16（1个）

5、四路静动态测试仪：测量范围：0±30000με

1）零点不平衡：±10000με

2）基本误差：0.2﹪FS

3）分辨率：1με

4）零点漂移：±2με/4小时、±0.5με/℃

5）测量方式：1/4桥、半桥、全桥

6、外型尺寸：800×350×600mm
