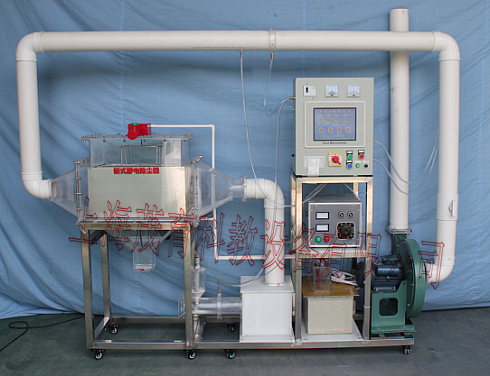

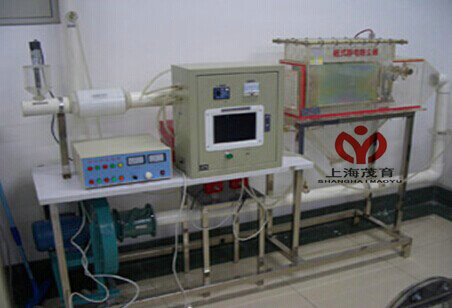

数据采集型板式静电除尘器,数据采集型板式静电除尘器实验装置
2022-07-04 10:35
控制屏和框架均为不锈钢，结构紧凑，外形美观，流程简单，操作方便，使学生对过程有感性认识。配有微电脑粉尘浓度检测系统、微电脑风量、风压检测系统，带有机械振打、卸灰的功能。
本装置具有高压下无法启动，短路保护等安全措施。
1、装置外形尺寸：长2500mm×宽600mm×高1500mm
2、电场电压：0～20kV（可调）
3、电晕极有效驱进速度：10m/s
4、电场风速：0.03m/s
5、气流速度：1.0m/s
6、气体的含尘浓度：<30g/m
7、电场电流：0～10mA
8、除尘效率： 95%以上
9、通道数：3个
10、压力降：<500Pa
11、机械振打频率50次/分钟
12、电源 380V 三相四线制 功率2000W
13、带微机接口和在线数据采集功能
1、微电脑进气粉尘浓度检测系统（日本进口传感器） 1套
2、微电脑尾气粉尘浓度检测系统（日本进口传感器） 1套
3、微电脑在线风量检测系统（日本进口传感器） 1套
4、微电脑在线风速检测系统（日本进口传感器） 1套
5、微电脑在线风压检测系统（日本进口压力传感器） 1套
6、10英寸液晶显示器（日本进口，高分辨率） 1套
7、在线温度、湿度检测系统（美国进口温度、湿度传感器） 1套
8、配套分析处理软件 1套 （能记录保存实验数据，数据变化曲线分析，取样时间设定，工作效率自动换算等功能）
9、数据处理分析系统 1套
10、计算机通讯接口 1套
11、控制检测系统开关电源 1套
12、高压静电电源 1套
13、集尘极 3块
14、电晕极 14条
15、高压电源线 1条
16、高压指示电压表 1个
17、高压指示电流表 1个
18、高压调节电位器 1个
19、信号指示灯 5个
20、专用测压软管 1套
21、气尘混合系统 1套
22、气体整流板 1套
23、统静压测口 2个
24、透明有机玻璃喇叭型进灰管段 1套
25、自动粉尘加料装置 1套
26、卸灰装置 1套
27、进出口风管 1套
28、人工取样口 2个
29、高压离心通风机 1台
30、风量调节阀 1套
31、调节电位器 1个
32、漏电保护开关 1个
33、指示按钮开关 6只
34、电源线 1批
35、工作电压表 1个
36、电流表 1个
37、金属电器控制箱 1台
38、支架、管道、开关等 1套
