太阳自动跟踪系统实验台,太阳自动跟踪系统实验装置
2022-07-07 10:39

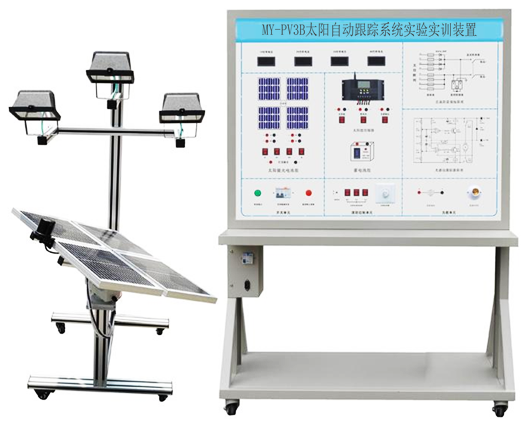

本实验台由阳光跟踪传感器、控制器和传动执行机构三部分组成。
1）阳光跟踪传感器：
在有效光照条件下的全程对阳光高精度测量，并将太阳光方位信号转换成电信号，传送给跟踪控制器。
跟踪控制器接收太阳光跟踪定位传感器的信号后，驱使传动执行机构运转，使太阳能电池板垂直于太阳光。
2）传动执行机构
采用独特的机械结构设计，实现水平方向360°、180°俯仰角度可以调节后固定，最大抗风可达10级。
二、太阳自动跟踪系统实验台,太阳自动跟踪系统实验装置,太阳自动跟踪系统实验设备主要特点：
1）通过三个模拟光源进行照射，模拟晨日、午日、夕日。
2）4块10W的太阳能电池板进行组串。
3）系统包括：太阳能光电传感器；太阳能电池组件；直流电机及控制器；太阳能控制器；蓄电池；太阳能跟踪器用电由蓄电池供给。
4）跟踪方式：双轴全自动跟踪
◆精度：±0.5°
◆水平回转角度：360°
◆俯仰角度：180°
◆控制器供电电源：DC 12V
◆电机供电电源：DC 12V
5）支架采用工业铝型材
三、太阳自动跟踪系统实验台,太阳自动跟踪系统实验装置,太阳自动跟踪系统实验设备技术指标：
1、跟踪方式：双轴全自动跟踪
2、跟踪精度：±1°
3、水平回转角度：360°
4、俯仰角度：180°
5、传动机构自重：2.5Kg （不含支架与电池板）
6、最大承重：10Kg
7、电机供电电源：DC 12V
8、控制器供电电源：DC 12V
9、系统年平均耗电量：0.1W
10、抗风等级：10级
11、系统自带上电复位及无光自复位功能
四、太阳自动跟踪系统实验台,太阳自动跟踪系统实验装置,太阳自动跟踪系统实验设备实验项目：
实验一：太阳能电池板特性实验系列
1、太阳能电池板开路电压测试实验
2、太阳能电池板短路电流测试实验
3、太阳能电板I-V特性测试实验
4、太阳能电池板最大输出功率计算实验
5、太阳能电池板转换效率测量实验
6、开路电压与相对光强的函数关系实验
7、短路电流与相对光强的函数关系实验
8、太阳能电池板暗伏安特性测试实验
9、太阳能组件输出特性测试实验
10、太阳能电池板的串联开路电压测试实验
11、太阳能电池板的串联短路电流测试实验
12、太阳能电池板的并联开路电压测试实验
13、太阳能电池板的并联短路电流测试实验
14、负载特性测试实验
实验二：太阳能蓄电池控制器实验系列
1、太阳能蓄电池充电控制实验
2、控制器充放电保护实验
3、蓄电池电压、电流测试实验
4、蓄电池电量估测实验
5、控制电池电流流入、输出实验
6、控制器光控-时控输出实验
实验三：跟踪器的实验内容：
1、逐日系统原理实验
2、太阳光跟踪定位传感器原理实验
3-3、环境对光伏转换影响实验
4、跟踪控制器操作实验
3-5、传动执行机构接线实训
3-6、太阳能光控跟踪实验
