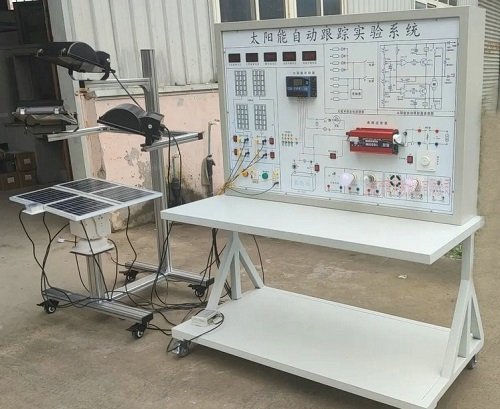

太阳自动跟踪系统实验实训装置,太阳自动跟踪系统实验实训设备

一、太阳自动跟踪系统实验实训装置,太阳自动跟踪系统实验实训设备,太阳自动跟踪系统实验实训平台产品概述：

本实训装置由阳光跟踪传感器、控制器和传动执行机构三部分组成。主要面向职高、大学、研究生、企业技工以太阳光跟踪为主课题的研究和培训。◆ 阳光跟踪传感器：在有效光照条件下的全程对阳光高精度测量，并将太阳光方位信号转换成电信号，传送。

◆ 给跟踪控制器：跟踪控制器接收太阳光跟踪定位传感器的信号后，驱使传动执行机构运转，使太阳能电池板垂直于太阳光。

◆ 传动执行机构：采用独特的机械结构设计，实现水平方向360°、180°俯仰角度可以调节后固定，最大抗风可达10级。

二、太阳自动跟踪系统实验实训装置,太阳自动跟踪系统实验实训设备,太阳自动跟踪系统实验实训平台技术指标：

◆ 跟踪方式：双轴全自动跟踪

◆ 跟踪精度：±1°

◆ 水平回转角度：360°

◆ 俯仰角度：180°

◆ 传动机构自重：8Kg （不含支架与电池板）

◆ 最大承重：25Kg（可装120W以下的电池板）

◆ 电机供电电源：DC 12V

◆ 控制器供电电源：DC 12V

◆ 系统年平均耗电量：0.1W

◆ 抗风等级：10级

三、太阳自动跟踪系统实验实训装置,太阳自动跟踪系统实验实训设备,太阳自动跟踪系统实验实训平台实验项目：

实验1、光伏阵列单元组成原理。

实验2、太阳能光电池能量转换组合原理。

实验3、阵列电子最大功率跟踪器原理。

实验4、阵列汇流与防雷接地原理。

实验5、阵列结构件、防腐安装原理。

实验6、最大功率跟踪器与光伏转换提效实验。

实验7、在不同天气和日照强度下光波对光伏转换效率的影响实验。

实验8、在不同季节太阳运轨变换下对光伏能量转换的影响实验

实验9、在不同季节太阳运轨变换仰角下角度对光伏能量转换的影响实验。

实验10、在不同季节环境温度变换下对光伏能量转换的影响实验。

实验11、阵列低、中、高通过开关组合后能量变换实验。

实验12、光感仪工作实效实验。
