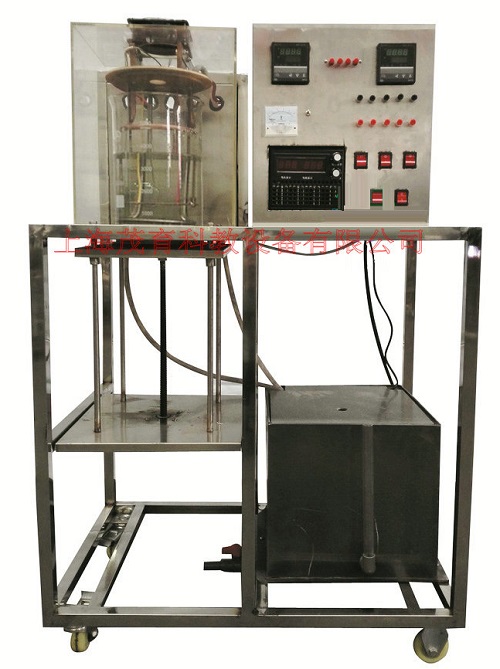

大容器内水沸腾放热实验装置,大容器内水沸腾放热实验设备
2022-07-12 10:22
一、大容器内水沸腾放热实验装置,大容器内水沸腾放热实验设备,大容器内水沸腾放热实验台实验目的：
1、观察水在大容器内沸腾的现象。
2、建立水泡状沸腾的感性认识。
3、通过改变试件热负荷，测定不同工况的电加热功率及表面温度，求出沸腾换热系数。
4、绘制大容器内水泡状沸腾区的沸腾曲线。
二、大容器内水沸腾放热实验装置,大容器内水沸腾放热实验设备,大容器内水沸腾放热实验台主要配置：
1、可上下移动的试件本体，
2、可控硅低电压大电流可调稳压整流器，
3、标准电阻，
4、分压箱，
5、转换开关，
6、热电偶热端，
7、热电偶冷端，
8、辅助电加热器，
9、冷却管，
10、不锈钢台架及控制屏。
三、大容器内水沸腾放热实验装置,大容器内水沸腾放热实验设备,大容器内水沸腾放热实验台技术参数：
1、输入电源：单相AC220V±10% 50Hz，功率2.0KW。
2、不锈钢薄壁试件：直径：φ3mm。
3、玻璃容器：容积：5000mL，辅助电加热器功率1.5KW。
4、高频低压直流电源，规格：电流：0-100A，电压：0-12V，输出方式：稳流限压、稳压限流可切换。
5、显示方式：电压、电流表显示，冷却方式：风冷。
6、温度测量：测量系统配置有智能温度控制仪表（PID调节控温，精度 ±0.2℃），高精度PID调压模块电路。
7、外形尺寸：1200×500×1500mm，外形为不锈钢可移动支架，带刹车轮。
