低压配电操作实训室设备,低压配电操作实训室装置
工作电源：三相五线 380V±5% 50Hz
安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
外形尺寸：660×600×2300mm
额定电流：100A
工作环境：温度0℃～50℃
相对湿度35～85% 海拔＜4000m
三、低压配电操作实训室设备,低压配电操作实训室装置产品结构：

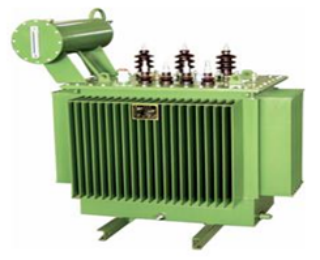

1、电力变压器的认知实训
2、电压器件的认知实训
3、低压一次回路图的测绘实训
4、低压二次回路图的测绘实训
5、计量柜的接线实训
6、进线柜的接线实训
7、电容补偿柜的接线实训
8、出线柜的接线实训

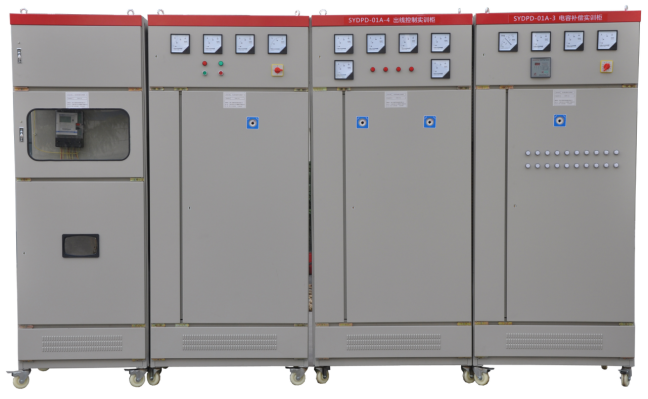

五、 低压柜由：计量柜、进线柜、补偿柜、出线柜四个柜体组成。
（一）MY-01A-1教学低压计量控制实训柜
1、设备概述：
主要由三相有功电能表、三相无功电能表、接线铝排等组成，用于计量线路中有功功率与无功功率。
2、技术参数：
1）.工作电源：三相五线 380V±5% 50Hz
2）.安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
3）.外形尺寸：660×600×2300mm
4）.额定电流：250A
5）.工作环境：温度0℃～50℃
6）.相对湿度35～85% 海拔＜4000m
3、设备结构
整个柜体为钢制结构，经过机械加工成形，外表面喷涂彩色环氧聚塑，坚固美观。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
（二）MY-01A-2教学低压进线控制实训柜
1、设备概述：
主要由隔离开关、万能低压断路器、控制按钮、指示灯等部分组成，主要用于线路中电源的隔离及带负载的启停控制。万能低压断路器具有手动及电动储能功能。
2、技术参数：
1）、工作电源：三相五线 380V±5% 50Hz
2）、安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
3）、外形尺寸：800×600×2300mm
4）、额定电流：250A
5）、工作环境：温度0℃～50℃
6）、相对湿度35～85% 海拔＜4000m
3、设备结构
整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
（三）MY-01A-3教学电容补偿实训柜
1、设备概述：
主要由无功功率自动补偿装置、补偿电容器、交流接触器、热过载继电器、电压表、功率因数表等部分组成，可根据驱动负载的性质自动地切换补偿电容的数量。
2、技术参数：
1）、工作电源：三相五线 380V±5% 50Hz
2）、安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
3）、外形尺寸：800×600×2300mm
4）、额定电流：125A
5）、工作环境：温度0℃～50℃
6）、相对湿度35～85% 海拔＜4000m
3、设备结构
整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
（四）MY-01A-4教学出线控制实训柜
1、设备概述：
主要由隔离开关、低压断路器、铝排等部分组成。可根据负载的大小选择相应规格的漏电断路器控制输出。
2、技术参数：
1）、工作电源：三相五线 380V±5% 50Hz
2）、安全保护：漏电保护（动作电流≤30Ma），过流保护，熔断器保护
3）、外形尺寸：860×600×2300mm
4）、额定电流：250A
5）、工作环境：温度0℃～50℃
6）、相对湿度35～85% 海拔＜4000m
3、设备结构
整个柜体为钢制结构，经过机械加工成型，外表面喷涂彩色环氧聚塑，坚固美观。柜体的底部采用带刹车的万向轮，移动和固定两相宜，方便调整设备的摆放位置。
