空气调节系统模拟实验台,空气调节系统模拟实验装置
2022-06-25 15:55
一、空气调节系统模拟实验台,空气调节系统模拟实验装置,空气调节系统模拟实验设备产品特点：
1、安全保护齐全：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护。
2、直观性好：装置直观展示了直流式空气调节系统的结构，风道采用有机玻璃面板，可清楚地看到空气循环系统的组成部件。
二、空气调节系统模拟实验台,空气调节系统模拟实验装置,空气调节系统模拟实验设备技术性能：
1、输入电源：单相三线 AC220V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、制冷剂：R22
4、装置容量：＜2.5kVA
5、重 量：100kg
6、外形尺寸：320cm×60cm×130cm
三、空气调节系统模拟实验台,空气调节系统模拟实验装置,空气调节系统模拟实验设备的基本配置及功能：
1、控制台

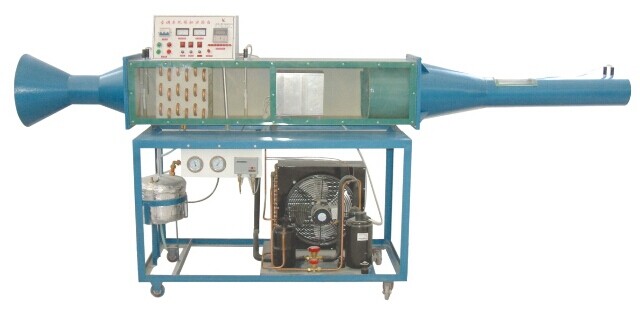

采用双层亚光密纹喷塑结构，造型新颖。最上层布置空气循环系统，可直观展示空气处理机组结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。
2、交流电源
单相三线220V交流电源供电，经漏电保护器，通过启、停开关控制总电源
3、测量仪表
温湿度传感器4只，为了能够直观地读数，将各组温湿度信号取出另接表头显示
温度测量范围为：-40℃～+120℃
湿度测量范围为：0%～100%
真空压力表3只（精度2.5级）
量程分别为-0.1MPa～1.5MPa、-0.1MPa～3.5MPa和0～0.4MPa，分别实时测量制冷系统低压侧、高压侧、和蒸汽发生器的压力
4、控制仪表
压力控制器2只
实时监测制冷系统低压侧压力、高压侧压力和蒸汽发生器压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源
5、变频器1只
三菱变频器0.4K，用于控制轴流风机风速及运行状态
6、空气处理机组
空气处理机包括粗效过滤器、蒸汽喷管、表冷器、加热器（两个300W）和轴流风机（额定转速1450r/min、流量1000m3/h、全压35Pa、功率90W、噪声59dB）
风冷制冷机组：由1匹全封闭压缩机、风冷冷凝器、干燥过滤器、毛细管、表冷器和加液阀组成
7、加湿系统：由蒸汽系统由蒸汽发生器和蒸汽喷管组成
四、空气调节系统模拟实验台,空气调节系统模拟实验装置,空气调节系统模拟实验设备实验项目：
全新风（直流式）空气调节系统夏季运行工况实验
全新风（直流式）空气调节系统冬季运行工况实验
