热网水利工况实验台,热网水利工况实验装置

一、热网水利工况实验台,热网水利工况实验装置,热网水利工况实验设备技术参数：

1、外形尺寸：1800×500×2300mm

2、工作电压：220V 功率：550W

二、热网水利工况实验台,热网水利工况实验装置,热网水利工况实验设备主要用途：

1、模拟热水网站，

2、进行多种水利工况模拟变化实验，

3、了解热网水压图的变化情况。

三、热网水利工况实验台,热网水利工况实验装置,热网水利工况实验设备主要配置：

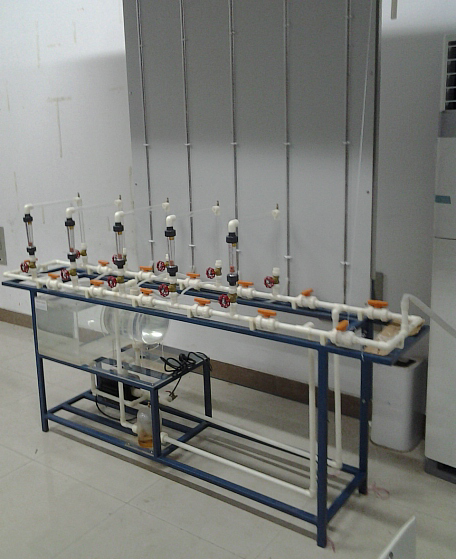

1、下半部由管道、阀门、流量计、稳压罐、锅炉、水泵组成，

2、用来模拟由5个用户组成的热水网路。

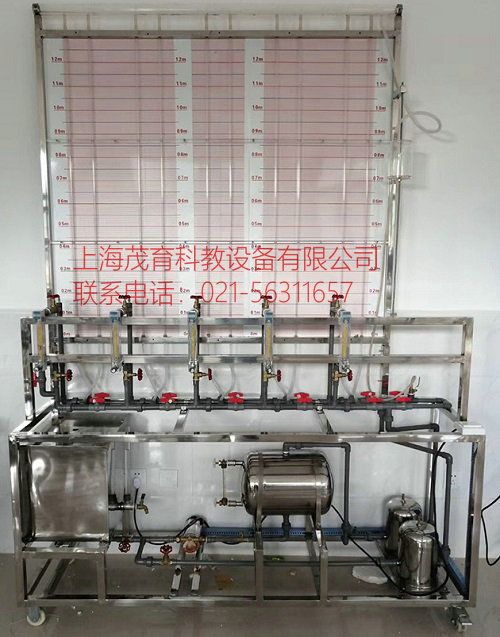

3、上半部有高位水箱和安装在一块垂直木版上的12根玻璃管，玻璃管的顶端与大气相通，玻璃管下端用胶管与网路分支点相接，用来测量热网用户连接点处的供水干管与回水干管的测压管水头（水压曲线高度）。每组用户的两支玻璃管间附有标尺以便直观的读出各点压力。
