电工电子实验台三端集成稳压电源的制作

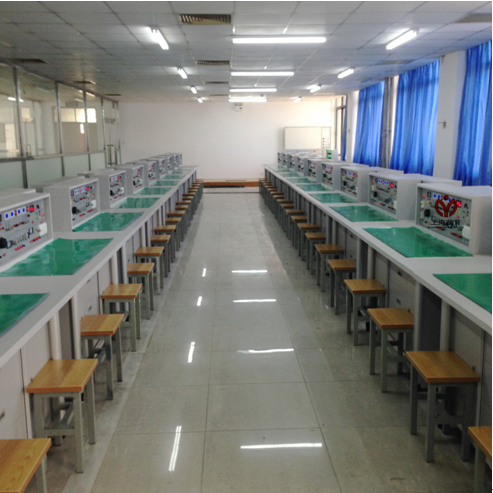

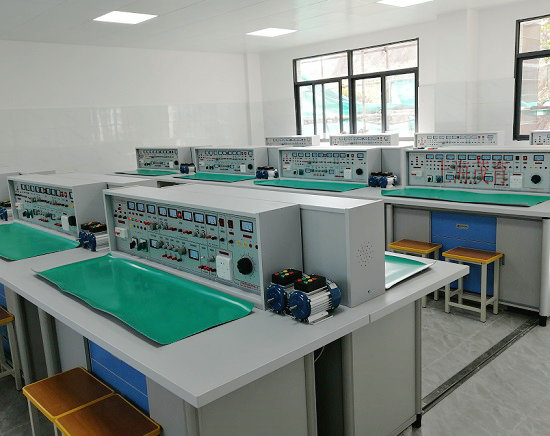

    电工电子实验台是电子实验与电子实训与考核有机的结合,做到资源共享一室多用,减少实验实训指导教师和教室。实验项目包括电子学、电子原理等课程的实验与实训,利用九孔通用万能实验底板和分立式透明元件盒灵活地组合实验,元器件可重复利用,实验方便,动脑动手能力强。
一、电工电子实验设备实训目的
1、掌握直流稳压电源的工作原理;
2、完成稳压器构成典型应用电路的方法。
二、器材
    示波器、自耦调压器、单相变压器(220V/12V)、直流毫安表(100mA)、数字万用表、LM7805、IN4007(4只)、电解电容(1000μF/25V、10μF/25V、1μF/25V)、瓷片电容0.1μF、电阻(120Ω)、电位器(470Ω/2W)。
三、实训步骤

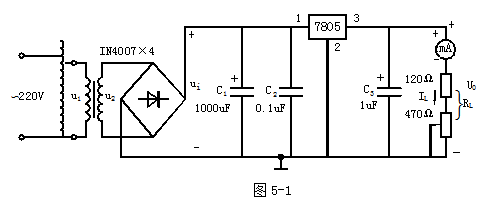

1、根据原理图5-1制好线路板(已配备),再根据原理图装配元器件并焊接好。
2、经指导老师检查无误后通电实验。
a、测量稳压电路的输出电压:调节调压器,使集成稳压电路的输入电压为8V~15V,测量稳压电路的输出电压。
b、测量稳压电路的外特性并计算输出电阻值R。
保持输入电压不变,空载时,IL为0,测量U0的数值,然后接上负载RL,调节RL,使IL分别为20mA、40mA、60mA、80mA、100mA时,用万用表DC档分别测量相应的U0值,记入表5-1中,并计算出内阻的平均值(Ro=ΔUo/ΔIL)。
表5-1
IL(mA) 0 20 40 60 80 100 内阻平均值
Ro=
Uo(V)
3、测量稳压系数
保持U1=220V,并使IL=60 mA,测量Uo,调节调压器模拟电网电压变化±10%,即分别测量U1=198V及242V时,对应的U1、Uo记入表5-2中,并计算稳压系数。
表5-2
测量值 U1 198V 220V 242V
Ui/Uo
计算值 ΔUi/Ui
ΔUo/Uo
