供配电实训室专业仪器设备基本配置推荐标准

一、供配电技术专业概述
    本课程是高等职业技术学校电气自动化技术专业重要的核心课程。
    通过本课程的学习和实践,使学生基本熟悉企业供配电系统结构、原理,初步掌握变配电运行及管理、电气设备的操作与维护、供电系统及设备的故障分析及排除等技能。养成安全、文明的操作习惯,从而基本具备供配电系统岗位群所需的职业素养。
二、教学目的与要求
1. 了解电力系统的组成,理解电力系统的运行特点和对电力系统的基本要求;
2. 掌握电网额定电压等级,掌握电网额定电压与电气设备的额定电压之间应当相互配合的关系;
3. 掌握电力系统的电压与电能质量;
4. 掌握电力系统中性点运行方式。
三、要求:

3.1 供配电实训室实训教学场所
3.1.1 使用面积:实训基地应根据师生的健康、安全和设备配置要求,确定其使用面积,并符合国家相关规定。
3.1.2 采光:实训室的采光应按照GB/T 50033的有关规定。
3.1.3 照明:实训室的照明要求符合GB 50034的有关规定。
3.1.4 通风:应符合GBJ 16的有关要求。
3.1.5 电气安装:应符合GB 16895的有关规定。
3.1.6 消防:应符合GBJ 16的有关规定。
3.1.7 安全标志:应符合GB 2893、GB 2894的有关要求。
3.1.8 安全与卫生:应符合GBZ 1的有关要求。
3.2 仪器设备:
3.2.1 供配电技术实训室仪器设备配置标准见《电工电子类专业仪器设备配置标准》。
3.2.2 供配电技术实训室仪器设备的配置数量,应能满足50人同时进行实训。
3.2.3 所配备的仪器设备,其质量应符合相关的国家标准或行业标准,并具有相应的产品质量证明。
3.2.4 各种仪器设备的安装使用应符合国家或行业标准。
附:实训基地设备基本配置标准
供配电实训室专业仪器设备基本配置推荐标准
实训教学场所 实训项目
(模块)
实训教学目标 仪 器 设 备
序号 名称 规格、主要参数或要求 单位 数量 执行标准代号 备注





1.计量设备的使用实训

2.配电柜安装实训

3.配电
电源与配电装置连接实训
1.掌握三相电能表(含IC卡电能表、分时段电能表)及计量用互感器的应用,形成电能计量设备的选择和使用能力;
2.掌握低压配电柜就位、水平度和垂直度测量和调整的技能,形成配电柜安装的能力;


1 母线装置 10kV:铜母线 50×4 mm,长度1 m,着相序色,按技术规程安装在实训场所适当位置;
低压:铝母线 50×4 mm,着相序色,不安装,按技术规程在实训场所安装位置预设母线支撑绝缘子。
3
2 电气钳台 母线折弯机构;
台虎钳。
4





4.低压供配电一次电路连接实训

5.低压供配电二次电路连接实训

6.电容器柜安装实训

7. 低压供配电系统继电保护动作值整定实训

8.  10 kV高压配电柜运行实训


3.熟悉母线的种类和规格,掌握母线平、立弯、扭弯和母线补偿装置制作的操作技能和母线与配电装置连接的技能,形成配电装置的进线装配能力;
4.了解大截面导线线头制作和电缆头制作的方法,初步形成供配电装置一次电路的装配能力;
5. 掌握配电系统中测量电流、电压、频率、功率因数、有功电能和无功电能测量电路连接的技能,形成供配电系统运行参数测量元件的选择和测量电路的装配能力;
6. 了解电容器在供配电系统中的作用和电力电容器的种类,掌握电容补偿电路的连接技能,形成对低压供配电系统功率因数进行补偿的能力;
7.了解低压供配电系统继电保护种类,掌握继电保护动作值整定的技能,形成低压供配电系统的保护能力;
8.了解高压开关柜开关配置和测量仪表,信号和故障指示灯的意义;
3 钳工工具 全套。 4
4 水平仪 常规。 4
5 磁力线坠 常规。 4
6 电缆头制作工具 压力钳、喷灯等。 4
7 变压器 10/0.4 kV,50 kVA。 2
8 高压柜 10 kV,有智能检测运行和故障参数检测装置,能进行故障分断的模拟操作。 11
9 环网柜 10 kV。 1
10 低压电容柜 0.4 kV,分组自动投入运行的低压电容柜。 1
11 低压配电柜 0.4 kV。 10

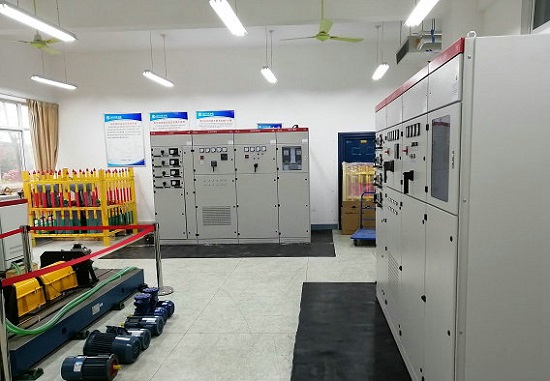

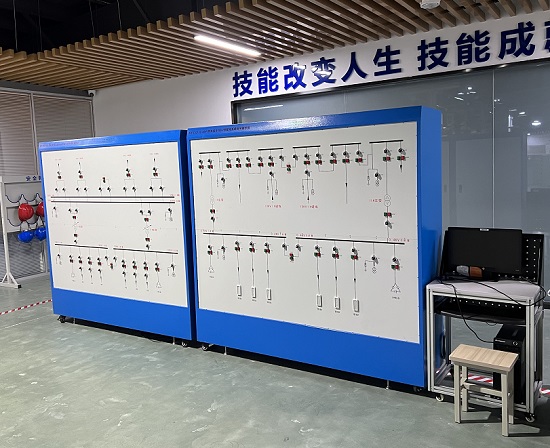

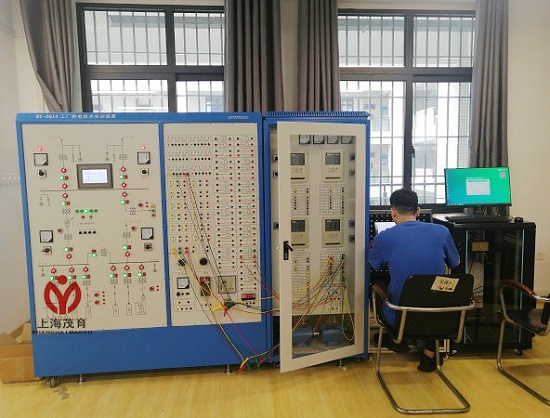

12 供配电系统模拟屏 具有系统调度、运行实时监控等功能;
可与系统联接运行。
1
13 倒闸操作实训考核装置 计算机接口;
具有操作结果判断和错误提示功能。
1





9.供配电值班实训

10.架空线路安装实训
9.掌握高压开关分、合闸技能,形成对高压开关的运行和监控能力;
10.了解值班巡视、检查的设备和仪表,牢记值班的工作内容,掌握供配电设备运行的监控技能,形成值班能力;
11.掌握拉线安装、横担安装、绝缘子安装、导线安装技能,形成架空线路施工安装的能力。
12.掌握变压器安装检修技能,形成变(压器)台的安装和检修能力。
14 供配电仿真实训系统 计算机;
3D软件:具有供配电电路连接实训与考核功能,具有电路参数测量元件选配和电路连接实训与考核功能,具有对模拟高、低压供配电系统运行和监控功能。
1
15 架空线路实训设施 高低压配电线路:变台、配电箱、开关、避雷器等符合供电规范,杆塔种类应包括直线杆,转角杆,分支杆和终端杆等,配备架空线路必须的导线、拉线、绝缘子和金具,必须的线路安装工具和安全用具。 1   根据实际场地配置
