火灾报警与消防控制综合实训室

火灾报警与消防控制综合实训装置-按照一般办公楼宇的消防设施配置，消防系统可分为以下几个系统
1、消防报警及联动系统
2、水喷淋灭火系统
3、消火栓灭火系统
4、气体灭火系统

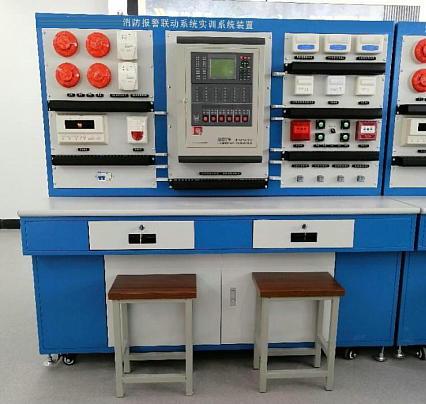

一、消防报警及消防联动系统
消防报警联动控制系统，包括：消防警报及应急消防广播、非消防电源切断、消防电梯迫降、消防卷帘门的关闭、消防排烟风机及相关排烟风口的开启、消防正压送风机及风口的开启、应急照明及疏散指示标志开启、气体灭火系统、水喷雾（预作用）灭火系统、消火栓系统等。
消防报警系统，设置一套消防报警系统及联动控制系统、在实训现场实地安装烟感、温感探测器、红外对射感烟探测器及手动报警按钮。设置的控制模块分别控制非消防电源切断、电梯迫降、防排烟风机风阀的控制、消防广播、防火门及防火卷帘的释放关闭、水喷雾灭火系统的控制、气体灭火系统的控制，应急照明的开启。在实训也可以设置综合展示板,将火灾报警系统及相关的联动对象一一对应展示. 。

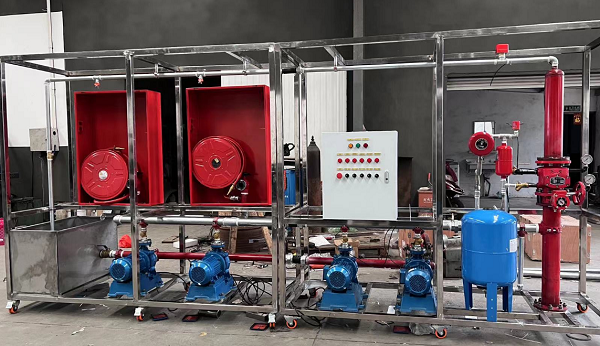

二、消防灭火系统实训平台

具有试验性喷淋启动功能，当自动控制系统出现故障时，可手动启动喷淋泵，模拟高位水泵本身自带控制器，可实现本地控制，（也可实现与消防报警联动控制），模型框架和水箱等主要部件全部使用不锈钢器件，保证不生锈、不易老化，喷淋泵和气压罐等关键设备分别采用国內知名品牌设备，稳定型强，湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证，消火栓系列稳压装置主要由小进口气压罐/国内隔膜式气压罐、消火栓水泵机组、全自动喷淋水泵机组、管阀附件及控制柜等配置，其中大功率消防给水设备由消火栓水泵机组构成一套消防栓喷淋系统、消火栓设备：由水枪、水带、消火栓组成。单出口消火栓2个、 DN50。锦纶水带：50mm，长度20m，承压能力0.75MPa，水枪：16mm。，同时带标准消防卷盘及20m消防软管。给水管网，由引入管消防干管、消防立管以及相关阀门阀件组成。给水管网及相关的阀门附件均采用消防系统给水规范要求的材料，满足消防给水系统规定的承压能力；灭火控制系统采用电器手/自动控制方式,实现对烟感探测器、水流指示器、信号碟阀、压力开关的状态检测，并在自动状态下实现对报警输出，声光报警和启动喷淋水泵。

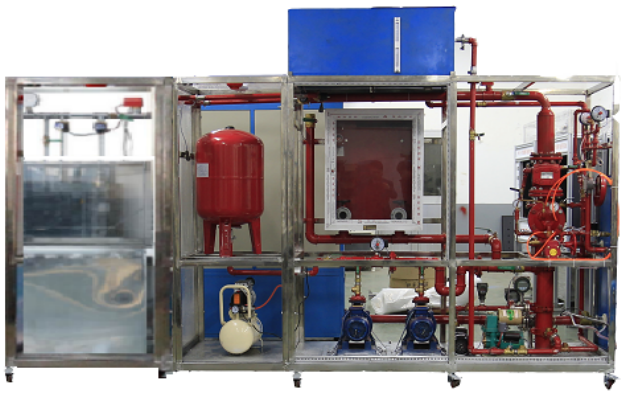

三、MYLY-51F预作用雨淋灭火系统实训平台
该实训平台有控制区，消防供水池、高位水泵保护区域、等主要配备有预作用报警装置、消防气压罐、消防火栓箱、消防栓、消防带、消防水泵、高位水泵、备用泵、气压泵、感烟探测器、感温探测器、自动充气装置、水流指示器、信号碟阀、压力开关的状态检测，设有全透明护区域、具有火灾模拟演示等。
动作控制说明： 保护区域出现火警时，探测系统首发动作，打开预作用雨淋阀以及系统中用于排气的电磁阀（出口接排气阀），此时系统开始充水并排气，从而转变为湿式系统，如果火势继续发展，闭式喷头开启喷水，进行灭火（本系统采用火灾模拟控制阀模拟火灾）。

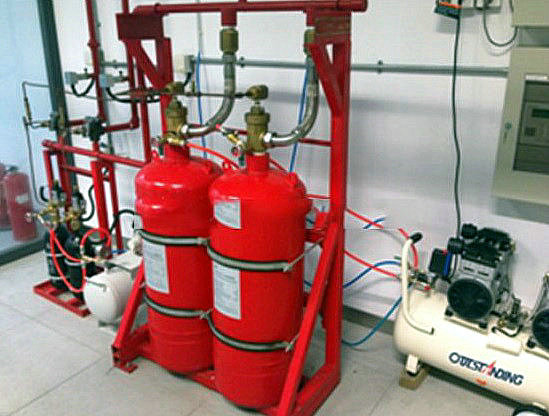

四、气体灭火系统
气体灭火系统在实训间内设置小型灭火区域，在灭火区域内设置无管网灭火装置，安装紧急手动启动/停止按钮、声光报警装置、灭火指示灯。因为气体灭火联动控制方式有两种集中和区域，因此在灭火区域内安装二套报警探测器，一套与集中报警控制器联动，另外一套与自带的灭火控制盘相联动。
