中等职业学校电工电子实训基地设备基本配置推荐标准


1电工电子实训基地-范围:本标准适用于中等职业学校电气技术应用、电气运行与控制、供用电技术、电气设备安装、电子电器应用与维修、电子与信息技术、电子技术应用、通信技术等专业实训基地仪器设备的基本配置。
2.分类:本标准根据电工电子类专业涵盖的主要专门化方向和职业岗位(群)要求以及专业培养目标提出了实训基地设备配置基本方案,方案包括了电工技术基础、电工基本技能、机床电气控制、电力电子及电力拖动、供配电、等6个实训室。各学校可根据所设专业及专门化方向,从20个实训室中选择若干实训室,组合成符合所设专业要求的具体设备配置方案。参见附件。
3.要求:
3.1 电工电子实训教学场所
3.1.1 使用面积:实训基地应根据师生的健康、安全和设备配置要求,确定其使用面积,并符合国家相关规定。
3.1.2  采光:实训室的采光应按照GB/T 50033的有关规定。
3.1.3  照明:实训室的照明要求符合GB 50034的有关规定。
3.1.4  通风:应符合GBJ 16的有关要求。
3.1.5  电气安装:应符合GB 16895的有关规定。
3.1.6  消防:应符合GBJ 16的有关规定。
3.1.7  安全标志:应符合GB 2893、GB 2894的有关要求。
3.1.8  安全与卫生:应符合GBZ 1的有关要求。
3.2 仪器设备:
3.2.1 电工电子实训室仪器设备配置标准见《电工电子类专业仪器设备配置标准》。
3.2.2 各实训室仪器设备的配置数量,应能满足50人同时进行实训。
3.2.3 所配备的仪器设备,其质量应符合相关的国家标准或行业标准,并具有相应的产品质量证明。
3.2.4 各种仪器设备的安装使用应符合国家或行业标准。





附:实训基地设备基本配置标准:
实训教学 场所 实训教学目标 名称 数量

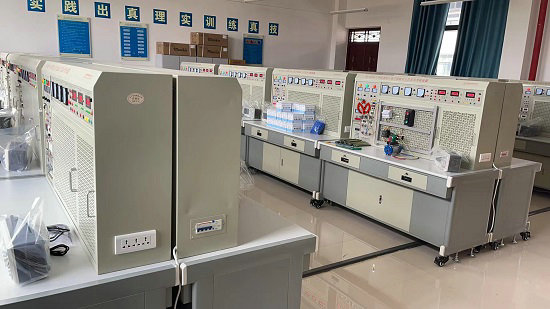

电 工 技 术 基 础 实 训 室

1.学会简单直流电路连接;   25套
2.学会用万用表测量电阻、 电流和电压;
3.学会电压表、电流表的使用,了解电压表、电流表扩大测量范围的方法;
4.学会直流单臂电桥的使用方法
5.认识纯电阻、电感、电容及RC、RL、RLC串并联电路的结构;
6.用示波器
7.20MHz,双踪示波器   25套
8.万用表   25套
9.电工工具   25套









1.常用电子元器件的分类与封装识别。

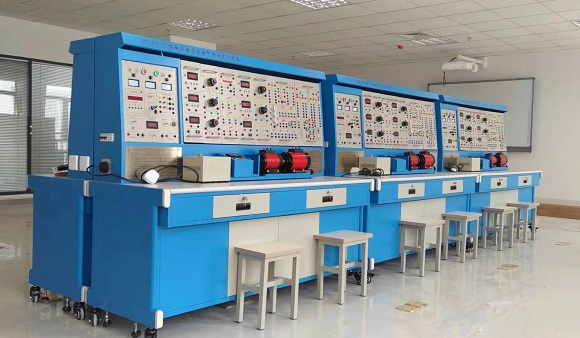

25台(1)电工实验台
2.常用电子元器件的简单测量。
3.印制电路板结构功能认知。
4.产品装配图、方框图、电路原理图等认知。
5.焊接工具使用。
6.焊接材料的种类与选。
7.用手工焊接方法。
8.焊接质量判断与简单分析。
9.了解工业生产中的焊接技术
10.熟悉电子产品结构(机壳、面板、机内零部件等)
11.掌握电子产品组装工艺技术
12.简单SMT元器件的手工焊接;
13.熟悉SMT 工艺流程;
14.了解SMT 组装系统。
15. 数字万用表   25台
16,计算机   1台

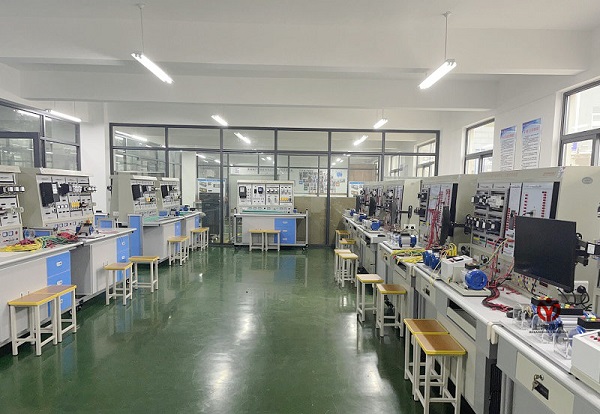

电 工 基 本 技 能 实 训 室 1.学会电度表空气开关(带漏电保护)的 (2)电工技能实训设备

 25套
2.掌握电工工具的使用
3.学会进户箱的装配及安装;
4.掌握室内布线工艺;
5.掌握室内电气安装规程
6.了解内线安装验收标准
7.培养电气控制线路识图能力;
8.学会电动机控制电器的选型;
9.掌握电动机控制线路安装工艺;
10.初步掌握控制线路故障检修方法;
11.了解电动机测试方法与维护要求;
12.学会钳型电流表的应用;
13.学会接地电阻测试仪的使用;
14.掌握防雷接地施工标
15. 工厂.煤矿急救心肺复苏模拟人   1套
16. 按电气消防规程配置。   1套
机 床
电 气
控 制
实 训
1.了解电气控制电路的组成和电气控制电路的制作工艺;
机 床
电 气
控 制
实 训

25套
2.认识控制常用的低压电器;
3.学会阅读电气控制电路原理图和接线图;
4.掌握电路连接的方法,训练控制电路制作的技能,形成简单电气控制电路的制作能力;
5.了解电动机基本控制电路在生产实际中的应用。
6.学会生产设备电气控制电路故障的分析判断方法;
7.初步形成常用生产设备电气控制电路故障检测与排除能力。
8.学会生产设备电气控制电路故障的分析判断方法;
9.初步形成常用生产设备电气控制电路故障检测与排除能力。
10.了解数控设备电气控制系统的组成
  11.学会数控设备电气控制系统故障的分析和检测方法;
  12.初步形成数控设备电气控制系统故障的检测与排除能力。


电
子
及
拖
动
实
训
1.学会可控硅器件的检测方法; 电力电及拖动实训装置


25台
2.学会可控硅触发电路的测量方法;
3.学会可控整流电路各点电压波形的测量;
4.掌握可控硅逆变电路和原理
5.了解交、直流调速系统的特点;
6.掌握简单触发电路的安装调试;
7.掌握单相可控硅调压电路的安装调试。
8. 万用表   25台
9. 工具   25套
10.示波器双踪,20MHz。   25套

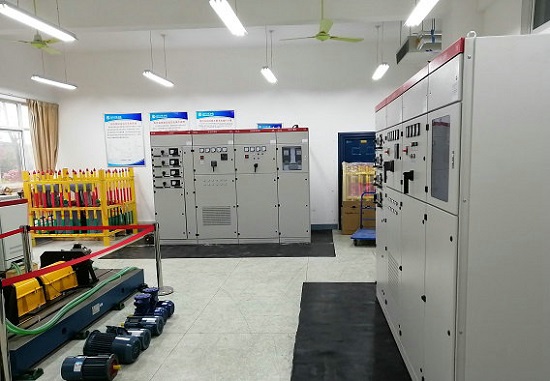

1.掌握三相电能表(含IC卡电能表、分时段电能表)及计量用互感器的应用,形成电能计量设备的选择和使用能力。











20台
2.掌握低压配电柜就位、水平度和垂直度测量和调整的技能,形成配电柜安装的能力。
3.熟悉母线的种类和规格,掌握母线平、立弯、扭弯和母线补偿装置制作的操作技能和母线与配电装置连接的技能,形成配电装置的进线装配能力。
4.了解大截面导线线头制作和电缆头制作的方法,初步形成供配电装置一次电路的装配能力。
5. 掌握配电系统中测量电流、电压、频率、功率因数、有功电能和无功电能测量电路连接的技能,形成供配电系统运行参数测量元件的选择和测量电路的装配能力。
6. 了解电容器在供配电系统中的作用和电力电容器的种类,掌握电容补偿电路的连接技能,形成对低压供配电系统功率因数进行补偿的能力。
7.了解低压供配电系统继电保护种类,掌握继电保护动作值整定的技能,形成低压供配电系统的保护能力。
8.了解高压开关柜开关配置和测量仪表,信号和故障指示灯的意义。
9.掌握高压开关分、合闸技能,形成对高压开关的运行和监控能力。
10.了解值班巡视、检查的设备和仪表,牢记值班的工作内容,掌握供配电设备运行的监控技能,形成值班能力。
11.掌握拉线安装、横担安装、绝缘子安装、导线安装技能,形成架空线路施工安装的能力。
12.掌握变压器安装检修技能,形成变(压器)台的安装和检修能力。
