电子器件及线路测量仪器设备基本配置推荐标准

电子器件及线路测量仪器设备基本配置推荐标准
1、范围
本标准适用于中等职业学校电气技术应用、电气运行与控制、供用电技术、电气设备安装、电子电器应用与维修、电子与信息技术、电子技术应用、通信技术等专业实训基地仪器设备的基本配置。
2、分类
本标准根据电工电子类专业涵盖的主要专门化方向和职业岗位（群）要求以及专业培养目标提出了实训基地设备配置基本方案，方案包括了电工技术基础、电工基本技能、机床电气控制、可编程控制器、液压与气动、电力电子及电力拖动、工业自动化、供配电、智能楼宇、空调制冷、家用电器、电子基础、电子器件及线路测量、电子整机维修、单片机应用技术、传感器技术、通信技术应用、声像技术应用、表面组装生产技术（SMT）、电子设计自动化（EDA）等20个实训室。各学校可根据所设专业及专门化方向，从20个实训室中选择若干实训室，组合成符合所设专业要求的具体设备配置方案。参见附件。
3、要求
3.1　实训教学场所
3.1.1　使用面积
实训基地应根据师生的健康、安全和设备配置要求，确定其使用面积，并符合国家相关规定。
3.1.2 采光
实训室的采光应按照GB/T 50033的有关规定。
3.1.3 照明
实训室的照明要求符合GB 50034的有关规定。
3.1.4 通风
应符合GBJ 16的有关要求。
3.1.5 电气安装
应符合GB 16895的有关规定。
3.1.6 消防
应符合GBJ 16的有关规定。
3.1.7 安全标志
应符合GB 2893、GB 2894的有关要求。
3.1.8 安全与卫生
应符合GBZ 1的有关要求。
3.2　仪器设备
3.2.1　实训室仪器设备配置标准见《电子器件及线路测量专业仪器设备配置标准》。
3.2.2　电子器件及线路测量实训室仪器设备的配置数量，应能满足50人同时进行实训。
3.2.3　所配备的仪器设备，其质量应符合相关的国家标准或行业标准，并具有相应的产品质量证明。
3.2.4　各种仪器设备的安装使用应符合国家或行业标准。

实训基地设备基本配置标准

电子器件及线路测量仪器设备基本配置推荐标准
实训教学场所	实训项目（模块）	实训教学目标	仪　器　设　备
实训教学场所	实训项目（模块）	实训教学目标	序号	名称	规格、主要参数或要求	单位	数量	执行标准代号	备注

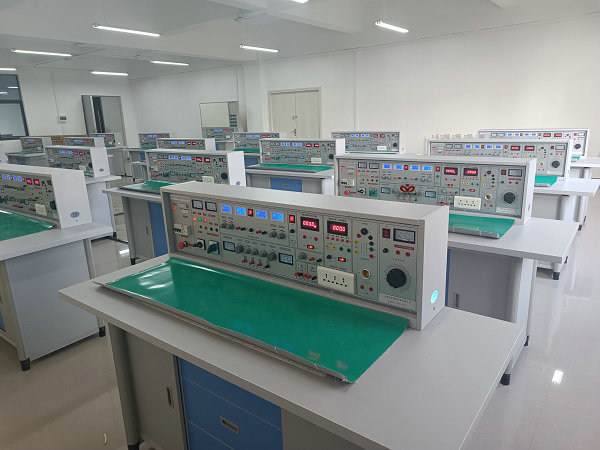

电子器件及线路测量实训室	1．常用电子元器件、接插件的识别与测量 2．通用仪器仪表的使用	1．能识别常用晶体管类型； 2．能利用晶体管图示仪测量晶体管参数指标； 3．能利用万用表对二极管、三极管进行特性简4单判断； 4．能识别常用开关、接插件类型及用途； 5．能利用万用表对开关、接插件进行判断；	1	常用电子元器件模板	由常用电子元器件组成；可以对模板上面的电子元器件进行识别与测量。	套	50
			2	常用电路模板	由电源电路、放大电路、反馈电路、振荡电路、逻辑电路等组成；可以对电路进行设置故障和排除实训。	套	50
			3	常用集成电路模板	模板由各种逻辑电路、运算放大电路、功率放大电路等中小规模集成电路组成；可以识别模板上的各种集成电路型号、封装形式；可以对集成电路进行测量。	套	50
电子器件及线路测量实训室	同上	6．能识别集成电路的型号及用途； 7．能利用集成电路测试仪对集成电路性能进行测试； 8．能读懂常用基本电路图； 9．能利用电路元器件模块连接电路； 10．能利用仪器对常用电路进行测试和调整； 11．能判断分析常用电路的故障； 12．学会通用电子测量仪器的使用； 13．能使用电子测量仪器对产品性能进行综合测试。	4	专用测试板	模板产生信号波形；可以对信号波形进行测量实训，使学生达到熟练使用各仪器目的。	套	50
			5	常用电子元器件、集成电路散件	晶体二极管、三极管： LM324 CD4011 CD4511 CD4532 CD4020 CD4518 CD4066 CD4027 等。	套	若干
			6	电源	双路直流电源,可串联，并联，0-32V/2A、3A、5A；60V/1A电压、电流数字双显。	台	25
			7	函数信号发生器	频率范围：0.2Hz-20MHz；输出波形：正弦波、三角波、方波；输出电压：1mVp-p～10Vp-p，-3dB(50Ω负载) 1mVp-p～20Vp-p，-3dB(开路)；功率输出：50Vp-p；1Ap-p；外测频范围：0.2Hz-20MHz； TTL输出；幅度、频率数字双显。	台	25
			8	高频信号发生器	工作频率：0.1~150MHz，频率显示误差:±0.1%±1个字；输出幅度范围：0.316V有效值（细调衰减60dB）；输出幅度误差：±2dB（当频率大于30MHz时，另加±0.5dB）；输出幅度显示误差：±5%；调幅范围：0~60% 连续可调；内调幅频率：400Hz 1KHz；频偏范围（载波频率不小于0.3MHz）：0~100 KHz 连续可调。	台	25
电子器件及线路测量实训室	同上	同上	9	数字万用表	防表笔误插装置；数据保持；自动量程、自动关机、自动报警；背景光；显示器：数字模拟条图双显，最大显示数3999，条图38段，字高20mm；直流电压：4/40/400V±0.5%，1000V±0.8%；交流电压：4/40/400V±1.2%，750V±1.5%；直流电流： 4/40/400mA±1.2%， 10A±2.0%；交流电流： 4/40/400mA±1.5%， 10A±3.0% 电阻： 400/4K/40K/400K/4MΩ/40MΩ±3.0%；电容：4/400nF±4.0%；直流电流测量： 400A(0.1mV/0.1A)±1.2%；交流电流测量： 400A(0.1mV/0.1A)±1.5%；频率：40/400KHz±3.0%；通断测试、二极管测试。	只	25
			10	指针式万用表	MF47型或MF50型。	只	25
			11	晶体管图示仪	集电极功耗电源：电压范围：0～500V；电流范围：0.1A～10A；功耗电阻：0～500KΩ分11档；阶梯电压范围：0.05V/级～2V/级；具有双簇显示功能；特有场效应管配对和测试功能。	台	25
电子器件及线路测量实训室	同上	同上	12	集成电路测试仪	器件好坏判别；器件型号判别；器件老化测试；器件代换查询；内部RAM数据修改； EPROM EEPROM器件读入，写出。	台	25
			13	数字/模拟示波器	内置六位频率计；带宽：DC-20MHz；上升时间：≤17.5ns；垂直方式：CH1、CH2、ALT、CHOP、ADD；扫描时间系数： 0.2us/DIV-0.2s/DIV；触发方式：内、外、交替；电源：TV-V、TV-H、锁定；扫描方式：自动、常态、扩展×10。	台	25
			14	毫伏表	输入电压范围：30uV～100V；测量频率范围：10Hz～2MHz；输入阻抗：≥1MΩ，≤50pF；噪声电压：小于满刻度的3%；过载电压：300uV～1V为100V,3V～100V为300V。	台	25
			15	频率计	提供频率与周期量测；在高频与低频，均具高解析度；频率范围：0.01Hz ~ 1.3GHz； 1Hz 档解析度：100nHz；可调式触发准位控制；显示锁定功能。	台	25
			16	逻辑分析仪	数字硬件检验和调试；数字硬件性能监测和测量；单处理器和总线调试。	台	25
	同上	同上	17	频谱仪	测量范围450-950MHz；不平坦度≤10%；扫频输出>0.5Vrms；频率标志1/10、50MHz及外标。	台	25
	同上	同上	18	扫频仪	频率范围：1-300MHz。	台	25		可频谱仪选配
