现代电子制造技术实训室,电子工艺焊接装配生产线

现代电子制造技术实训室拥有一套SMT实训系统，该系统涵盖应用电子、微电子、电子科学等专业中所涉及的现代电子贴片、PCB制作、浸焊、回流焊接等技术，集电路板加工和焊接应用为一体。
目前承担电子焊接技术、PCB设计等课程实训项目，专业综合设计及毕业设计，并向学生开放。
一、现代电子制造技术实训室：
1．雕刻法PCB制作；
2．腐蚀法PCB制作；
3．浸焊工艺训练；
4．表面贴装训练；
5．回流焊接工艺训练；
6．焊接检测和补焊训练。
二、现代电子制造技术实训室：

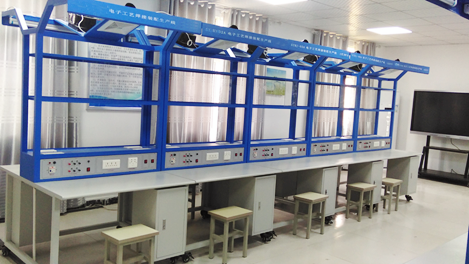

A、MY-116D 电子工艺焊接装配生产线

一）技术性能：
1、输入电源：三相四线380V±10％50Hz
2、工作环境：温度-10℃～+40℃相对湿度<85％(25℃)
3、装置容量：<200VA
4、外形尺寸：单个实训台尺寸为1.1m×1.3m×2m。
二）基本配置：
主要由实训台、电源柜、实训线路板、元件包、工具套件等组成。实训装置为两面双组型结构，正反两面均有以下相同的资源。

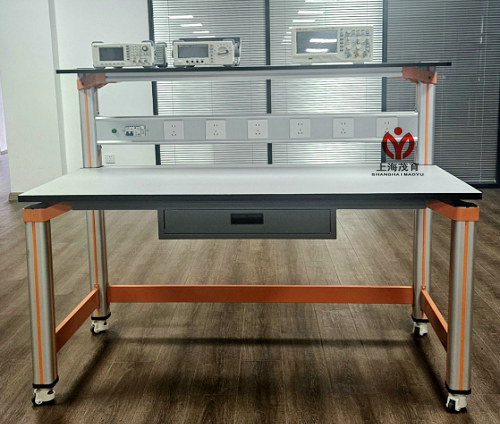

1、实训台
实训台主要由实训桌、实训面板、钢木框架、顶部框架等组成。
（1）正反两面备配有一个工具柜，可放置实训套件、工具和资料等；台面上铺有绿色防静电桌垫；另外还设有四个带刹车的万向轮，便于移动和固定。
（2）正反两面各有一块实训面板，分别提供九路AC220V电源插座接口和四路固定直流电源，其中直流电源电压分别为±12V、±5V，每路均有短路、过渡保护和自动恢复功率。
（3）钢木框架为双层结构。第一层用于挂放元件盒（焊接工序用）或实训挂箱（调试工序用）。第二层设有四个PVC夹板，可用来夹放相关实训资料。
（4）顶部框架上设有电风扇和30W日光灯（照明设备）各两个。
（5）采用手推插件线专用铝滑轨，导轨间距0-350mm可调，双边布置。
（6）工艺卡：在灯架中间设一路工艺指导卡架，采用H型铝导轨制作，每工位布置一块300×400×1.5mm透明有机玻璃板。
3、实训线路板(2套／台)
常规配备六管超外差式调频收音机、LED数字电子钟、多路抢答器等实训线路板。
4、实训工具套件
配备常用的数字式万用表、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、大一字螺丝刀、小镊子、剪刀、真空吸笔、恒温电烙铁、烙铁架、焊锡丝、吸锡器等工具。
三）实训项目：
任务一：多路抢答器生产
1)多路抢答器元器件认识及测量
2)多路抢答器原理图识读及工艺文件填写
3)多路抢答器装配工具与准备工艺
4)多路抢答器主板焊接
5)多路抢答器主板调试
6)多路抢答器电路板检验
任务二：LED数字电子钟生产
1)LED数字电子钟元器件认识及测量
2)LED数字电子钟原理图的识读及工艺文件填写
3)LED数字电子钟的装配工具与准备工艺
4)LED数字电子钟主板焊接
5)LED数字电子钟主板调试
6)LED数字电子钟主板检验
任务三：六管超外差式调频收音机整机生产
1)调频收音机元器件认识及测量
2)调频收音机原理图识读及工艺文件填写
3)调频收音机常用装配工具与准备工艺
4)六管超外差式调频收音机主板焊接
5)六管超外差式调频收音机整机调试
6)六管超外差式调频收音机整机检验
7)六管超外差式调频收音机整机包装

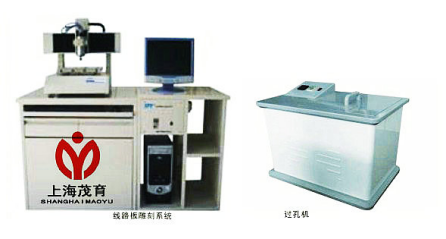

B、MY-111 环保型PCB制板工艺系统

一）产品概述：
环保型PCB制板工艺系统是PCB设计及验证设计快速制板的研发利器，PC控制完成全自动钻孔替代人工操作；PCB雕刻、局部雕刻、钻扩孔、切割一次完成，雕刻制板解决了化学污染环境的优点，减少了使用转印纸、感光纸等工艺的麻烦；采用USB接口通信，速率快，软件操作简单。
二）雕刻机结构及技术参数：
传动机构XYZ均采用直线导轨，滑块预紧装置，保证滑块无间隙；机器整体结构采用铸铁件，整体铣平，导轨支撑面平整、稳定；XYZ轴均采用德国原装进口滚珠丝杆，运动平稳，雕刻精度高、整体震动小。
强大的软件设计功能，通过PROTEL绘制图形后转换成Gerber文件导入雕刻机软件系统，该系统具有原点设定、返回原点、双面板定位孔冲定、线路隔离、镂空、隔边、断点续刀、局部雕刻及钻孔识别孔径大小及选择刀具、钻头等识别功能。
主要技术参数：

规格型号	MY-111	钻孔深度	0.02～3mm
最大工作面积	320mm×320mm	钻孔孔径	≥0.4mm
加工面数	单/双面	钻孔速度	100 孔/分钟
驱动方式	步进电机	直线导轨	工业级线形方滑轨
主轴电机	60000rpm变频电机	传动方式	滚珠丝杆
最大移动速度	4.8m/min	控制方式	ARM
最小线宽	4mil（0.1016mm）	通信方式	RS-232/USB
最小线距	6mil（0.1524mm）	安全性能	硬件限位保护，超限自停
分辨率	0.003125mm	防尘罩	标配

三）双面板过孔机技术参数：

最大孔化板面	340*340mm	阳极铜板	1801002mm(2套)
最小孔径精度	0.5mm	电源	220V/50-60HZ
最大厚径比	2.5：1	外形尺寸	350270490mm
工作电流	0-3A可调	重量	45Kg

四）全套系统推荐配置：

名称		规格型号	数量	备注
电脑			1台	自备
线路板裁板机		MY-CBJ	1台
线路板雕刻机		MY-3020	1台
PCB教学挂图		MY-TP	1套	1、尺寸：1200*800mm，彩色喷绘； 2、塑框镶边，内容介绍制板设计工艺及制作流程。
PCB仿真教学软件		MY-JC	1套	用于PCB教学用视频资源CD
配套耗材	单面敷铜板	8mm*12mm	50片
	双面敷铜板	30mm*30mm	25片
	雕刻刀		10根
	钻头		10支
	化学沉铜液		1桶
	双面板导电胶		1瓶
附注：实际增减设备数量，根据实际需求。

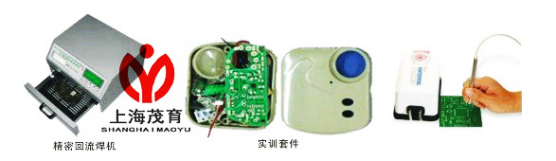

C、MY-115SMT表面贴装实习系统

一）特点：
1、低成本配置方案，是大中专院校、科研院所焊接的利器
2、可完成表面贴装元器件的单、双面板焊接
3、SMT产品的实际动手操作能力培养和熟练
4、掌握SMT焊接知识及整个简易的制造过程
5、掌握SMT表面贴装技术的原理和工艺
6、掌握SMT表面贴装技术的使用方法和技巧
7、提供教学挂图和SMT的教学资源
8、常见表面贴装器件（SMD）的结构及区别
二）参考配套：

规格名称	性能参数	数量	备注
MY-SYJ手动高精度丝网印刷机	1、最大有效分配面积：440×320mm 2、分配精度：±0.2mm，框架 3、X轴最大可调距离：20mm， 4、工作台Y轴最大可调距离：30mm 5、框架θ角最大可调距离：±20° 6、框架与工作台之间可调距离：0～10mm 7、外形尺寸：450mm×600mm×240mm	1
MY-GD刮刀	不锈钢+合金铝材料 SUS#，100mm长度，刮片有刃性，寿命使用长	5
MY-892A手动高精度点胶机	可手动轻触控制，由定时器控制每次滴胶时间，定时、定量出胶水，确保每次滴胶一致;可滴胶液体或料，有红胶、黄胶、环氧树脂、锡浆、矽胶、助焊剂等;调节气压，选择适当的时间和针咀，便于改变每次滴胶量和滴胶时间，适合不同需要;微型脚踏控制板;多种规格的塑胶咀适合不同需要。自动定时：0.01s～30s 重复准确性：±0.5% 外型尺寸：235x165x60(mm) 输入电压：220～240V 50Hz AC 内部电压：24V DC 最小滴胶量：0.01ml 输入气压：2.5～7 bar (35～100psi) 消耗功率：<15W 配套气泵：JD-QB 1台 1、功率：1.1KW，2、气压：8kg/cm2，3、储气量：12升，4、出气量：60L/min，5、电源：220V/50Hz	1	含气泵一台
MY12000真空吸笔	有防静电功能电源：220V，50Hz 外型尺寸：180×90×70（mm）整机重量：＜1Kg；气流通道：2 自带膜片式气泵，双人型使用配置：两根吸笔，吸盘及吸管2根	2
MY-TPJ手动高精度贴片机	特点：随着电子封装产业的高速发展，芯片的存储量越来越大，引脚越来越多，引脚间距越来越小，用户在贴片焊接过程中，原有的手工贴装方式已无法满足要求。贴片台是一款精密IC贴装设备，良好的视觉效果，精密的位移装置，无需编程，简单的操作过程即可完成准确贴装。技术参数： 1、贴片速度： 300～600粒/小时 2、配有真空装置，不需包接气源； 3、工作台面：220X220mm 4、XY向调节范围40mm，Z向移动范围80mm 5、旋转角度可调节正负30度 6、内置减压装置，操作快速灵活。	1
MY-300A无铅回流焊机	输入电源：AC220V/50～60HZ 峰值功率：3.5kW；红外线辐射和热风混合加热方式操作系统：中英文双语操作系统工作模式：自动回焊模式、可调恒温维修模式温度曲线段：预热段、加热段、焊接段、保温段、冷却段等共五段预热段温度设置范围和时间：70～150℃、时间：0～5Min 加热段温度设置范围和时间：预热温度～250℃ 时间：0～5Min 焊接段温度设置范围和时间：加热温度～280℃ 时间：0～30S 保温段温度设置范围和时间：焊接温度～（0～50℃）有效焊接面积：300×300mm 外形尺寸：420×380×250mm	1台
MY-HG焊锡膏	含量为63/37，25Um，500g/瓶	10
MY-HWX冰箱	总有效容积:48L耗电量：kWh/24h，0.5KW/24H,总重量：20kg,颜色：纯白色, 温度可调,压缩机恒温保温室0-10度。	1
MY-TP(SMT)工艺挂图	1、尺寸：1200×800mm，彩色喷绘； 2、塑框镶边，内容介绍SMT表面贴装技术工艺及制作流程。	1套
MY-JC（SMT）SMT 实训教学资源	SMT视频教学资源及相关学习资料，软件CD	1套
MY-FM微型贴片实训产品套件	微型贴片收音机套件，JD-FM，用于贴片实训用,含教材制作资料及原理图，以及电子档资料	100套
MY-GW（FM）微型贴片实训配套钢网	用于FM专用配套使用, FM收音机模板JD-GW：370X470㎜标准中号模板，不锈钢材料	1套
MY-JBD焊膏专用搅拌刀	不锈钢材料 SUS#，100mm长度，刮片有刃性，寿命使用长	1把

三、现代电子制造技术实训室,电子工艺焊接装配生产线,电子工艺焊接装配实训台实验室建设的总结：
通过训练培养学生的专业技能，综合认知所学知识和专业技能进行本专业的工业产品制程，解决本专业实际问题的能力和创新实践能力，使学生的知识结构更加合理，以适应社会对高技能人才的需求，快速了解现代电子制造工艺和工艺，以及对应工艺对设计的要求，完善设计理念。
