机床电气控制实训室设备基本配置推荐标准

1、范围：
本标准适用于中等职业学校电气技术应用、电气运行与控制、供用电技术、电气设备安装、电子电器应用与维修、电子与信息技术、电子技术应用、通信技术等专业实训基地仪器设备的基本配置。
要求
2、实训教学场所：
2.1、使用面积
实训基地应根据师生的健康、安全和设备配置要求，确定其使用面积，并符合国家相关规定。
2.2、采光
实训室的采光应按照GB/T 50033的有关规定。
2.3、照明
实训室的照明要求符合GB 50034的有关规定。
2.4、通风
应符合GBJ 16的有关要求。
2.5、电气安装
应符合GB 16895的有关规定。
2.6、消防
应符合GBJ 16的有关规定。
2.7、安全标志
应符合GB 2893、GB 2894的有关要求。
2.8、安全与卫生
应符合GBZ 1的有关要求。
3、仪器设备：
3.1、实训室仪器设备配置标准见《电工电子类专业仪器设备配置标准》。
3.2、各实训室仪器设备的配置数量，应能满足50人同时进行实训。
3.3、所配备的仪器设备，其质量应符合相关的国家标准或行业标准，并具有相应的产品质量证明。
3.4、各种仪器设备的安装使用应符合国家或行业标准。

电工电子类专业仪器设备基本配置推荐标准
实训教学场所	实训项目（模块）	实训教学目标	仪　器　设　备
实训教学场所	实训项目（模块）	实训教学目标	序号	名称	规格、主要参数或要求	单位	数量	执行标准代号	备注
机床电气控制实训室	1.交流电动机双重联锁控制电路制作 2.交流电动机Y-△启动控制　电路制作 3.交流电动机反接制动电路制作 4.生产机械自动往返控制电路的制作 5.多台交流电动机的顺序控制电路的制作	1.了解电气控制电路的组成和电气控制电路的制作工艺; 2.认识控制常用的低压电器; 3.学会阅读电气控制电路原理图和接线图; 4.掌握电路连接的方法，训练控制电路制作的技能，形成简单电气控制电路的制作能力;5.了解电动机基本控制电路在生产实际中的应用。 6.学会生产设备电气控制电路故障的分析判断方法; 7.初步形成常用生产设备电气控制电路故障检测与排除能力。	1	控制柜式实训装置	控制柜：符合国家标准的技术要求，漏电保护和过载保护，网孔式底板或卡轨安装；面板：配置和安装测量仪表、按钮和指示灯等；元器件：具有速度、位置、电压、电流、时间等控制环节的电动机基本控制电路所需配置元件的种类和数量。	套	25
			2	装配台式实训装置	不锈钢网孔板；符合安全要求380V，220V，36V交流电源；漏电、过载保护；测量仪表和电源指示；元器件：具有速度、位置、电压、电流、时间等控制环节的电动机基本控制电路所需配置元件的种类和数量。	套	25
			3	电动机	三相交流异步电动机：380V, P≤1kW；双速三相交流异步电动机：380V,P≤1kW。	组	25
			4	机床配线工具	根据工艺要求配置。	套	50
			5	万用表	MF47。	只	25
			6	测速仪	数字。	只	≥10

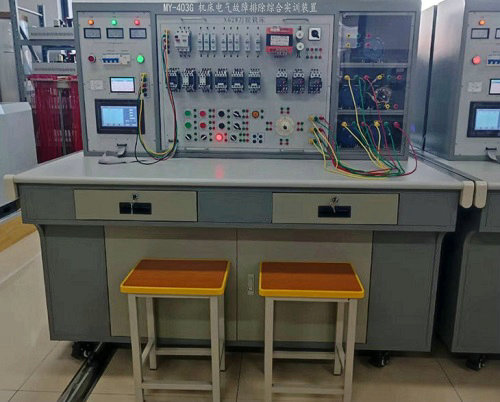

机床电气控制实训室	6.车床铣床、镗床、摇臂钻床、平面磨床、天车等设备电气控制电路故障检查与排除	6.学会生产设备电气控制电路故障的分析判断方法; 7.初步形成常用生产设备电气控制电路故障检测与排除能力。	7	挂板式智能化机床控制实训装置	机床智能考核系统：故障设置、试卷试题编辑功能，试题检测、查找及答题功能，故障点自动恢复功能；挂板：配置相应的车床、铣床、镗床、电动葫芦智能化实训考核挂板。	套	≥10
	6.车床铣床、镗床、摇臂钻床、平面磨床、天车等设备电气控制电路故障检查与排除	6.学会生产设备电气控制电路故障的分析判断方法; 7.初步形成常用生产设备电气控制电路故障检测与排除能力。	8	仿真式智能化机床控制实训装置	配备仿真机床，机床电气控制柜，计算机、单片机和网络接口等具有故障设置、故障检测功能、集实训与考核功能于一体的智能化成套设备。	套	≥10		机床类型选配
	7.数控车床（或数控铣床）简单电气控制系统故障的检查与排除	8.了解数控设备电气控制系统的组成; 9.学会数控设备电气控制系统故障的分析和检测方法; 10.初步形成数控设备电气控制系统故障的检测与排除能力。	9	数控设备控制实训考核装置	配备计算机、编程软件、数控控制台和教学生产机床等；具有数控系统常见故障设置、检测和排除功能；机床配件及工装卡具。	套	≥10		车、铣选配
