空调制冷制热实验室建设方案

空调制冷制热实验室设备专门为大中院校、中职学校制冷类专业而研制的制冷制热实训设备,根据制冷制热类行业中空调与冰箱维修技术的特点,针对空调和冰箱的电气控制以及制冷系统、电气控制系统、系统调试、故障诊断等特点进行设计。空调制冷实验室设备是强化了学生对空调冰箱系统管路的安装与维修系统调试等的等的综合职业能力,能提高学生的动手操作能力,计划组织能力,制冷系统的调试安装能力,电气控制电路维修能力等是制冷制热技能实训设备。
二、参考配备的名称及数量
序号 设备名称 所开实验目的 数量




1

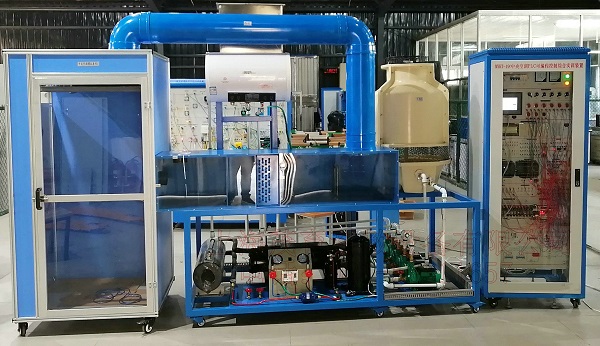

MYKT-19中央空调综合实训考核装置
1、认识中央空调的结构及设备的实训;
2、中央空调启动和停止的实训;
3、中央空调的运行、调节操作实训;
4、对中央空调的运行工况及各运行参数进行检测实训;
5、对可编程控制器PLC进行高级编程及PLC的安装接线调试进行实训;
6、配套压力、温度传感器和相应的A/D转换功能模块,可对整个中央空调的运行进行采集、实时监控等实训;
7、组态技术应用实训:采用组态技术实现对中央空调运行进行动画显示,运行数据显示、实时监控、组态等功能;
8、远程控制实训;
9、网络的安装及设置实训;
10、传感器及变送器安装和使用实训。
11、触摸屏实训
12、屏和PLC通信使用




2套



2

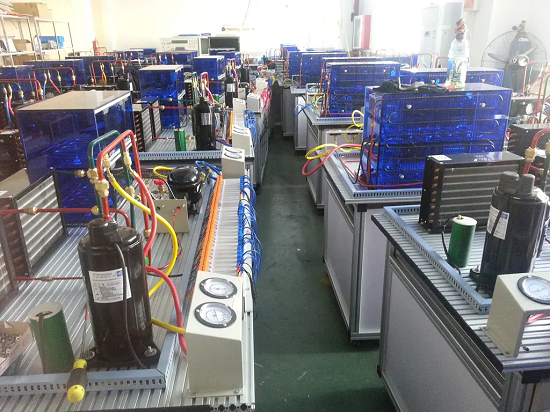

MYN-508C现代制冷与空调系统技能实训设备
1空调系统管路设计、组装、接线和调试项目
(1)管路设计任务空调系统管路的设计(包括管路距离的确定、割管、弯管、扩管、胀管、管路焊接等)
(2)系统组装任务 将设计好的管路安装到对应部件的合理位置并完成对空调系统的保压、检漏
(3)系统接线任务判断空调压缩机的绕组,完成空调系统的线路铺设和连接
(4)系统调试任务完成对空调系统的抽真空、加注制冷剂、电气调试、工况的调整
2电冰箱系统管路设计、组装、接线和调试项目
(1)管路设计任务 冰箱系统管路的设计(包括管路距离的确定、割管、弯管、扩管、胀管等)
(2)系统组装任务将设计好的管路安装到对应部件的合理位置并完成对冰箱系统的保压、检漏
(3)系统接线任务判断冰箱压缩机的绕组,完成冰箱系统的线路铺设和连接
(4)系统调试任务完成对冰箱系统的抽真空、加注制冷剂、电气调试、工况的调整




10套



3


智能分体空调实训考核装置
1、技工基本技能实训
2、专用工具的基本操作
3、系统管件焊接
4、系统的检漏
5、制冷系统的抽真空与充注制冷剂实训
6、技能实训设计、安装、调试及检修
7、室外风机不转,空调压力升高,压力保护动作,整机保护实训
8、空调器四通阀故障与分析,不能工作在热泵状态,
9、制冷剂少,测与故障分析与排除
10、毛细管子堵塞的故障现象
10、电器元件的测量及系统运行
11、空调的安装,
12、空调移机回收实训
13、空调内风机故障,空调报警的故障码排除



10套


4

MYKT-01制冷压缩机性能测试实训装置
1、熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理
2、了解国际标准GB/T5773—2004容积式制冷压缩机性能使用方法
3、利用蒸发器液体载冷剂循环法(主测法)求制冷压缩机制冷量
4、利用水冷冷凝器热平衡法(辅测法)求制冷压缩机制冷量
5、主、辅测制冷量相对误差的计算与分析
6、制冷机组能效比的计算与分析


2套


5

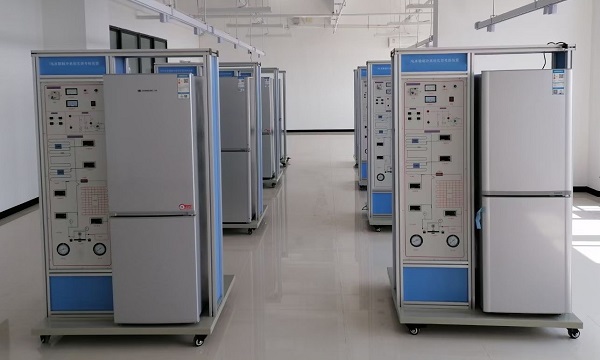

MYN-508G电冰箱制冷系统实验设备
1、常握实际冰箱制冷系统的结构、工作原理及维修技能;
2、制冷系统的检测
3、故障点的查找及排除
4、制冷系统制冷剂过多故障;
5、制冷系统毛细管脏堵塞;
6、制冷系统冷凝器出口堵塞;
7、制冷系统高压低压串气故障;
8、制冷系统回气管堵塞;
9、制冷系统制冷剂过少故障;


10套







6






MY-512L家用中央空调实训考核装置

1、室外机组电气控制原理基础知识
2、室内机组电气控制原理基础知识(三个内机)
3、嵌入式室内机安装和认识
4、天进机安装和认识
5、壁挂机/单面出风安装和认识
6、家用中央空调热泵原理分析,和管道布置
7、家用中央空调制冷原理分析,和管道布置
8、中央空调制冷/热泵工况操作
9、家用中央空调机的安装和维修

1、了解数码节能控制技术
2、电子膨胀阀的控制
3、维修软件的使用
4、系统故障模拟设置
5、电脑主机和室内机的通信
6、空调故障代码显示
7、高压保护故障处理和代码显示
8、外传感器故障高压保护故障处理和代码显示
9、低压保护故障处理和代码显示
10、主通信故障处理和代码显示
11、外机管道保护故障处理和代码显示
12、四通阀故障







5套


7

MYN-508D 空调安装调试考核实验设备
1、空调器的安装调试
2、制冷维修工具的使用和操作方法。
3、铜管焊接技术实训
4、喇叭口,杯型口扩充方法
5、系统抽真空实训
6、系统保压实训
7、系统检漏实训
8、制冷剂回收技术实训
9、空调器运行调试技术实训
10、空调工作原理介绍
11、空调系统故障检测及排故维修


10套
友情提示:
1、为加强空调制冷制热实验室安全管理,保障师生的人身安全,防患于未然。
2、新进入实验室工作的人员必须参加制冷制热实验室安全与环保知识的培训,考核合格后方可进实验室;严禁在实验室进行与实验室工作无关的任何活动。
3、做实验时严格遵守制冷制热实验室各项规章制度和仪器设备使用操作规程,根据实验内容,做好个人安全防护。
4、实验结束后,最后离开制冷制热实验室的人员必须关好门窗,关闭水源、电源。
5、如各采购单位需要了解制冷制热实验室设备的价格,请致电:021-56311657 ,我们将由专业技术人员为您沟通!
