PLC实训室建设方案：
PLC可编程实训室，PLC实验室主要承担《PLC与控制技术》《机电控制与PLC》《变频技术》《计算机控制技术》等课程的基础性实验、开放性实验、课程设计及毕业设计等任务。本室旨在帮助学生加深巩固对所学PLC、电机、变频器等课程理论知识的理解，提高实际动手和设计能力。

二、PLC实训室-配置：

序号

设备名称

实验项目

数量

MYGY-21A型 PLC控制技术实验平台

实验目的
1、与、或、非逻辑功能测试
2、定时器、计数器功能测试
3、跳转、分支功能训练
4、移位寄存器测试
5、数据处理功能训练
6、微分、位操作测试
7）、三层电梯控制
8、自动售货机
9、机械手
10、自动门
11、天塔之光
12、全自动洗衣机
13、自动成型机
14、红绿灯
15、装配流水线
16、四路抢答器
17、音乐喷泉
18、轧钢机
19、邮件分拣
20、物料分拣
21、多级传输
22、八段码显示
23、多种液体混合
24、双面铣床
25、电镀槽
26、交流电机正反转控制
27、小车运动
28、搅拌站
29、汽车灯光控制
30、汽车火花塞点火控制
31、加工中心控制
32、隧道监控
33、自动扶梯
34、CA6140普通车床PLC改造控制
35、X62W万能铣床PLC改造控制
36、T68卧式镗床PLC改造控制
37、M7120平面磨床PLC改造控制
38、Z3050摇臂钻床PLC改造控制
39、Z35摇臂钻床PLC改造控制
41、M1432A万能外圆磨床PLC改造控制
42、典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）
（1）三相鼠笼式异步电动机点动和自锁PLC控制(实物)
（2）三相鼠笼式异步电动机联动正反转PLC控制(实物)
（3）三相鼠笼式异步电动机带延时正反转PLC控制(实物)
（4）三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)

20套

电脑

I5-12500/8G/512SSD+21.5（惠普）

20台

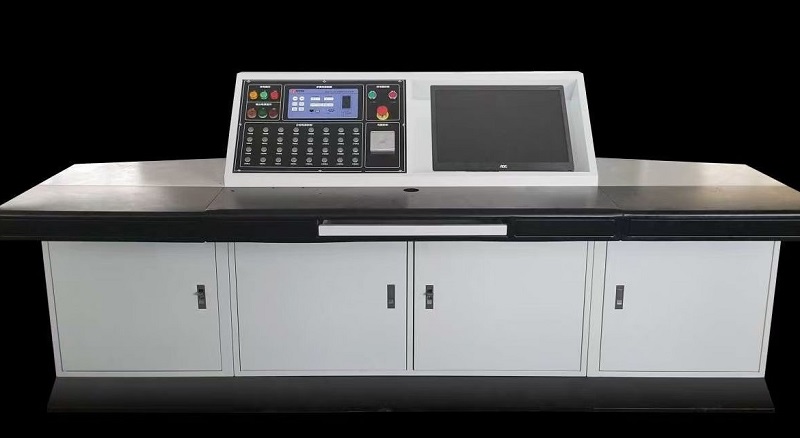

MYKZT-01A体化多媒体主控台

基本配置：

序号	配置名称	规格(长×宽×高)	数量
1	多功能示教台	多媒体示教台2400×800×780mm	1套
2	电脑	CPU:英特尔I5 4590/主板：主板B85/内存条：8G内存/硬盘：240G固态硬盘/炫酷机箱/键鼠套装/机箱电源：金河田主机电源/ CPU风扇：纯铝风冷散热风扇/21.5显示器	1台
3	安全用电	★实验室智慧用电安全控制系统	1个
4	电源总控制台	MYKZT-01A	1个
5	交换机	24口交换机	1个
6	★通信板	1）实验台地址范围0-255。 2）具有WIFI、RJ45、RS485上位机通信接口。 3）上位机与各学生实验台智能测量仪表数据交换，接口转换功能。 4）工作温度范围-20℃～+50℃。	1个
7	★实验台管理系统	1）添加、删除、配置各实验台模块。 2）实时监测各学生实验台各项模块实时参数。 3）远程控制各实验台模块功能开关，按键锁定。 4）软件用户登录管理功能。	1个
8	人体复苏模型	急救演示	1个
9	灭火器	教师灭火演示	1个

1套
