风力发电基础实训室建设方案

风力发电实训室的建设是根据用户学校的数量需求对实验室设备配置进行设计，能够使学生在更加立体、全面的环境下对整个环节进行展示与培训。
1、本次实验室配置要求
同时满足30位学生上课使用
对风力发电的性能进行全方位介绍与实训
2、实验室配置情况根据客户的要求，我公司针对用户的要求，对实训实验室的设备配置情况提供如下设计方案：
本套方案配置以学生实际操作为主，风力发电的每个环节都能够让学生实际操作，让学生能够体会到组件在工厂中的实际生产流程和工作方法，掌握光伏发电的工作原理和方法，掌握风力发电建筑一体化的设计方法和施工原则，对学生掌握实际工作中需要的技能非常重要。
方案中还结合到老师的讲解过程，设计有各环节的展示系统，使学生在具体操作之前能够根据讲解/展示系统的配合进行正确的操作，保障学生的安全与教学的顺利进行。

二、风力发电实训室配置：（可根据实际情况增减）

序号	设备名称	数量	实验目的	备注

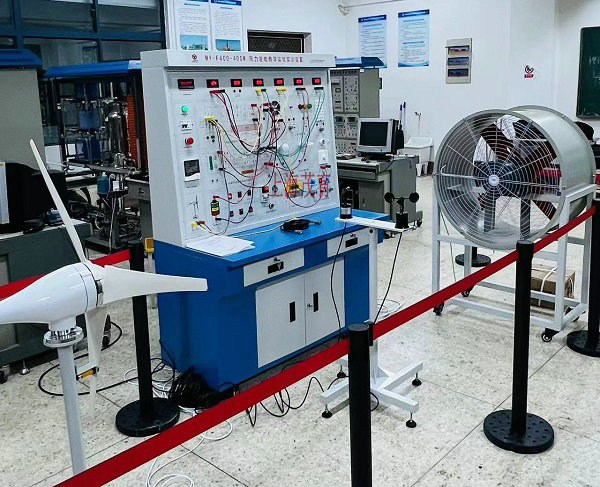

1	MY-F400 小型风力发电实训装置	5套	1.风力发电基础理论原理性实验 2.风力发电系统设计实验 3.风力发电基础理论与应用技术仿真实验 4.风力发电相关测量技术实验 5.风力发电控制技术实验 6.风力发电电力电子实验 7.过放保护、过放恢复、过充保护、过充恢复均充保护、均充恢复、浮充保护、浮充恢复 8.过风速报警、欠风速报警、液晶显示风速 9.风力发电系统的直接负载实验 10.风力发电系统的风速变化影响实验 11.限速机械保护系统原理实验 12.限速电控保护系统原理实验 13.风机过功率保护实验 14.风机超速保护实验 15.不同转速下风力发电曲线实验 16.风况检测实验 17.独立风机系统实验 18. 综合实验。	一套系统供4位同学使用
2	MY-PV28 1KW永磁风力发电并网实验系统	5套	1、风速即转速与与出功率关系实验 2、发电机转速与输出电压关系实验 3、发电机转速与输出电流关系实验 4、发电机转速与输出电压频率关系实验 5、水平轴发电机在不同的风速的情况变换功率实验 6、风力发电系统接线实验 7、永磁同步风力发电机并网过程实验 8、永磁同步风力发电机在不同风速情况下并网实验 9、并网过程中的各种保护实验	一套系统供6位同学使用

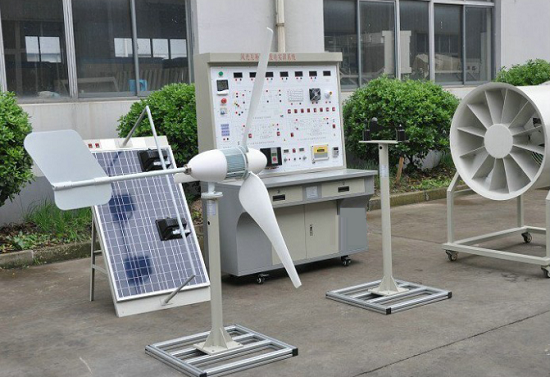

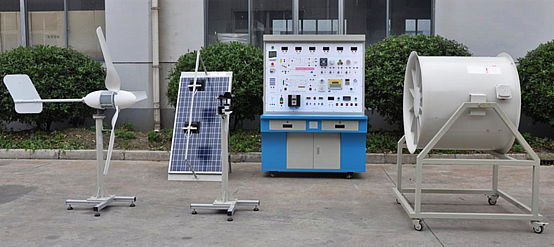

3	MY-F500C风光电互补发电综合实训系统	5套	一、永磁同步风力发电机系统运行过程风能量变换演示和实验： 1、风速即转速与与出功率关系实验 2、发电机转速与输出电压关系实验 3、发电机转速与输出电流关系实验 4、发电机转速与输出电压频率关系实验 5、风速即转速与与出功率关系实验 6、发电机转速与输出电压关系实验 7、发电机转速与输出电流关系实验 8、发电机转速与输出电压频率关系实验二、太阳能电池控制运行过程光能量变换演示和实验 1、光伏摸块单元组成原理。 2、太阳能光电池能量转换组合原理。 3、在不同天气和日照强度下光波对光伏转换效率的影响实验。 4、在不同季节太阳运轨变换下对光伏能量转换的影响实验。 5、在不同季节环境温度变换下对光伏能量转换的影响实验。 6、追日原理与追日过程实验	一套系统供6位同学使用
