电工电子实训台常用仪器仪表的使用方法

    电工电子实训台综合了大学、专科、中专及职校 “ 电路分析 、电工基础 、电工学 、电子学、电机控制、继电接触控制 及 电力拖动 ” 等课程实验大纲的要求而研制，特别适用于大中院校现有实验设备的更新换代，及中专、职校等新建或扩建实验室，迅速开设实验课提供了理想的实验设备。配备有常用的实验仪器仪表，及常用实验仪器仪表的使用方法：

一、电工电子实验室设备直流稳压电源

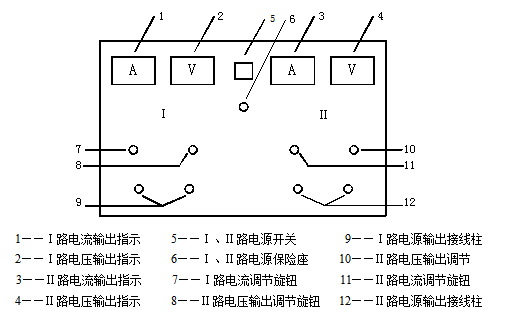

    直流稳压电源是实验室中最常使用的直流电源，它可以将220V、50Hz的正弦交流电变换成直流电。本设备实验台上已装配双路稳压稳流电源，其电压输出具有连续可调功能，当输出直流超过最大允许值时，电源内部继电器动作，保护电源。该电源输出额定电压为0～30V连续可调，额定电流0～1.5A。

（一）使用方法
a、将电压连续调节旋钮逆时针转到底；
b、打开面板上的电源开关，开关内指示灯亮；
c、顺时针调节电压连续调节旋钮至所需的电压值，此值可在电压／电流表上显示出来；
d、在输出接线柱端口测试输出电压。
（二）使用注意事项
a、通电时检查供应电压是否符合仪表要求，以免损坏仪表；
b、开机前需将电压调压旋钮逆时针旋到底；
c、调节电压、电流时，调节幅度不宜过大，接近旋钮极限位置时要轻调，以免损坏电位器；
d、在使用中，防止输出端口过载和短路，发现电压表指示突然降为零，表示输出电流过大，内部保护电路部分动作而停止输出电压，这时需关闭电源，调整外部负载，重新开启电源。
（三）实训练习
调节直流稳压电源电压调节旋钮，使输出端分别获得4V、18V、26V的直流电压。
二、电工电子实验设备指针式万用表

MF-500万用表在实验室中广泛应用，它可以测量交直流电压、直流电流、电阻及音频电平等，使用携带方便等特点。
（一）使用方法
    使用前应检查指针是否指在机械零位，若不指在零位上，可旋转表盖上的调零旋钮，使指针指在零位。红、黑表笔分别插在面板上的“＋”、“－”插座上。
a、直流电流测量   MF-500万用表直流电流档量程如下：1mA－10mA－100mA－500mA，测量时左边转换开关旋钮至“A”位置上，选择合适量程档位。将万用表串接在被测电路中，红表笔为电流流入端，黑表笔为电流流出端。
b、交直流电压测量右边的转换开关旋钮至“位置，测交流电压或直流电压，调节左边转换开关旋钮。“为测交流电压，“V”为测直流电压。选择合适的量限，当不能预计被测直流电压大约数值时，可将开关旋钮旋在最大量限的位置上，然后根据指示值之大约数值，再选择适当的量限位置，使指针得到最大的偏转度。
c、电阻的测量   电阻档有以下量程： R×1Ω、 R×10Ω、 R×100Ω、 R×1KΩ、
R×10KΩ。使用时，应检查表内是否装好电池（R×10KΩ档需9V电池）。转换开关至所需电阻档位，将测试表笔短接，观察指针是否指在零欧姆，若不是，应调整零欧姆调节电位器，使指针指在零欧姆处，然后分开测试笔进行电阻测量。使用时应注意：每次交换电阻档位进行测量前，都必须先调零；在电路中测量电阻时，必须先切断电源。
（二）使用注意事项
a、测量高电压和大电流时，为避免烧坏开关，应在切断电源的情况下变换量程；
b、测量未知电压或电流时，应先选择最高电压或电流量程，待第一次读取数值后，方可转到适当位置，以取得较准确的读数，并且避免烧坏电路；
c、定期检查干电池，发现电池无电流或电压不足，应及时更换，以保证电阻档测量准确。
（三）实训练习
熟悉指针式万用表的面板结构、各旋钮的作用、测量种类和量程范围，识别表盘上各种符号的意义和各标尺的读数方法。
三、数字式万用表
数字式万用表是目前常用的一种数字化仪表。它具有以下特点：数字显示，读取直观、准确，可避免指针式万用表的读数误差；分辨率高；测量速度快；输入阻抗和集成度高；测试功能、保护电路齐全；功率损耗小；抗干扰能力强。下面以DT890A为例，进行介绍。

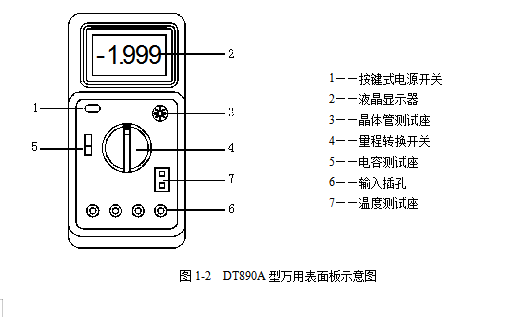

DT890A型万用表面板示意图如图1-2所示。

（一）使用方法
操作时首先将ON-OFF开关置于ON位置。检查9V电池，如果电压不足，需更换电池。
1、直流电压（DCV）测量   将量程转换开关置于DCV范围，并选择量程，其量程分为五档：200mV、2V、20V、200V、1000V。测量时，将黑表笔插入COM插孔，红表笔插入V/Ω插孔，测量时若显示器上显示“1”表示过量程，应重新选择量程。
2、交流电压（ACV）测量   将量程转换开关置于ACV范围，并选择量程，其量程分为五档：200mV、2V、20V、200V、700V。测量时，将黑表笔插入COM插孔，红表笔插入V/Ω插孔，测量时不允许超过额定值，以免损坏内部电路。显示值为交流电压的有效值。
3、直流电流（DCA）测量   将量程转换开关转到DCA位置，并选择量程，其量程分为四档：2mA、20mA、200mA、20A。测量时，将黑表笔插入COM插孔，当测量最大值为200mV时，红表笔插入mA插孔；当测量最大值为20A时，红表笔插入A插孔。注意：测量电流时，应将万用表串入被测电路。
4、交流电流（ACA）测量   将量程转换开关转到ACA位置，选择量程，其量程分为四档：2mA、20mA、200mA、20A。测量时，将测试表笔串入被测电路，黑表笔插入COM插孔，当测量最大值为200mA时，红表笔插入mA插孔；当测量最大值为20A时，红表笔插入A插孔。显示值为交流电压的有效值。
5、电阻测量  电阻档量程分为七档：200Ω、2KΩ、20KΩ、200KΩ、2MΩ、20MΩ、
200MΩ。测量时，将量程转换开关置于Ω量程，将黑表笔插入COM插孔，红表笔插入
V/Ω插孔。注意：在电路中测量电阻时，应切断电源。
6、电容测量  电容档量程分为五档：2000pF、20nF、200nF、2μF、20μF。 测量时，将量程转换开关置于CAP处，将被测电容插入电容插座中，注意：不能利用表笔测量。测量容量较大的电容时，稳定读数需要一定的时间。
7、二极管测试及带蜂鸣器的连续性测试   测试二极管时，只需将量程转换开关转换到二极管的测试端，显示器显示二极管的正向压降近似值。
8、晶体管h_FE的测试   将量程转换开关置于h_FE量程，确定NPN或PNP，将E、B、C分别插入相应插孔。
9、音频频率测量   音频频率测量分为两档：2kHz、20kHz。测量时，将量程转换开关置于kHz量程，黑表笔插入COM插孔，红表笔插入V/Ω/ƒ插孔，将测试笔连接到频率源上，直接在显示器上读取频率值。
10、温度测试   温度测试分为三档：-20～０℃、0～400℃、400～1000℃。测试时，将热电偶传感器的冷端插入温度测试座中，热电偶的工作端置于待测物上面或内部，可直接从显示器上读取温度值。
（二）使用注意事项
1、测量电流时应将表笔串接在被测电路中，测量电压时应将表笔并接在被测电路中。
2、不能测量高于1000V的直流电压和高于700V的交流电压。
3、测量高电压时要注意，避免触电。
4、测量电流时，若显示器显示“1”，表示过量程，量程转换开关应及时置于更高量程。
5、更换电池或保险管时，应检查确信测试表笔已从电路中断开，以避免电击。
（三）实训练习
1、将直流稳压电源输出电压调至1V、3V、10V、15V、30V，用指针式万用表、数字式万用表分别进行测量，将测量结果记入表1-1中。
表1-1  直流电压测量结果记录表

输出电压 V	指针式万用表测量		数字式万用表测量
	量  程	指 示 值	量  程	指 示 值
1
3
10
15
30

2、分别用指针式万用表、数字式万用表测量阻值为5.1Ω、100Ω、1KΩ、8.2K、10KΩ、47KΩ的实际值，注意选择量程，将测量结果记入表1-2中。
表1-2  电阻测量结果记录表

电阻值	指针式万用表测量		数字式万用表测量
	档  位	指 示 值	档  位	指 示 值
5.1Ω
100Ω
1KΩ
8.2K
10KΩ
47KΩ

四、示波器
示波器是电子设备检测中必不可少的测试设备，用它可以直接观察电路中各点的波形，并且可以对信号进行各种测量。下面以日立V-212示波器面板为例进行介绍。

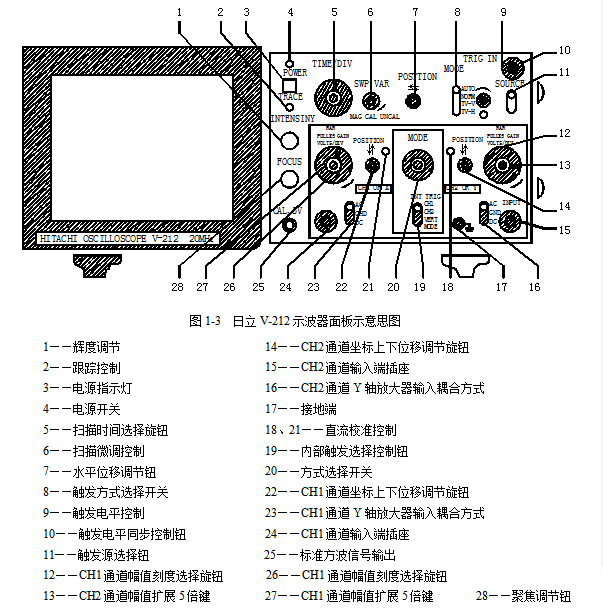

日立V-212示波器面板如图1-3。
（一）面板与控制部件
A、电源与示波管
1、POWER   电源开关，红色指示灯亮表示电源接通
2、TRACE  ROTATION   基线调节旋钮
3、INTENSITY   辉度控制旋钮
4、FOCUS   聚焦控制旋钮
5、CAL 0.5V、1KHz的校正方波
B、垂直偏转系统
1、VOLTS/div   Y轴灵敏度选择开关，在最外侧的部分，可以分段选择。档位有5V、2V、1V、0.5V、0.2V、0.1V、50mV、20mV、10mV、5mV、2mV、1mV档，分别代表Y轴上每一大格的电压值。
2、VAR PULL×5 GAIN   Y 轴灵敏度微调旋钮，在拉出时，垂直系统扩展5倍，此旋钮在Y轴灵敏度里面伸出部分。使用此档时，示波器衷减一半。通常，灵敏度旋钮处于关状态，以保证Y轴读数的准确。
例：当输入扫描信号的Vp-p（代表峰-峰值）为6格，VOLTS/div置于0.1V档，当灵敏度微调旋钮未拉出时，Vp-p=6×0.1×10V=6V（×10因探头本身衷减10倍）；当灵敏度微调旋钮拉出时，Vp-p=6×0.1×2V=1.2V。
3、POSITION  垂直位移调节旋钮。它可以使扫描信号在荧光屏上上下移动而处于适当位置。拉出时为直流偏置，控制通道CH1。
4、POSITION  PULL  INVERT 垂直位移调节旋钮。调节它，可以获得CH2通道信号。
5、DC  BAL   直流平衡调节控制旋钮。
6、MODE（CH1、CH2、ALT、CHOP、ADD） 工作方式选择开关。各选择开关含义分别是：
1）当开关置于CH1时，荧光屏上只显示CH1通道的信号。
2）当开关置于CH2时，荧光屏上只显示CH2通道的信号。
3）当开关置于ALT时，荧光屏上同时显示CH1和CH2通道的信号。
4）当开关置于CHOP时，荧光屏上断续显示CH1和CH2通道的信号。
5）当开关置于ADD时，荧光屏上显示CH1和CH2通道信号的代数和。
7、INPUT（CH1或X）  通道CH1输入信号插座，在X-Y输入信号的方式下，为X轴输入信号。
8、INPUT（CH2或Y）  通道CH2输入信号插座，在X-Y输入信号的方式下，为Y轴输入信号。
9、AC-GND-DC  Y轴放大器输入耦合方式选择开关。DC为直流，AC为交流，GND为接地。
图1-3  日立V-212示波器面板示意思图
