建筑电气实验室简介

一、建筑电气实验室简介-‌建筑电气实验室是专门为建筑电气与智能化专业的学生和教师设计的专业实验室,旨在满足该专业的教学和科研需求。‌
实验室的主要仪器设备包括电气照明技术实验装置、楼宇自动化现场总线实验装置、智能楼宇网络工程实践平台、消防与安全防范实验故障考核装置等设备,这些设备支持开展多种实验课程和实验项目,如《建筑设备自动化系统课程设计》、《建筑电气控制技术课程设计》等,覆盖配电系统的认识与应用、楼宇系统的供电线路安装与操作、照明系统的认识与线路搭建等多个方面。
二、建筑电气与智能化专业实验室的建成将形成特色专业化的教学新模式,实训室建设将学生的理论知识和技能学习同实践相结合,使学生的专业技能与综合素质相结合,将学生的就业能力和企业的用人要求相结合,形成了完整的、系统的人才培养平台,实现了学生、教师、学院、用人单位和社会等多方共赢。
、主要功能要求:
建筑电气与智能化专业实验室可以让学员了解各类消防及建筑物业管理设施、器材,熟知各类消防设施、器材与建筑物业管理的使用,并在消防及建筑物业工作实践中加以运用,以提高建筑物抗御火灾的能力,确保建筑消防设施充分发挥其防火、灭火效能,减少建筑火灾发生几率,降低灾害损失,保护人民生命和财产安全。





实验室配置要求:
序号 设备名称 所开实验项目 数量
1 MY-81 给排水设备安装与控制装置 通过项目任务实施,可考察的职业能力
1.系统竣工图和控制电气原理图绘制
2.管材加工和连接:镀锌管、不锈钢复合管、PPR、UPVC管的切割、套丝、熔接、连接。
3.配件和器件的安装:完成生活给水系统、消防给水系统、热水给水系统和排水系统中管路配件的安装;完成水泵、压力变送器、水表、浮球液位计、信号蝶阀、湿式报警阀组、水流指示器、闭式喷头、末端试水装置、水龙头、淋浴器等水暖器件的安装。
4.管道试压与通水试验
5.电气设计、安装与接线:水泵、配电柜、控制器、指令元件、操作元件的安装、接线
6.控制程序设计与调试
(1)变频控制程序设计与调试
(2)抄表计费程序设计
(3)喷淋灭火控制程序设计
(4)给排水监控程序设计
(5)组态监控系统设计
5套

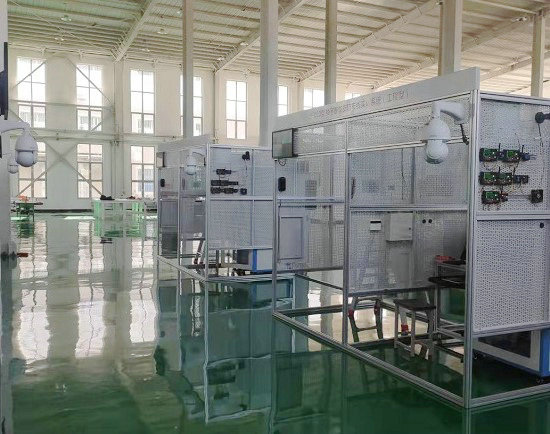

2 MYLYJD-4 楼宇智能安防布线实训系统 结构与组成:
  本装置采用模块化设计,由建筑模型、对讲门禁子系统、室内安防子系统、周边防范子系统、视频监控子系统、巡更子系统等组成。
建筑模型由标准规格的铝合金工业型材和网孔式安装板组成,设有总电源箱。建筑模型分为智能大楼(小区)和管理中心两部分,智能大楼(小区)设有单元门和单户窗,实现智能小区对讲门禁系统的设备安装等工程训练,实现单元和单户可视对讲功能。
    管理中心实现安保区域的集中监控和管理,安装有管理中心机、视频监控柜等典型管理设备。
    在智能大楼(小区)内安装烟感探测器、红外探测器、温感探测器、门磁、紧急按钮、红外对射和巡更点等。智能大楼(小区)的房间窗户装有幕帘探测器,实现室内安防与周界防范功能。
    在管理中心区域和安保区域内,安装典型监控器材(半球摄像机、红外摄像机、枪机、一体化球形摄像机等),实现关键区域视频监控,设有两台监视器,其中一台为17寸液晶监视器,另一台为19寸液晶显示器。
    系统中的各模块既可单独调试、运行,也可通过接线和配置,进行联动实训。功能区域之间采用工程桥架实现系统连接。
2套
3 MYLYJD-5 楼宇智能化工程实训装置 通过项目任务实施,可考察的职业能力:
1、楼宇智能化工程设计能力
2、消防报警系统设计、安装施工与调试能力
3、视频监控系统设计、安装与调试能力
4、对讲门禁及室内安防系统设计、安装与调试能力
5、综合布线系统施工能力
6、DDC的接线、编程和调试能力
7、监控软件组态、通讯和运行能力
8、智能建筑系统故障诊断与调试能力
2套
4 MY-51C消防灭火系统实训装置 实训项目:
1、系统结构与设备认识
2、喷淋灭火系统安装与使用
3、自动充气装置的原理及管路结构
4、喷淋灭火系统伺应状态操作
5、喷淋灭火系统调试
6、火灾探测与火灾报警
7、喷淋灭火操作
8、预作阀组控制器的手自动控制
9、喷淋系统系统综合操作训练
10、喷淋灭火系统与消防报警系统联动
11、干式系统原理认识与阀门操作演示
12、消火栓灭火原理认识
13、消防火栓控制操作实训
14、消防火栓的灭火演练
15、消防水带的操作演练
2套
5 MY-68B供配电及照明系统综合实训装置(LON总线型)

五、实训项目:
供配电系统部分:
1.仪表设备实训项目
 (1)常用供配电设备认知与应用
 (2)电量传感器认知与应用
2.线路安装、调试和运行实训
(1)智能建筑的供电运行线路组建与操作
(2)典型楼层配电运行线路组建与操作
(3)供配电系统中运行线路状态的现场监测、抄表和控制
3.供配电自动化设备认知和运行控制实训
(1)备自投联动运行控制和调试
(2)应急电源配电线路运行和联动控制
(3)配电线路功率因数补偿运行控制
4.供配电系统综合控制运行实训
(1)供配电监控系统运行调度
(2)与消防自动报警系统的联动控制
照明系统部分:
1.照明和控制设备认识与应用实训项目
 (1)常用灯具的认知与应用
 (2)照度传感器认知与应用
 (3)动静探测器认知与应用
 (4)遥控照明控制器认知与应用
2.普通照明控制线路安装和调试实训项目
 (1)照明灯具及普通控制设备的安装和调试控制
 (2)应急照明设备的控制
3.智能照明控制线路安装和调试实训项目
 (1)时间表控制模式下照明线路组建和控制
 (2)情景切换控制模式下照明线路组建和控制
 (3)远程强制控制模式下照明线路组建和控制
 (4)动态控制模式下照明线路组建和控制
4.综合调度控制部分
 (1)供配电子系统和照明子系统联合监控
 (2)供配电子系统、照明子系统和其他楼宇子系统联合监控
2套
6 MYLY-42A物联网综合应用实训系统

物联网工程综合应用实训系统-是针对物联网专业实验室建设需求设计的覆盖物联网基础教学、智能家居、智慧农业等实际应用的综合实训系统,它综合运用传感器技术、RFID技术、无线传感器网络技术、嵌入式技术、Zigbee/Wi-Fi等通信组网技术等,依托部署在操作台上的无线传感网节点、执行器节点、嵌入式智能网关等,实现智能家居门禁安防监控、智能家居环境监测、家居设备智能控制、农业环境智能检测等功能,可激发学生对物联网学习的兴趣,具有较高的性价比,能够满足物联网教学、基础实验教学、应用创新等多层次需求。 5套
7 电脑 i5-12500 内存:8G固态硬盘:512G N(W11H,260W,3+3)(惠普) 11台
