家用电器技术专业仪器设备基本配置推荐标准

一、功能介绍
家用电器实训设备是根据《中华人民共和国教育行业标准-电子技术应用专业仪器设备配备标准》，依照中华人民共和国劳动和社会保障部发布的《家用电子产品维修工职业技能实训和鉴定设备技术规范》职业教育的教学和实训要求而研制的，适合高职院校、中职学校的应用电子技术、家用电器维修、黾子电器应用与维修专业等专业的家用电子产品原理与维修的实训教学。
二、实训目的
通过家用电器实训设备对项目任务实施，可培养学生的职业能力有
洗衣机模块
1. 全自动洗衣机常用元器件、传感器及控制芯片的认识和检测
2. 全自动洗衣机机械结构的认识及拆装
3. 进水、排水常见故障的检测和排除
4.洗涤、脱水常见故障的检测和排除
5.全自动洗衣机程控器的检测
6.电机及电机控制故障的检测和排除
7.机械传动系统的常见故障及检修
8.集成控制电路检测和故障分析排除
9.漏电安全防护报警系统故障分析和排除
抽油烟机模块
10.抽油烟机常用元器件，及控制芯片的认识和检测
11.抽油烟机机械结构的认识及拆装
12.电机不转故障的检测和排除
13.电机转动时无规律故障的检测和排除
14.集成控制电路检测和故障分析排除
吸尘器模块
15.吸尘器常见元器件，及控制芯片的认识和检测
16.吸尘器机械结构的认识及拆装
17.电机出现故障时的检测和排除
18.无法吸尘故障的检测和排除
19.过热保护电路的检测和维修
20.集成控制电路检测和故障分析排除
空气净化器模块
21.净化器常见元器件，及控制芯片的认识和检测
22.吸尘器机械结构的认识及拆装
23.高压电路故障的检测和排除
24.负离子发生器、风扇、空气过滤器部分故障的检测和排除
25.集成控制电路检测和故障分析排除
26.漏电安全防护报警系统故障分析和排除
电热水器模块
27.电热水器常见元器件，及控制芯片的认识和检测
28.电热水器机械结构的认识及拆装
29.防电墙技术的学习及故障的分析与排除
30.内胆故障的分析和排除
31.恒温电路部分故障的分析和排除
32.电热水器使用安全的学习和掌握
33.集成控制电路检测和故障分析排除
34.漏电安全防护报警系统故障分析和排除
电烤箱模块
35.电烤箱常见元器件，及控制芯片的认识和检测
36.电烤箱机械结构的认识及拆装
37.温控器部分故障的分析和排除
38.定时控制电路故障的分析和排除
39.内胆故障的分析和排除
40.集成控制电路检测和故障分析排除
电饭煲模块
41.微电脑控制电饭锅常用元器件，控制芯片，显示器件的认识与检测
42.微电脑控制电饭锅结构的认识及拆装
43.微电脑控制电饭锅能量转化，温度传导的工作原理
44.微电脑控制电饭锅加热，保温相互转换及工作原理
45.微电脑控制电饭锅定时加热，煮饭，保温的设定及工作原理
46.微电脑控制电饭锅的常见故障及维修
47.微电脑控制电饭锅控制电路常见故障的检测及维修
微波炉模块
48.微波炉主要元器件，控制芯片，显示器件的认识与检测
49.微波炉结构的认识及拆装
50.微波炉加热的原理分析及实物演示
51.微波炉微波产生电路的常见故障及检测维修
52.微波炉控制电路及定时电路常见故障与检测维修
53.微波炉电压转换电路的常见故障及检测维修
54.微波炉保护装置的检测与维修
55.微波炉常见故障的检测及维修
三、实训室配置要求
3.1 实训教学场所
3.1.1 使用面积
实训基地应根据师生的健康、安全和设备配置要求，确定其使用面积，并符合国家相关规定。
3.1.2 采光
实训室的采光应按照GB/T 50033的有关规定。
3.1.3 照明
实训室的照明要求符合GB 50034的有关规定。
3.1.4 通风
应符合GBJ 16的有关要求。
3.1.5 电气安装
应符合GB 16895的有关规定。
3.1.6 消防
应符合GBJ 16的有关规定。
3.1.7 安全标志
应符合GB 2893、GB 2894的有关要求。
3.1.8 安全与卫生
应符合GBZ 1的有关要求。
3.2 仪器设备
3.2.1　实训室仪器设备配置标准见《家用电器技术专业仪器设备配置标准》。
3.2.2　家用电器技术实训室仪器设备的配置数量，应能满足50人同时进行实训。
3.2.3　所配备的仪器设备，其质量应符合相关的国家标准或行业标准，并具有相应的产品质量证明。
3.2.4　各种仪器设备的安装使用应符合国家或行业标准。

附：实训基地设备基本配置标准

家用电器技术专业仪器设备基本配置推荐标准
实训教学场所	实训项目（模块）	实训教学目标	仪　器　设　备
实训教学场所	实训项目（模块）	实训教学目标	序号	名称	规格、主要参数或要求	单位	数量	执行标准代号	备注

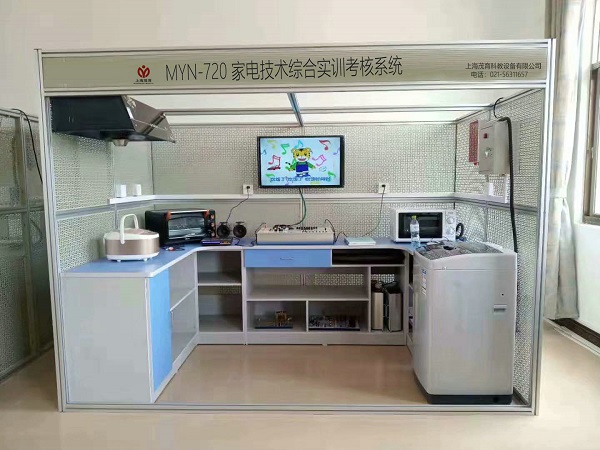

家用电器实训室	1．洗衣机抽油烟机吸尘器空气净化器等电器的检测与维修	1.掌握机电类家电产品的故障检测及维修方法；	1	家用电器维修考核实训装置	单元挂板结构；能完成机电类、电热类、电磁类家电产品的电气原理实训；能设置常见电气故障；符合国家安全标准。	台	25
			2	电工工具	成套。	套	25
			3	气焊工具	便携式。	套	25
			4	万用表	MF500。	只	25
			5	红外测温计	标准。	只	25
家用电器实训室	2．电热水器电烤箱暖风机等电器的检测与维修 3．电磁炉微波炉的检测与维修	2.掌握电热类家电产品的故障检测及维修方法； 3.初步掌握电磁微波类家电产品的故障检测及维修。	6	微波测试仪	标准。	台	25
			7	洗衣机抽油烟机吸尘器空气净化器电风扇等	国家优质品牌。	组	25		选配
			8	电热水器电烤箱暖风机电吹风电熨斗等	国家优质品牌。	组	25		选配
			9	电磁炉微波炉等	国家优质品牌。	组	25		选配
