中等职业学校电力电子及电力拖动实训室设备基本配置推荐标准


1、范围:
    电力电子与电力拖动技术主要研究电力电子器件、电能的变换与控制、功率源、电力传动及其自动化等理论技术和应用。它是综合了电能变换、电磁学、自动控制、微电子及电子信息、计算机等技术的新成就而迅速发展起来的交叉学科,对电气工程学科的发展和社会进步具有广泛的影响和巨大的作用。本标准适用于中等职业学校电气技术应用、电气运行与控制、供用电技术、电气设备安装、电子电器应用与维修、电子与信息技术、电子技术应用、通信技术等专业实训基地仪器设备的基本配置。
2、分类:
    电力电子器件的原理、制造及其应用技术;电力电子电路、装置、系统及其仿真与计算机辅助设计;电力电子系统故障诊断及可靠性;电力传动及其自动控制系统;电力牵引;电磁测量技术与装置;先进控制技术在电力电子装置中的应用;电力电子技术在电力系统中的应用;电能变换与控制;谐波抑制与无功补偿。
3、研究方向:
1)谐波抑制与无功补偿
2)电力电子电路仿真与设计
3)计算机控制系统
4)电气系统智能控制技术
5)现代控制理论及其电气传动中的应用
6)系统故障诊断技术及应用
7)现代交、直流电机调速技术
8)功率变换技术的研究
    该学科对实践动手能力要求很高,难度较大。本科是电气工程、自动化、电子信息工程的适合报考这个专业。该专业需要的基础是电路基础,模拟电路与数字电路,电机学,单片机技术,计算机控制技术,电力电子技术,电力拖动自动控制系统,数字信号处理。
4、要求:
4.1 电力电子及电力拖动实训室实训教学场所
4.1.1 使用面积:实训基地应根据师生的健康、安全和设备配置要求,确定其使用面积,并符合国家相关规定。
4.1.2 采光:实训室的采光应按照GB/T 50033的有关规定。
4.1.3 照明:实训室的照明要求符合GB 50034的有关规定。
4.1.4 通风:应符合GBJ 16的有关要求。
4.1.5 电气安装:应符合GB 16895的有关规定。
4.1.6 消防:应符合GBJ 16的有关规定。
4.1.7 安全标志:应符合GB 2893、GB 2894的有关要求。
4.1.8 安全与卫生:应符合GBZ 1的有关要求。
4.2 仪器设备:
4.2.1电力电子及电力拖动实训室仪器设备配置标准见《电工电子类专业仪器设备配置标准》。
4.2.2 电力电子及电力拖动实训室仪器设备的配置数量,应能满足50人同时进行实训。
4.2.3 所配备的仪器设备,其质量应符合相关的国家标准或行业标准,并具有相应的产品质量证明。
4.2.4 各种仪器设备的安装使用应符合国家或行业标准。
附:实训基地设备基本配置标准
电力电子及电力拖动专业仪器设备基本配置推荐标准
实训教学场所 实训项目
(模块)
实训教学目标 仪 器 设 备
序号 名称 规格、主要参数或要求 单位 数量 执行标准代号 备注











1.可控硅器件测量
2.可控硅整流电路的特性实验
3.单相可控全波整流电路的制作(调光电路的制作)
4.可控硅逆变电路实验
5.直流调速实验
6.交流调速实验
1.学会可控硅器件的检测方法;
2.学会可控硅触发电路的测量方法;
3.学会可控整流电路各点电压波形的测量;
4.掌握可控硅逆变电路和原理
5.了解交、直流调速系统的特点;
6.掌握简单触发电路的安装调试;
7.掌握单相可控硅调压电路的安装调试。

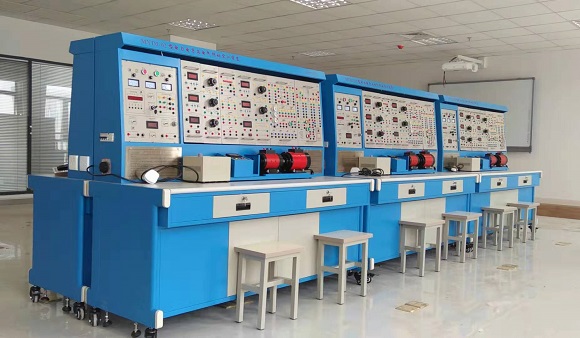

1 电力电子及拖动实训装置 挂板式结构;
单元:
能完成单、三相各种可控硅整流电路实验;
能完成可控硅逆变电路实验;
能完成开、闭环交、直流调速实验;
电源:380/220V,配调压器;
电机组:220V,P≤1Kw,带测速环节;
漏电及过载保护;
测量及显示环节;
其它符合国家安全标准。
25
2 万用表 MF500。 25
3 工具 成套电工工具。 25
4 示波器 双踪,20MHz。 25
5 转速表 数字式 25
  调光灯电路套件 面包板;
成套器件:满足220V,20W白炽灯负载要求。
50
