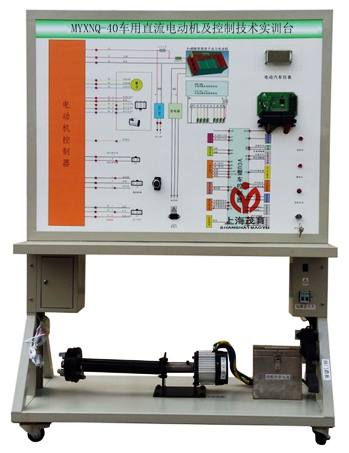

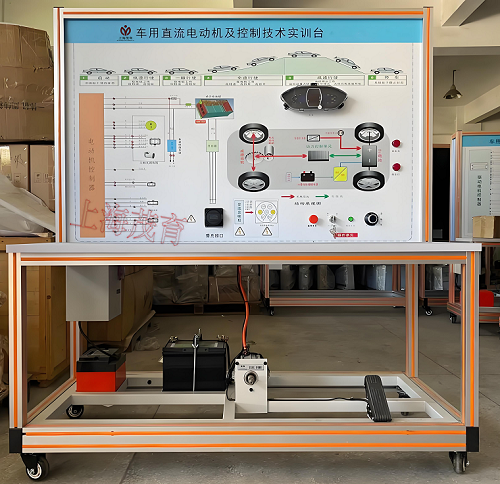

车用直流电动机及控制技术实训台,新能源汽车实训设备
2022-08-02 09:39
二、车用直流电动机及控制技术实训台,新能源汽车实训设备,车用直流电动机及控制技术实训装置功能特点：
1、汽车无刷直流电机及控制器的认知；
2、汽车无刷直流电机及控制器的结构及原理；
3、驾驶员的意图与永磁电机运转之间的体现；
4、常见故障的设置及考核；
5、配备完整的实验说明书。
三、车用直流电动机及控制技术实训台,新能源汽车实训设备,车用直流电动机及控制技术实训装置规格：
1、外形尺寸1240×600×1700mm；
2、电源：220VAC/50Hz；
3、电机额定功率：1kw；
4、电机额定转速：3000rpm；
5、电机工作电压：72VDC；
6、箱体上部整体成型，表面经过防锈处理、喷漆；下部采用40*40方管焊接成形；
7、采用UV平板喷绘面板，厚度不小于4mm,彩色电路图，不退色、耐磨损；
8、底部安装两万向两定向的脚轮，配备刹车，方便设备的移动及固定。
▲配备 的汽车职业教育多功能综合一体机（7寸高清晰彩色液晶触控屏）教学系统（要求现场演示）。
包含以下功能模块系统:
一）.故障设置和考核系统
无线触控屏智能化故障设置和考核系统
触控操作汽车职业教育多功能综合一体机”故障设置和考核系统”界面,可实现故障设置、故障模拟、学员考核与评份、故障排除等功能。
故障设置和考核系统采用最新 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。
控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离， 避免复杂连线干扰控制器，系统更加可靠。
驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和
RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。
手持移动控制终端采用 7 寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对 话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。
手持移动控制终端不联网时可作单机操作，当带驱动模块的实训设备无线组网时，手持 移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与 学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与 学员设故与排故界面原理图与设备面板原理图完全一致)
可自由设定任意一处与汽车电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。
用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
二）汽车检测与诊断系统模块：
汽车职业教育多功能综合一体机与实训设备连接;
触控操作汽车职业教育多功能综合一体机”检测与诊断系统”界面,可读取汽车设备故障码、故障码清除、读取车辆数据流、动作测试及特殊功能等。
功能特点:
1、设备系统诊断
2、读取系统版本信息
3、读取故障码
4、清除故障码
5、读取数据流信息
6、动作测试
7、特殊功能
8、数据流波形显示
9、维修资料库(包含实训设备原机维修资料,操作使用与实训指导书)
三）汽车传感器与执行器波形等检测及诊断模块系统
触控操作汽车职业教育多功能综合一体机“波形检测”界面,可实现波形检测、波形保存、波形分析、三用表等功能。
四、车用直流电动机及控制技术实训台,新能源汽车实训设备,车用直流电动机及控制技术实训装置技术规格：
1、工作电源：HV磷酸铁锂离子动力电池组
2、工作温度：-40℃～+50℃
3、设备钢管：40*40*3mm
4、设备机柜：1.5mm冷板冲压成形，背面设置维修门；
5、移动脚轮：100*60mm
6、外形尺寸：1200×600×1700mm
五、车用直流电动机及控制技术实训台,新能源汽车实训设备,车用直流电动机及控制技术实训装置基本配置(每台)
| 序号 | 名称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 | 装有各种检测端子，彩色电路图和工作原理示意图，1200*900mm | 套 | 1 |
| 2 | 组合仪表 | 电动汽车专用 | 个 | 1 |
| 3 | 点火开关 | 配套 | 套 | 1 |
| 6 | 电机控制器 | 与电机配套 | 套 | 1 |
| 7 | 车载充电器与充电接口 | 与电池配套 | 套 | 1 |
| 8 | DC-DC转换器 | 套 | 1 | |
| 9 | HV磷酸铁锂离子动力电池组 | 72V20AH | 套 | 1 |
| 10 | 无刷直流电机 | 72V1KW | 套 | 1 |
| 11 | 刹车开关 | 套 | 1 | |
| 12 | 档位开关 | 电动车专用 | 套 | 1 |
| 13 | 油门控制装置 | 电动车专用 | 套 | 1 |
| 14 | 直流接触器 | DZ47 | 套 | 1 |
| 15 | 电源总开关 | 茂育配套 | 套 | 1 |
| 16 | 移动台架 | 1240×600×1700mm(带自锁脚轮装置) | 台 | 1 |
| 17 | 保险丝盒 | 茂育配套 | 套 | 1 |
| 18 | 保修卡/合格证 | 茂育配套 | 套 | 1 |
| 19 | 教师手册 | 茂育配套 | 套 | 1 |
| 20 | 故障模拟与排除装置 | 配套 | 套 | 1 |
