低速电动车动力系统实验台,低速电动车动力系统实验设备

、

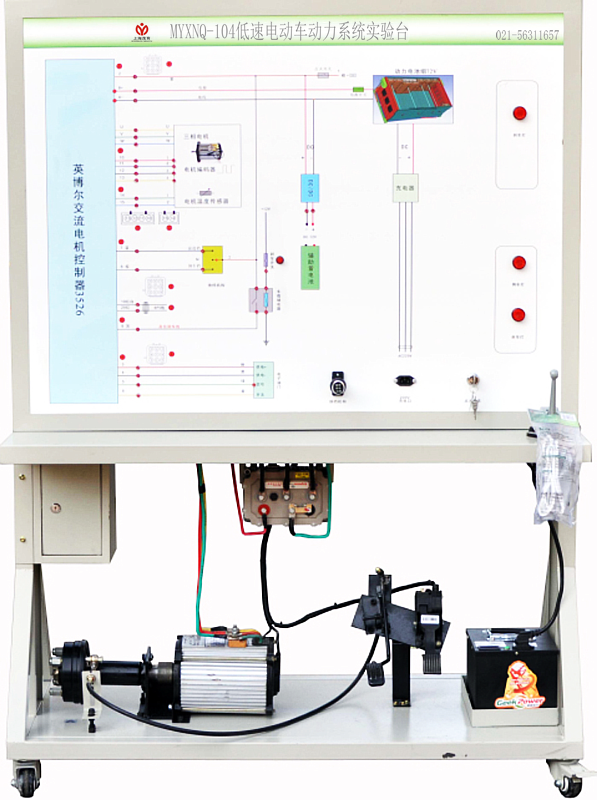

低速电动车动力系统实验台采用英博尔电控系统制作，完整展示了汽车电动动力系统，电机控制系统，监控显示系统的全部功能。可以动态演示电动汽车动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下电动机的运行状态。

二、功能特点：

1、教、学功能：可完成新能源设备各系统的构造和原理教学、故障诊断技能教学。该设备可完整展示汽车电动动力系统，可以动态演示电动动力系统的启动、低速行驶、一般行驶、全速行驶、减速行驶和停车六种工况下的能量流动方向以及电动机的运行状态。

2、实训功能：可完成汽车新能源动力系统的故障诊断实训。

三、产品配置：

1、系统由交流电机、电机控制系统、加速踏板、充电系统、制动系统、点火开关、档位器、充电线、动力电池（72V）,动力电池控制柜等组成。

四、产工艺要求：

1、测量面板采用4mm厚优质双层铝塑板作底板，坚固耐用，不易变形。进口优质高强度高粘性的底膜材料，激光喷绘彩色电路图，表面覆盖高强度保护贴膜，彩图不易退色，具有防潮、耐腐蚀、耐磨特点。

2、台架采用铝型材组成，大气美观，带自锁脚轮,加装交流电源漏电保护装置。

3、示教板上安装有检测端子，可直接在面板上检测传感器、执行器、电池电压，驱动电机等主要装置的管脚的电信号，如电阻、电压、频率、波形信号等。

五、技术要求：

1、工作电源：220V 交流电压；

2、工作电压：72V 交流电压

3、工作温度：-20℃～50℃

4、外形尺寸：1240×750×1750mm

六、实训目的：

1、动力系统原理教学

2、动力系统传递教学演示

3、动力系统加速教学演示

4、动力系统急加速教学演示

5、动力系统一般加速教学演示

6、动力系统减速教学演示

7、新能源汽车动力系统制动教学演示

8、新能源汽车动力系统前进挡信号教学演示

9、新能源汽车动力系统倒档信号教学演示

10、新能源汽车动力系统加速踏板故障诊断

11、新能源汽车动力系统档位信号故障诊断

12、新能源汽车动力系统制动信号故障诊断
