比亚迪e5驱动传动系统实训台,比亚迪e5驱动传动系统实训设备
2022-08-03 10:58

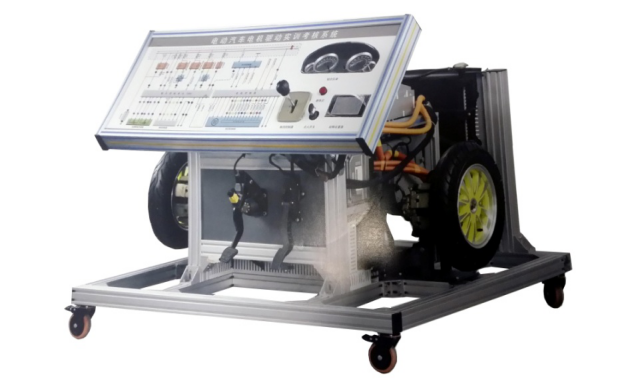

（设备外形参考图片）
比亚迪e5驱动传动系统实训台,比亚迪e5驱动传动系统实训设备,比亚迪e5驱动传动系统实训装置产品采用纯电动汽车原车电机及电机控制器，台架设备真实可运行，实现电驱动系统教学，产品互联智能教学系统，实现交互式教学。
1、台架采用比亚迪E5电机。电机与电机控制器相匹配、比亚迪E5电池组。
2、电机和电机控制器采用液冷方式，散热效果好，水泵、电机、电机控制器、散热器、水箱等组成冷却循环系统，水泵和散热风扇由12V直流开关电源驱动，散热风扇高速转动对散热器进行降温。
3、台架装有电子油门踏板，电机控制器实时采集油门踏板开度信号，调整输出电流大小，实现电机PMW控制。
4、台架安装换挡手柄，设置D档，N档，R档等实现电机正转，反转，停止功能，通过负载控制旋钮控制磁粉制动器控制器，磁粉制动器控制器调整磁粉制动器的制动力矩，模拟实车负载，磁粉制动器输入直流24V，额定功率65W，由24V开关电源供电。
5、通过对电机控制器CAN协议解析，MiniPC动态采集电机转速，电机转矩，电机温度，控制器温度，总电压、总电流等信号，通过图像化界面动态显示。
6、台架安装故障设置，可设置多路故障。
7、设备配置电源开关，控制台架上电、下电，配置空气开关，增强安全保护，设备台架左侧安装急停按钮，紧急情况按下急停开关切断接触器的控制电源，设备断电，实现多重安全保护。
8、台架安装万向脚轮，并带锁止机构。
9、电机与控制器之间采用25mmm²动力电缆，电缆采用双层绝缘阻燃线。电缆接线端口使用铜垫片。电缆接头处采用热缩管包裹。
三、比亚迪e5驱动传动系统实训台,比亚迪e5驱动传动系统实训设备,比亚迪e5驱动传动系统实训装置实训项目与任务：
项目1：高压驱动系统。
任务1：高压驱动系统的组成与识别。
任务2：高压互锁与绝缘检测。
项目2：驱动电机与电机控制器。
任务1：驱动电机系统的基本知识。
任务2：永磁同步驱动电机的结构与检测。
任务3：电机控制器的结构原理与检测。
任务4：高压驱动能量传递和热管理系统。
