新能源汽车能量系统的电源变换装置示教板,新能源汽车实训设备
2022-08-03 11:22

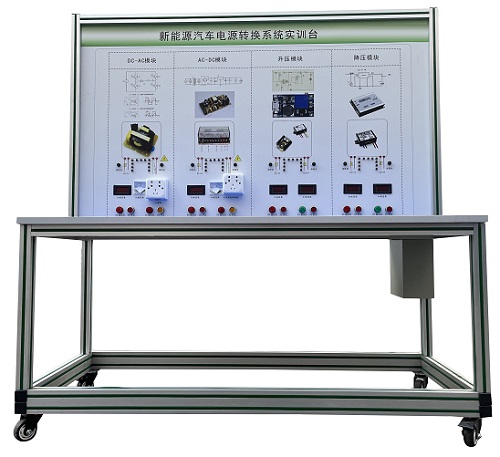

1、该设备完整展示了新能源汽车电源变换系统，可以能搭接DC-AC、AC-DC、升压、降压等电路，展示各系统的结构和控制逻辑。
2、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图；学员可直观对照新能源汽车电源变换结构原理图和实物，认识和分析新能源汽车电源变换系统的工作原理。
3、面板上安装有点火开关、DC-AC、AC-DC、升压、降压模块等，并辅以发光二极管进行系统流向的动态指示，还设有模拟指示灯用来演示电源转换的工作状态，关键部件位置设置检测端子，可使用专用仪器测量参数。
4、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图。
1、外接电源：交流220V±10% 50Hz
2、工作电压：交流220V等
3、工作温度：-40℃～+50℃
4、外形尺寸：1200×600×1700mm(长×宽×高)
三、新能源汽车能量系统的电源变换装置示教板,新能源汽车实训设备,新能源汽车能量系统的电源变换装置实训台基本配置(每台)：
| 序号 | 名称 | 规格型号 | 单位 | 数量 |
| 1 | 检测控制面板 | 装有各种检测端子，彩色电路图和工作原理示意图，1200*900mm | 套 | 1 |
| 2 | DC-AC模块 | 12V转220V | 个 | 1 |
| 3 | 点火开关 | 配套 | 套 | 3 |
| 4 | AC-DC模块 | 220V转12V | 套 | 1 |
| 5 | 升压模块 | 12V转24V | 套 | 1 |
| 6 | 降压模块 | 24V转12V | 套 | 1 |
| 7 | 发光二极管闪光灯灯条 | 配套 | 套 | 3 |
| 8 | 模拟指示灯 | 配套 | 套 | 1 |
| 9 | 操作开关 | 配套 | 套 | 1 |
| 10 | 直流接触器 | 配套 | 套 | 1 |
| 11 | 移动台架 | 1240×600×1700mm (带自锁脚轮装置) | 台 | 1 |
| 12 | 故障模拟与排除装置 | 配套 | 套 | 1 |
| 13 | 保险丝盒 | 配套 | 套 | 1 |
| 14 | 保修卡/合格证 | 配套 | 套 | 1 |
| 15 | 教师手册 | 配套 | 套 | 1 |
