数据采集活性炭变温吸附实验装置,环境实验室实验设备
2022-08-16 12:15

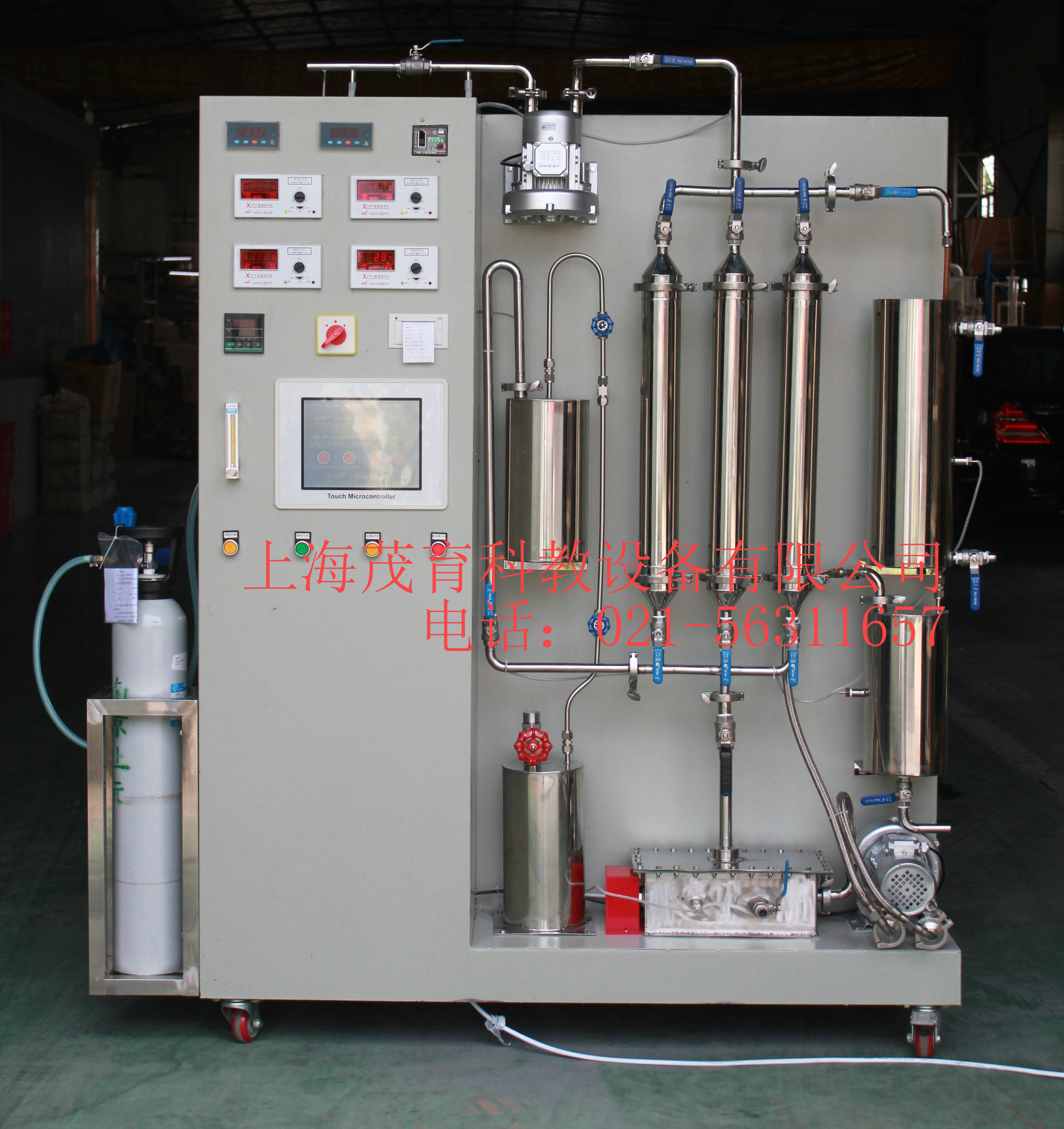

活性炭吸附热空气再生系统流程如附图所示。系统包括主风机，有机气体发生系统，气体混合缓冲罐，吸附塔，空气加热器和冷凝回收系统及回收系统循环风机，数据自动采集系统和控制箱等。全系统主要由不锈钢塔罐和管线构成，可进行有机气体吸附和热解析的过程试验。系统还配置了一座有机玻璃制吸附塔供学生了解固定床吸附塔的构造情况。
1、吸附效率90%、处理气量：2～4m3/h；
2、不锈钢吸附器外径：Φ100mm高800mm；
3、吸附温度：0-70度；
4、再生加热器功率：2kw；
5、电源： 220V ；
6、功率：4000W；
7、设备外形尺寸：大约：1500×500×1700mm；
1、微电脑甲醇气体进
2、出浓度检测1套
3、在线风压检测1套
4、在线温度湿度检测1套
5、采用10.4寸彩色液晶触摸屏1套
6、(所有数据显示及电气控制全部在触摸屏上操作、另有设计备用手动操作)
7、数据处理分析系统1套；
8、计算机通讯接口1套
9、打印机1套
10、不锈钢吸附塔3套
11、水浴锅 1套
12、缓冲筒1套
13、加热器1套
14、气体流量计2套
15、漩涡式喷气风机2台
16、温度控制系统1套
17、冷却器1套
18、降温系统1套
19、阻火缓冲箱 1套
20、温度控制传感器 4套
21、人工采样口2套
22、控制器4只
23、带甲醇气体与钢瓶1套（8升）
24、减压器1只
24、漏电保护开关
26、按钮开关
27、不锈钢连接管路和球阀1批
28、带移动轮子控制柜支架；
