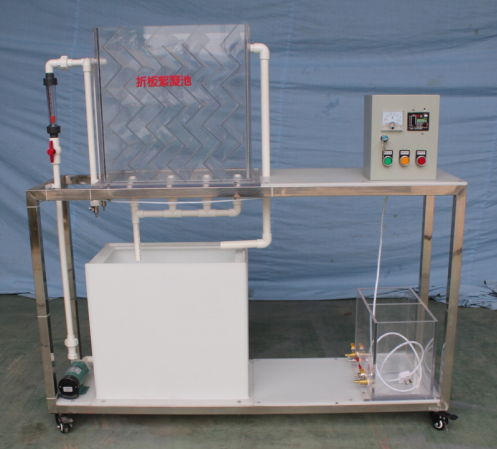

折板絮凝池实验设备,折板絮凝池实验装置,折板絮凝池实验台

一、折板絮凝池实验设备,折板絮凝池实验装置,折板絮凝池实验台实验目的：

给水处理中澄清工艺通常包括混凝、沉淀和过滤，处理对象主要是水中悬浮物和胶体杂质。原水加药后，经混凝使水中悬浮物和胶体形成大颗粒絮凝体，而后通过沉淀池进行重力分离。折板絮凝池就是混凝、絮凝沉淀两种功能的净水构筑物。本模型就是展示絮凝反应池和折板絮凝池内部构造的实验装置。

希望达到以下目的：

1、通过对有机玻璃装置直接地观察，加深对组成的各个部分的了解；

2、掌握折板絮凝池水流方向和操作使用方法，观察絮体生成和沉淀的状况。

二、折板絮凝池实验设备,折板絮凝池实验装置,折板絮凝池实验台主要技术指标及参数：

1、环境温度：5℃～40℃

2、处理水量：30L/h、

3、反应时间：10min、

4、反应池体积：0.084m3 、

5、设备外形尺寸：1000mm×400mm×1300mm

6、工作电源：AC220V±10%、50Hz，单相三线制，功率200W，安全保护：具有接地保护、漏电保护、过流保护、

三、折板絮凝池实验设备,折板絮凝池实验装置,折板絮凝池实验台主要配置：

1、原水箱1只：白色PP板材质、厚度10mm，300×400×400mm、底板上安装有放空阀，方便将水排净；

2、清水箱1只：白色PP板材质、厚度10mm，200×400×400mm，底板上安装有放空阀，方便将水排净；

3、配原水箱搅拌电机1台、304不锈钢搅拌桨1套；（功率15W、转速120rpm）、（含调速器1只）

4、折板絮凝池1套、透明有机玻璃材质、壁厚10mm，

5、防腐蚀提升磁力水泵1台、流量：16～19（L/min)、扬程：2.7～3.4（m）功率20W；

6、加药流量计（量程0.25~2.5L/ h），

7、带搅拌装置加药罐1套（有机玻璃材质）、小型加药泵1台。

8、转子流量计1只、（量程6-60L/h），

9、电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器、电压表、带锁按钮开关、线管等组成，

10、配套UPVC连接管道和阀门（中财品牌）。

11、不锈钢框架实验台（30mm×30mm不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
