比例求和运算电路实验--模拟电路实验箱

—、实验目的
1、掌握用集成运算放大器组成比例、求和电路的特点及性能。
2、学会上述电路的测试和分析方法。

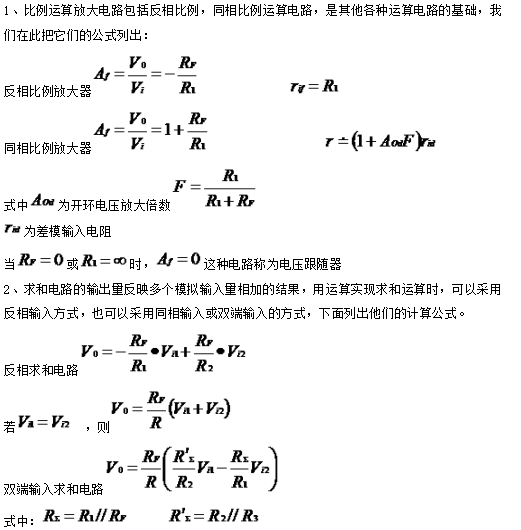

二、实验原理

三、实验仪器
1、数字万用表
2、示波器
3、信号发生器
4、集成运算放大电路模块
四、预习要求
1、计算表8-1中的V0和Af

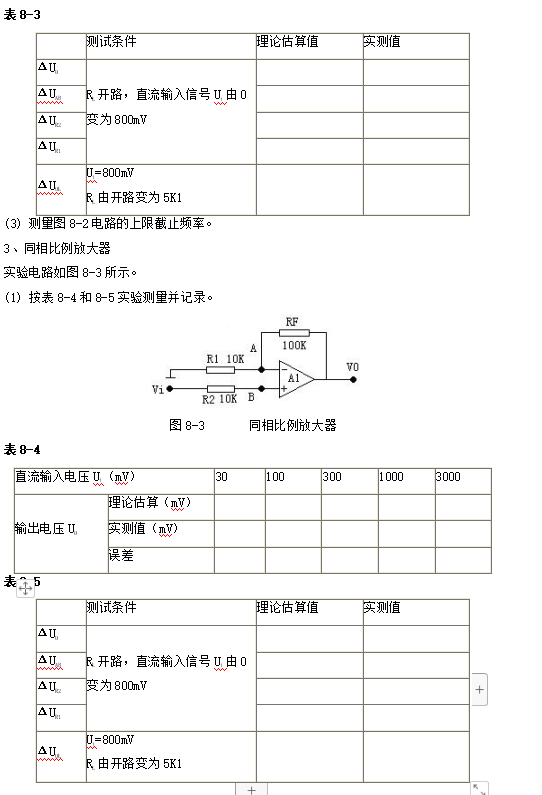

2、估算表8-3的理论值
3、估算表8-4、表8-5中的理论值

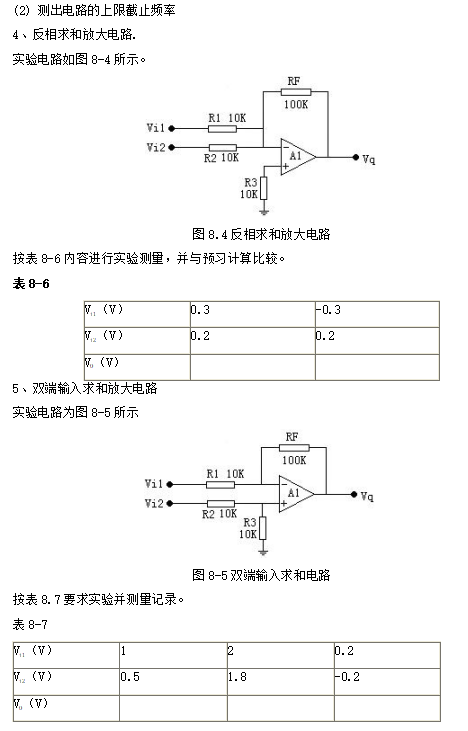

4、计算表8-6中的V0值
5、计算表8-7中的V0值
五、实验内容

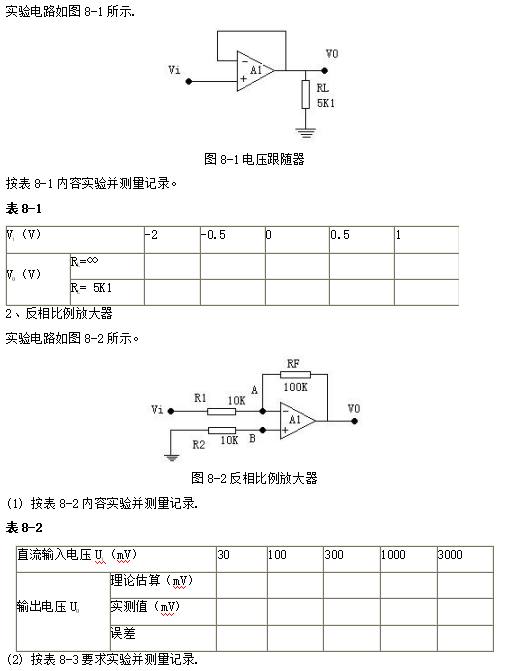

1、电压跟随器

六、实验报告
1、总结本实验中5种运算电路的特点及性能。
2、分析理论计算与实验结果误差的原因。
