三相变压器--变压器及电机实验

一．实验目的
1．通过空载和短路实验，测定三相变压器的变比和参数。
2．通过负载实验，测取三相变压器的运行特性。
二．预习要点
1．如何用双瓦特计法测三相功率，空载和短路实验应如何合理布置仪表。
2．三相芯式变压器的三相空载电流是否对称，为什么？
3．如何测定三相变压器的铁耗和铜耗。
4．变压器空载和短路实验应注意哪些问题？电源应加在哪一方较合适？
三．实验项目

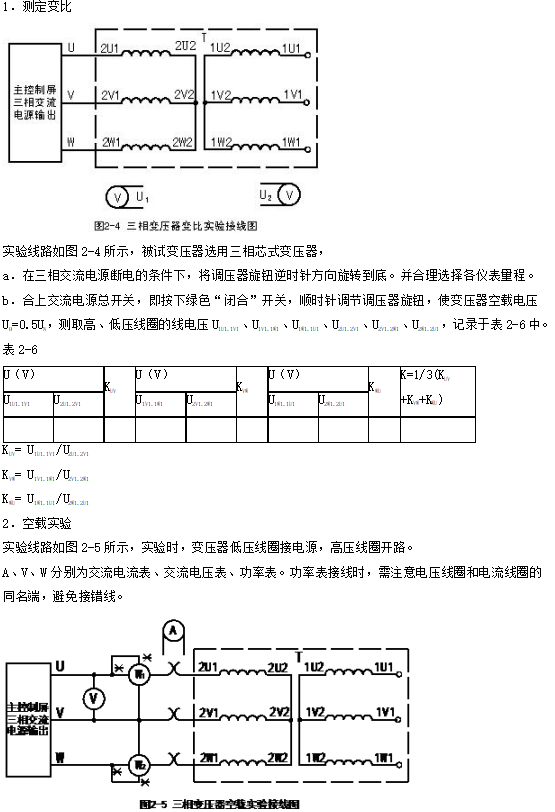

1．测定变比。
2．空载实验：测取空载特性U₀=f(I₀)，P₀=f(U₀)，cosj0=f(U₀)。

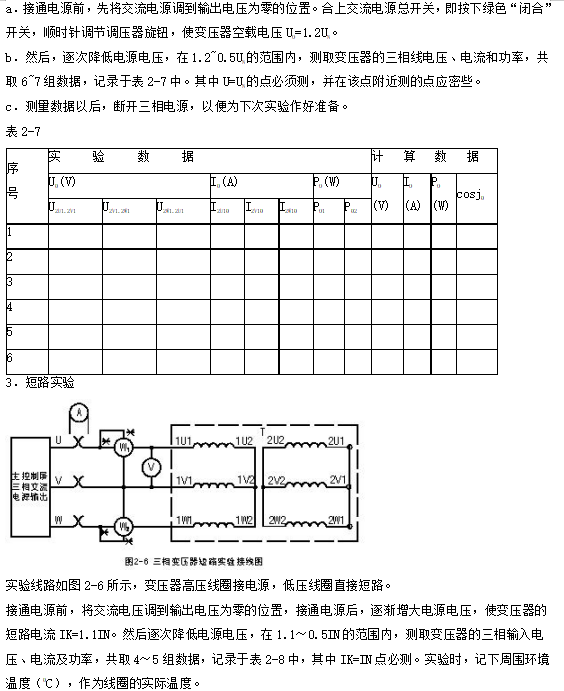

3．短路实验：测取短路特性U_K=f(I_K)，P_K=f(I_K)，cosj_K=f(I_K)。

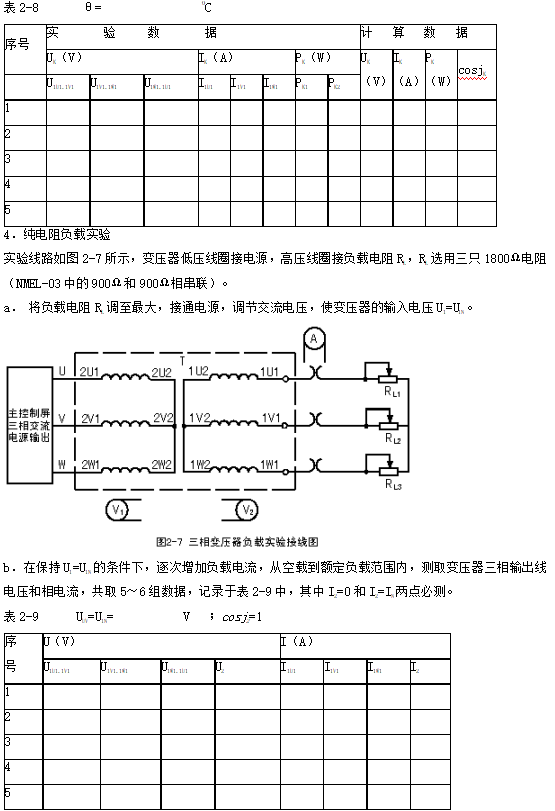

4．纯电阻负载实验：保持U₁=U_1N，cosj₂=1的条件下，测取U₂=f(I₂)。
四．实验设备及仪器
1．交流电压表、电流表、功率、功率因数表
2．三相可调电阻器
3．三相变压器
五．实验方法
